Глушитель — HITACHI KH300

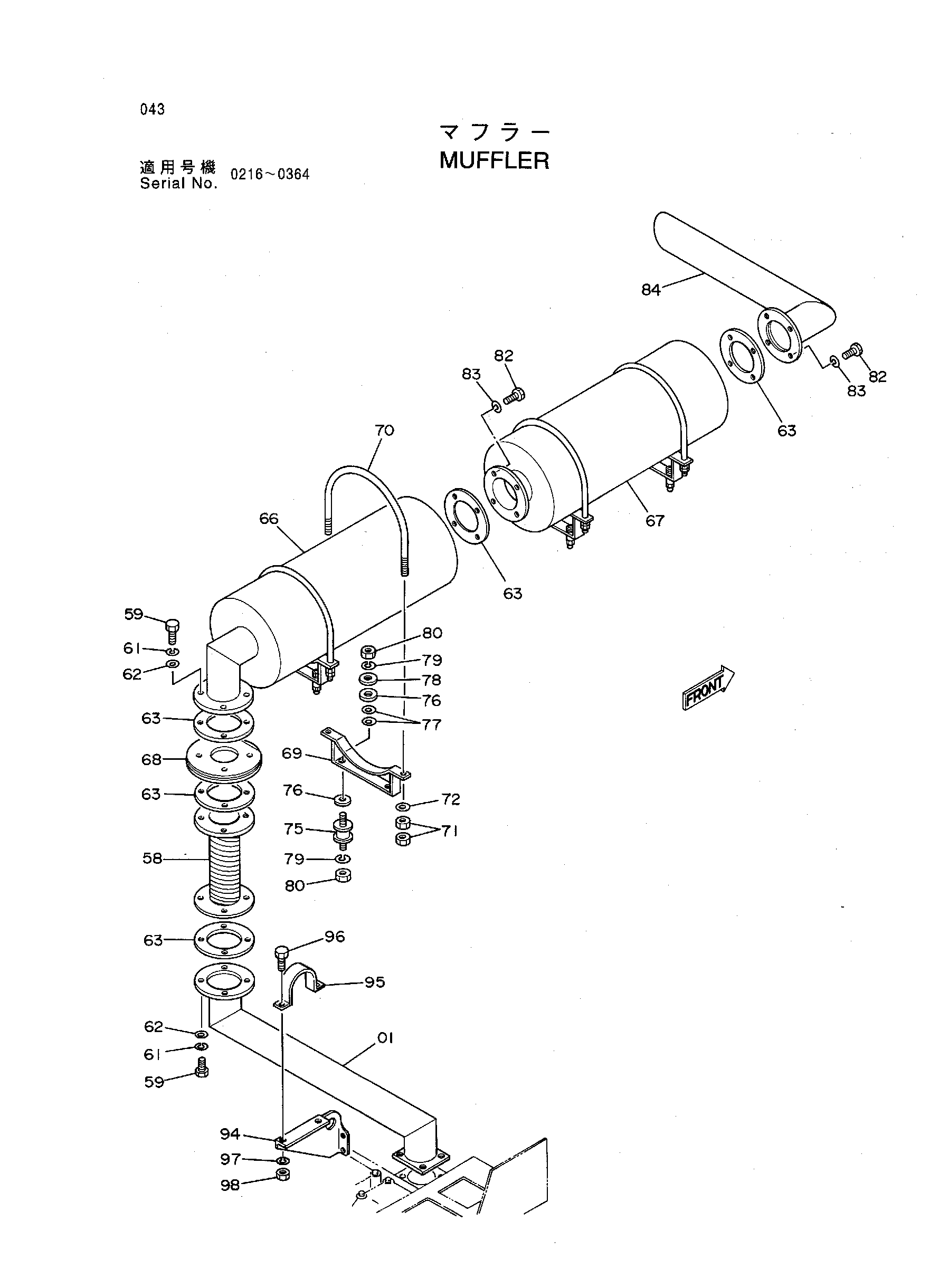

Заводская схема «Глушитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8036992 | Трубка | 1 |
| 58 | 4176474 | Трубка флексибле | 1 |
| 59 | J901235 | Болт | 8 |
| 61 | A590912 | Пружинная шайба | 8 |
| 62 | A590112 | Шайба | 8 |
| 63 | 4023579 | Прокладка | 5 |
| 66 | 4097498 | Глушитель | 1 |
| 67 | 4097499 | Глушитель | 1 |
| 68 | 9725504 | Крышка | 1 |
| 69 | 9725458 | Кронштейн | 4 |
| 70 | 4189767 | U-образный болт | 4 |
| 71 | J950010 | Гайка | 16 |
| 72 | A590110 | Шайба | 8 |
| 75 | 4172238 | Резиновая подушка | 8 |
| 76 | 4172240 | Манжета | 16 |
| 77 | 4172239 | Манжета | 16 |
| 78 | 4172241 | Шайба | 8 |
| 79 | A590906 | Пружинная шайба | 16 |
| 80 | M500605 | Гайка | 16 |
| 82 | J901228 | Болт | 8 |
| 83 | A590912 | Пружинная шайба | 8 |
| 84 | 8037815 | Трубка | 1 |
| 94 | 4195591 | Стойка | 1 |
| 95 | 4000910 | Хомут трубки | 1 |
| 96 | J901025 | Болт | 2 |
| 97 | A590910 | Пружинная шайба | 2 |
| 98 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
