Рычаг управления (третий барабан) — HITACHI KH300

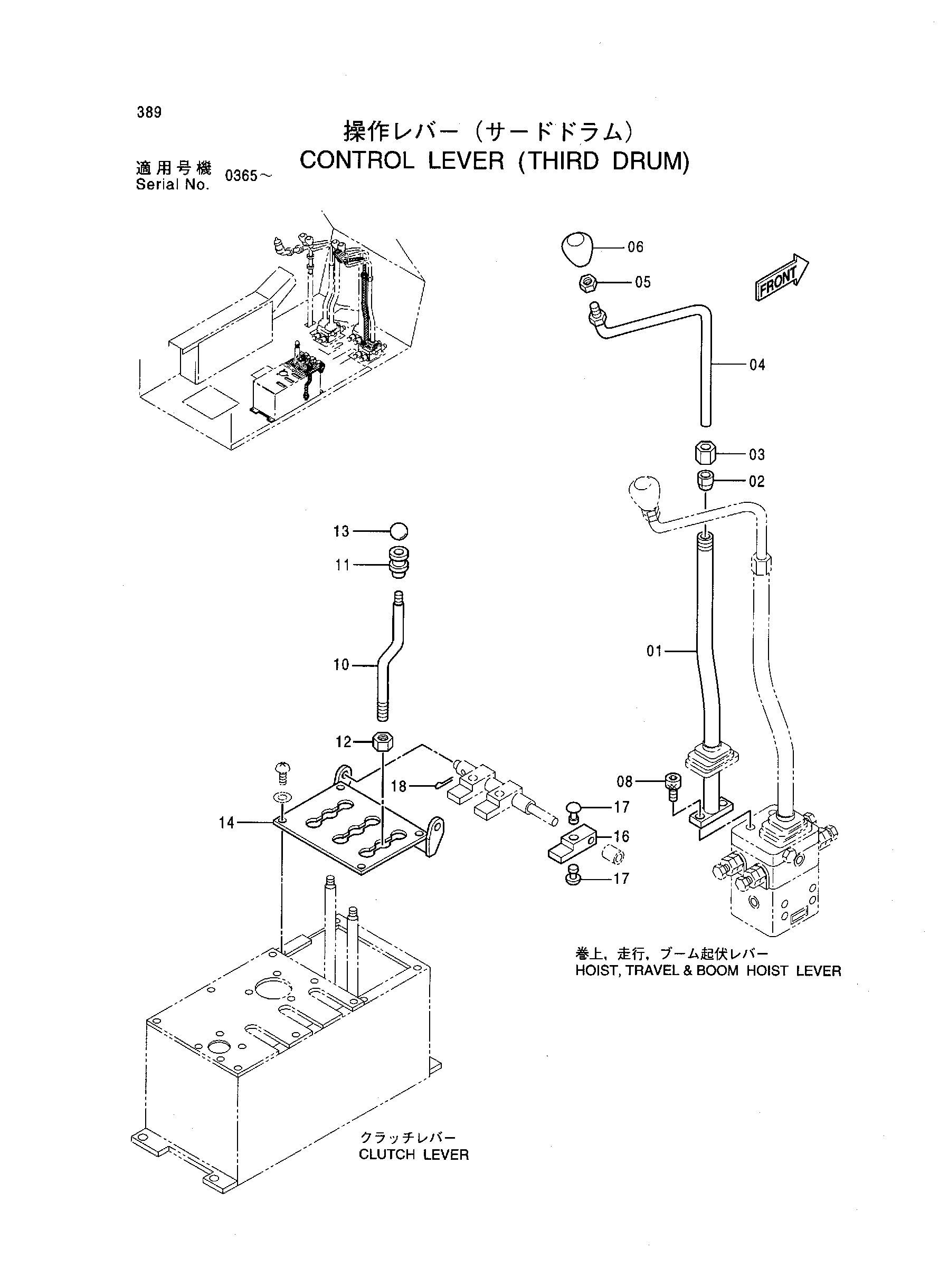

Заводская схема «Рычаг управления (третий барабан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8030501 | Рычаг | 1 |
| 02 | 4157731 | Ограничитель | 1 |
| 03 | 4157732 | Рукоятка блокировка | 1 |
| 04 | 8029281 | Рычаг | 1 |
| 05 | J950010 | Гайка | 1 |
| 06 | 4154737 | Рукоятка | 1 |
| 08 | M341220 | Болт с внутренним шестигранником | 2 |
| 10 | 4162488 | Рычаг | 1 |
| 11 | 4165382 | Замок | 1 |
| 12 | J950012 | Гайка | 1 |
| 13 | 4156615 | Рукоятка | 1 |
| 14 | 8030848 | Крышка | 1 |
| 16 | 4165357 | Ограничитель | 1 |
| 17 | 4165358 | Резиновая подушка | 2 |
| 18 | A763025 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
