Момент ограничитель — HITACHI KH300

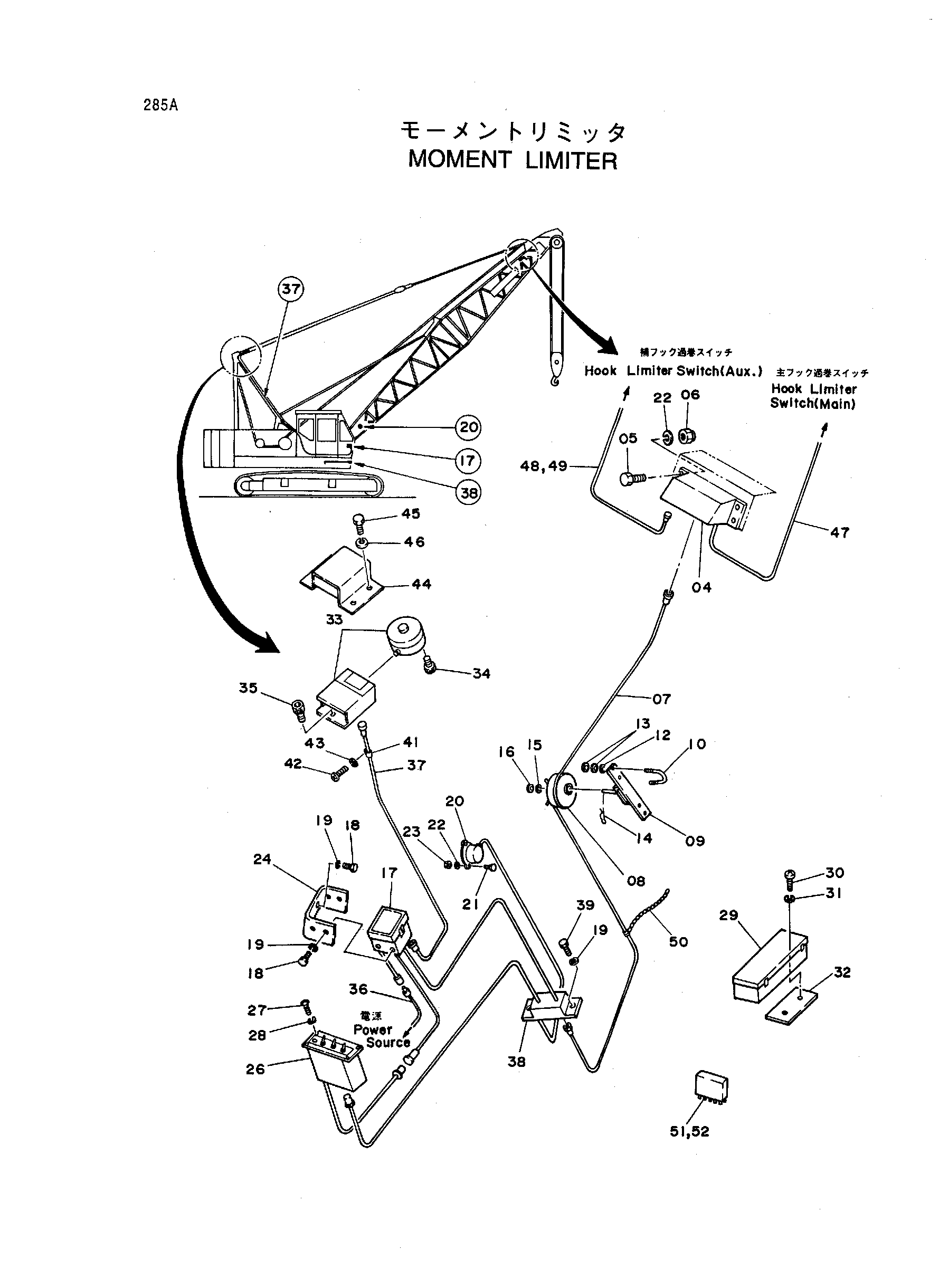

Заводская схема «Момент ограничитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4174943	Короб клемма	1
05	J900818	Болт	4
06	M500807	Гайка	4
07	4170914	Жгут проводов	1
08	7007190	Реел трос	1
09	9722255	Кронштейн	1
10	4170580	U-образный болт	2
12	A590912	Пружинная шайба	4
13	J950012	Гайка	4
14	487041	Стопорный палец	1
15	A590120	Шайба	1
16	959500	Стопорное кольцо	1
17	9054530	Момент ограничитель	1
18	J901020	Болт	6
19	A590910	Пружинная шайба	8
20	4112266	Угол трансдукер	1
21	J900832	Болт	3
22	A590908	Пружинная шайба	7
23	M500807	Гайка	3
24	4180943	Кронштейн	1
26	4155594	Блок реле	1
27	J850410	Винт	6
28	A590904	Пружинная шайба	6
29	4120662	Короб	1
30	M430616	Винт	2
31	A590906	Пружинная шайба	2
32	4092370	Резиновая прокладка	1
33	4188817	Нагрузка скале	1
34	M340840	Болт с внутренним шестигранником	4
35	M340613	Болт с внутренним шестигранником	4
36	4231675	Жгут проводов	1
37	4190790	Жгут проводов	1
38	4170915	Короб клемма	1
39	J901016	Болт	2
41	4000854	Зажим	1
42	M430610	Винт	1
43	A590906	Пружинная шайба	1
44	8033993	Крышка	1
45	J901216	Болт	4
46	A590906	Пружинная шайба	4
47	4146345	Жгут проводов	1
48	4168699	Жгут проводов	1
49	4168719	Жгут проводов	1
50	4186538	Цепь	1
51	9064608	Кассетте	1
52	9064607	Кассетте	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
