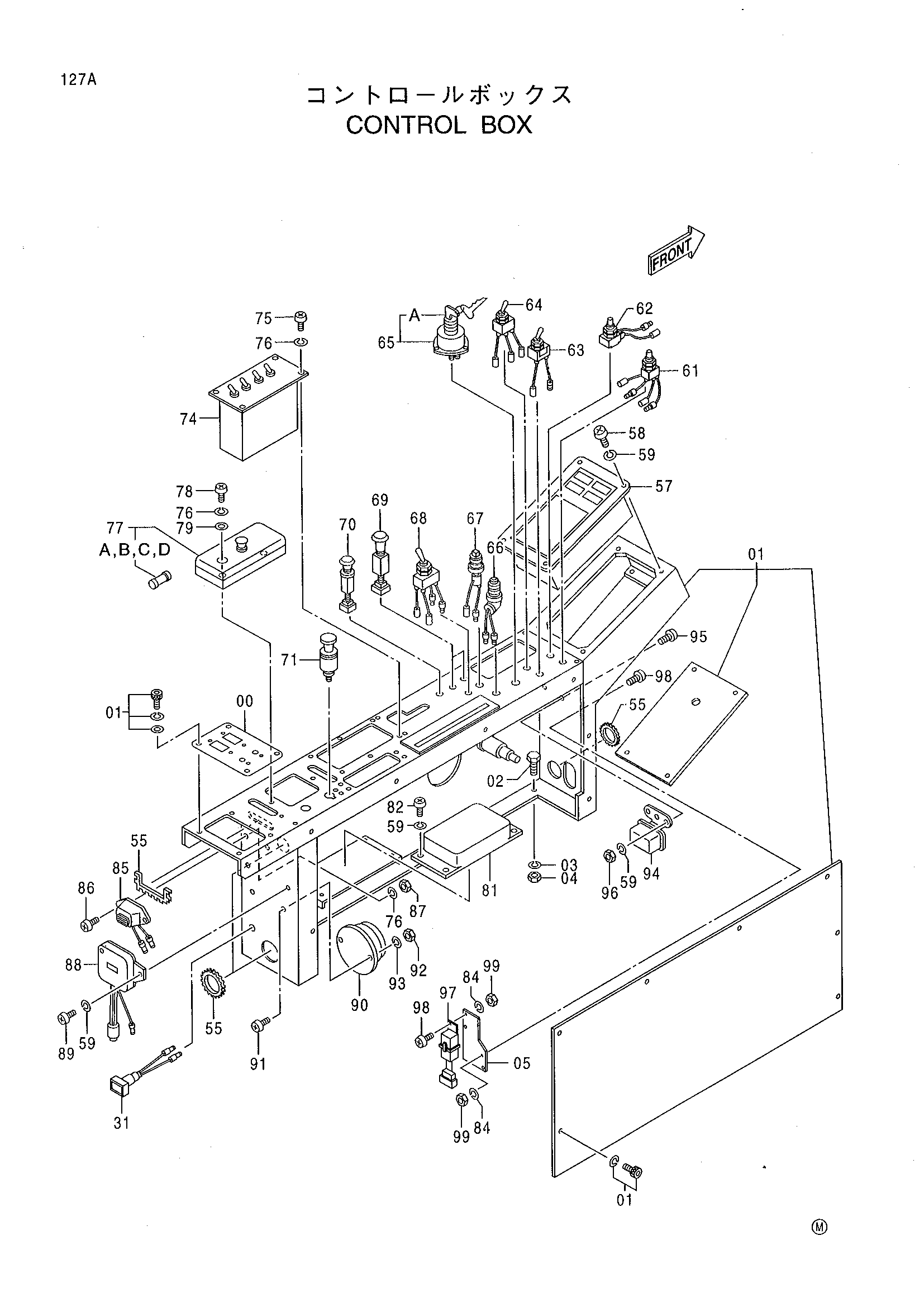

Управление короб — HITACHI KH300

Заводская схема «Управление короб» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4370051	Крышка	1
01	7027988	Измеритель боад	1
02	J901020	Болт	6
03	A590910	Пружинная шайба	6
04	J950010	Гайка	6
05	433894	Пластина	1
31	4237914	Зуммер	1
55	4190000	Защитный кожух	4
57	4142229	Панель указатель	1
58	J660620	Винт	4
59	A590906	Пружинная шайба	12
61	4142230	Выключатель пусхбут.	1
62	4129271	Выключатель пусхбут.	1
63	4155590	Выключатель	1
64	4190433	Выключатель	1
65	4112456	Замок зажигания	1
65A	4112457	Шпонка	1
66	D910776	Фонарь пилотный	1
67	4165911	Фонарь пилотный	1
68	4165910	Выключатель	1
69	4009556	Выключатель	2
70	4110106	Выключатель	1
71	4357862	Лигхтер	1
74	9120934	Контроллер	11
75	J850410	Винт	4
76	A590904	Пружинная шайба	8
77	4189447	Короб предохранитель	1
77A	4129484	Предохранитель 5A	4
77B	4177709	Предохранитель 10A	3
77C	4127781	Предохранитель 15A	6
77D	4286118	Предохранитель 50A	2
78	M430430	Винт	2
79	A590104	Шайба	2
81	4129244	Блок управление	1
82	J850610	Винт	4
84	A590905	Пружинная шайба	4
85	950703	Зуммер	1
86	M430413	Винт	2
87	M500403	Гайка	2
88	4185885	Реле	1
89	M430620	Винт	2
90	947457	Белл	1
91	J850310	Винт	4
92	M500303	Гайка	4
93	A590903	Пружинная шайба	4
94	4505392	Реле	1
95	M430613	Винт	2
96	M500605	Гайка	2
97	4357037	Реле хоурметер	1
98	M430516	Винт	4
99	M500504	Гайка	4
