Пилотный трубопроводы (1) — HITACHI KH300

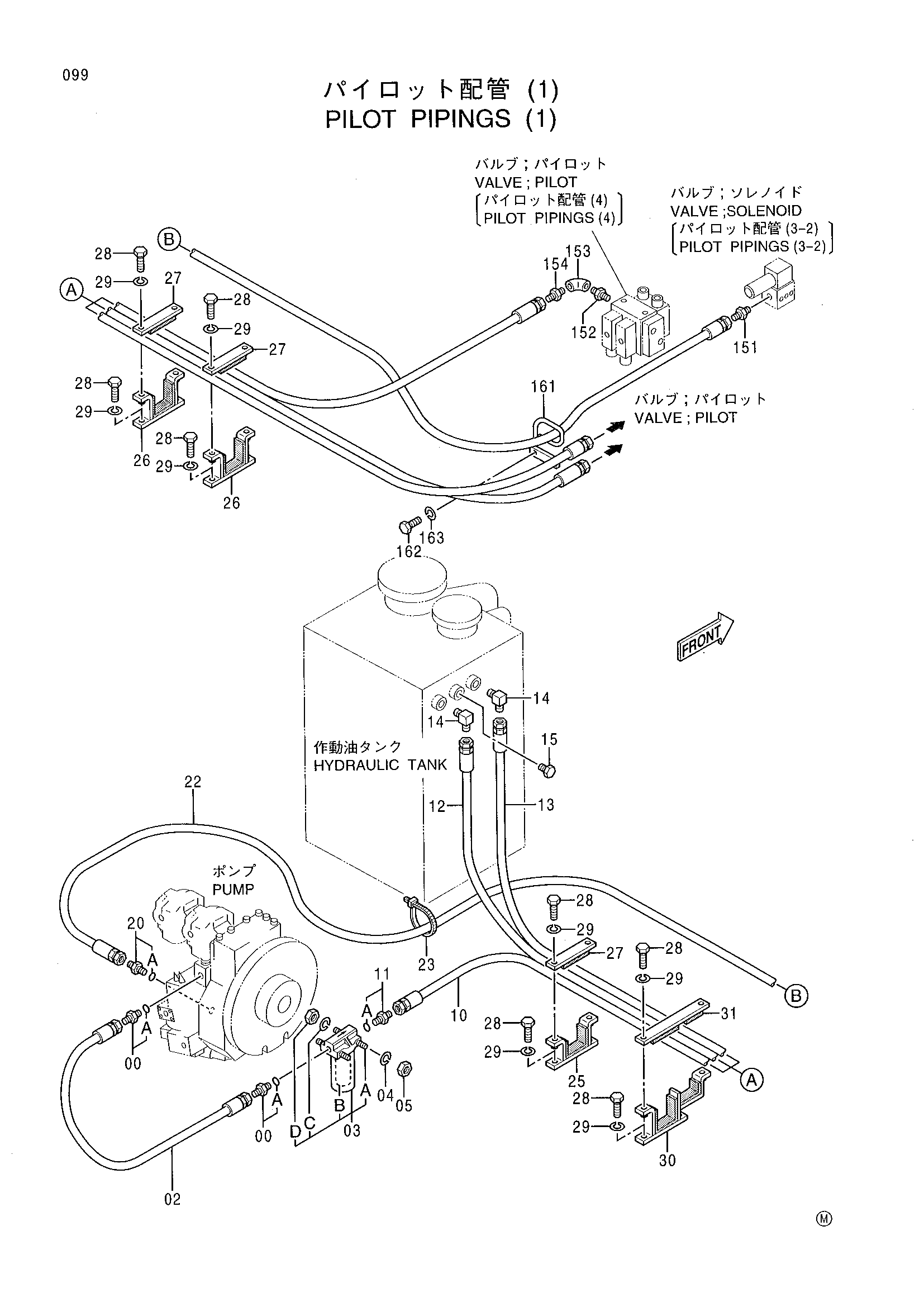

Заводская схема «Пилотный трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4055220 | Шланг | 1 |
| 03 | 4141319 | Фильтр линия | 1 |
| 03A | 4141381 | Болт | 2 |
| 03B | 4157882 | Фильтрующий элемент | 1 |
| 03C | A590906 | Пружинная шайба | 2 |
| 03D | M500605 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 10 | 4268883 | Шланг | 1 |
| 11 | 4167244 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4278626 | Шланг | 1 |
| 13 | 4277464 | Шланг | 1 |
| 14 | 94-1405 | Угловой штуцер | 2 |
| 15 | 4187323 | Пробка | 1 |
| 20 | 4160641 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4188990 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 1 |
| 25 | 9737420 | Кронштейн | 1 |
| 26 | 9737394 | Кронштейн | 2 |
| 27 | 9737429 | Сиденье | 3 |
| 28 | J901225 | Болт | 16 |
| 29 | A590912 | Пружинная шайба | 16 |
| 30 | 8053659 | Кронштейн | 1 |
| 31 | 9737450 | Сиденье | 1 |
| 151 | 4144089 | Адаптер | 1 |
| 152 | 94-1702 | Адаптер | 1 |
| 153 | 94-0616 | Угловой штуцер | 1 |
| 154 | 4178035 | Адаптер | 1 |
| 161 | 8053587 | Опора | 1 |
| 162 | J901020 | Болт | 2 |
| 163 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
