Тормоз крышка — HITACHI KH300

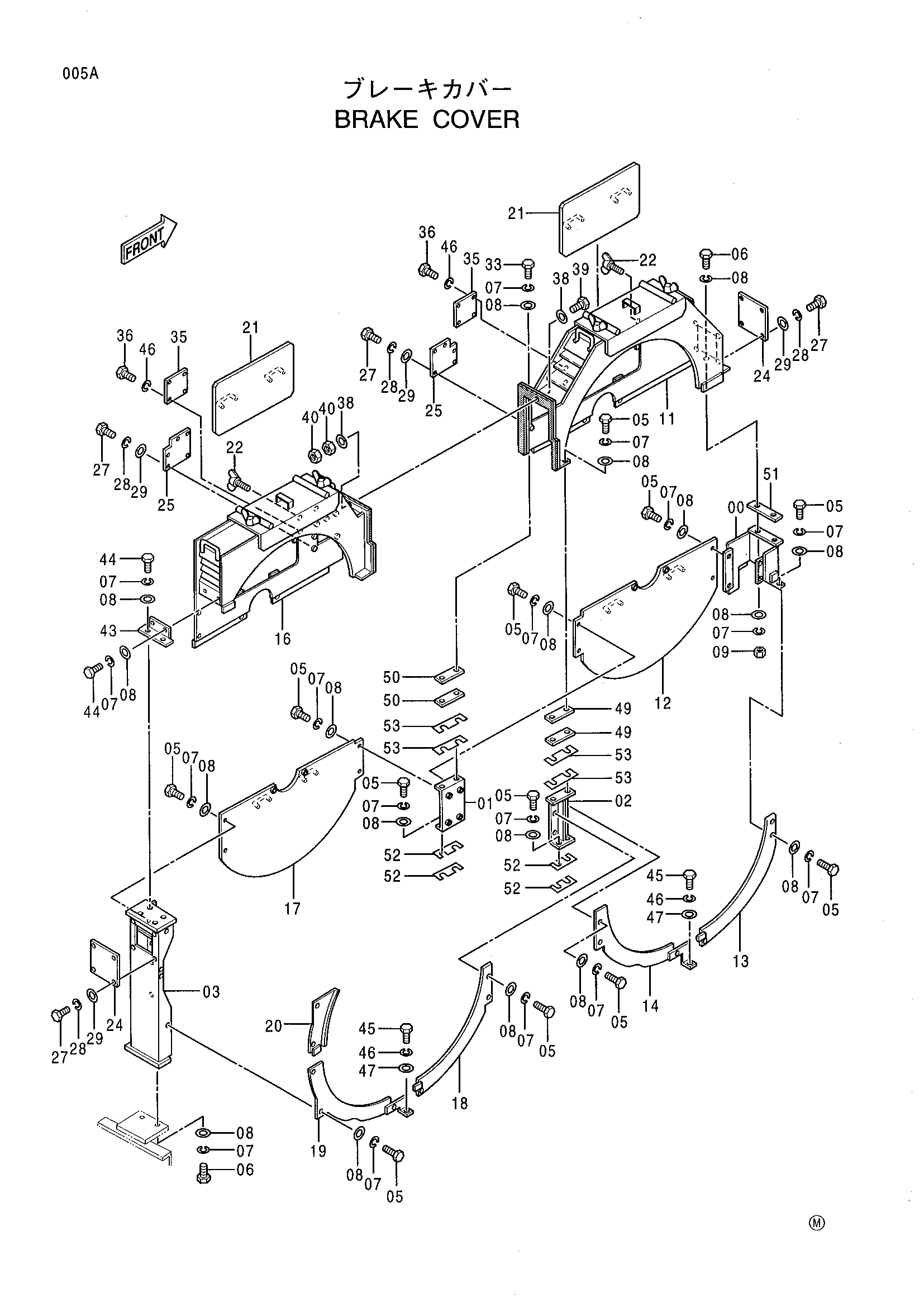

Заводская схема «Тормоз крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050985 | Крышка | 1 |
| 01 | 8033436 | Крышка | 1 |
| 02 | 8051706 | Крышка | 1 |
| 03 | 7026700 | Крышка | 1 |
| 05 | J901222 | Болт | 34 |
| 06 | J901235 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 44 |
| 08 | 449490 | Шайба | 44 |
| 09 | J950012 | Гайка | 2 |
| 11 | 6013842 | Крышка | 1 |
| 12 | 8033443 | Крышка | 1 |
| 13 | 8051702 | Крышка | 1 |
| 14 | 8051703 | Крышка | 1 |
| 16 | 6013843 | Крышка | 1 |
| 17 | 8033444 | Крышка | 1 |
| 18 | 8051733 | Крышка | 1 |
| 19 | 8051734 | Крышка | 1 |
| 20 | 9737720 | Крышка | 1 |
| 21 | 9737679 | Крышка | 2 |
| 22 | M360816 | Болт винг | 8 |
| 24 | 4201505 | Крышка | 2 |
| 25 | 4281124 | Крышка | 2 |
| 27 | J900614 | Болт | 18 |
| 28 | A590906 | Пружинная шайба | 18 |
| 29 | A590106 | Плоская шайба | 18 |
| 33 | J901225 | Болт | 2 |
| 35 | 4286785 | Крышка | 2 |
| 36 | J901016 | Болт | 8 |
| 38 | A590112 | Плоская шайба | 2 |
| 39 | J901250 | Болт | 1 |
| 40 | J950012 | Гайка | 2 |
| 43 | 4276417 | Кронштейн | 1 |
| 44 | J901230 | Болт | 4 |
| 45 | J901020 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 10 |
| 47 | J217083 | Шайба | 2 |
| 49 | 4190827 | Регулировочная шайба | 2 |
| 50 | 4190828 | Регулировочная шайба | 2 |
| 51 | 4281234 | Регулировочная шайба | 2 |
| 52 | 4196660 | Регулировочная шайба | 4 |
| 53 | 4201777 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
