Направляющая хйд.таглине — HITACHI KH300

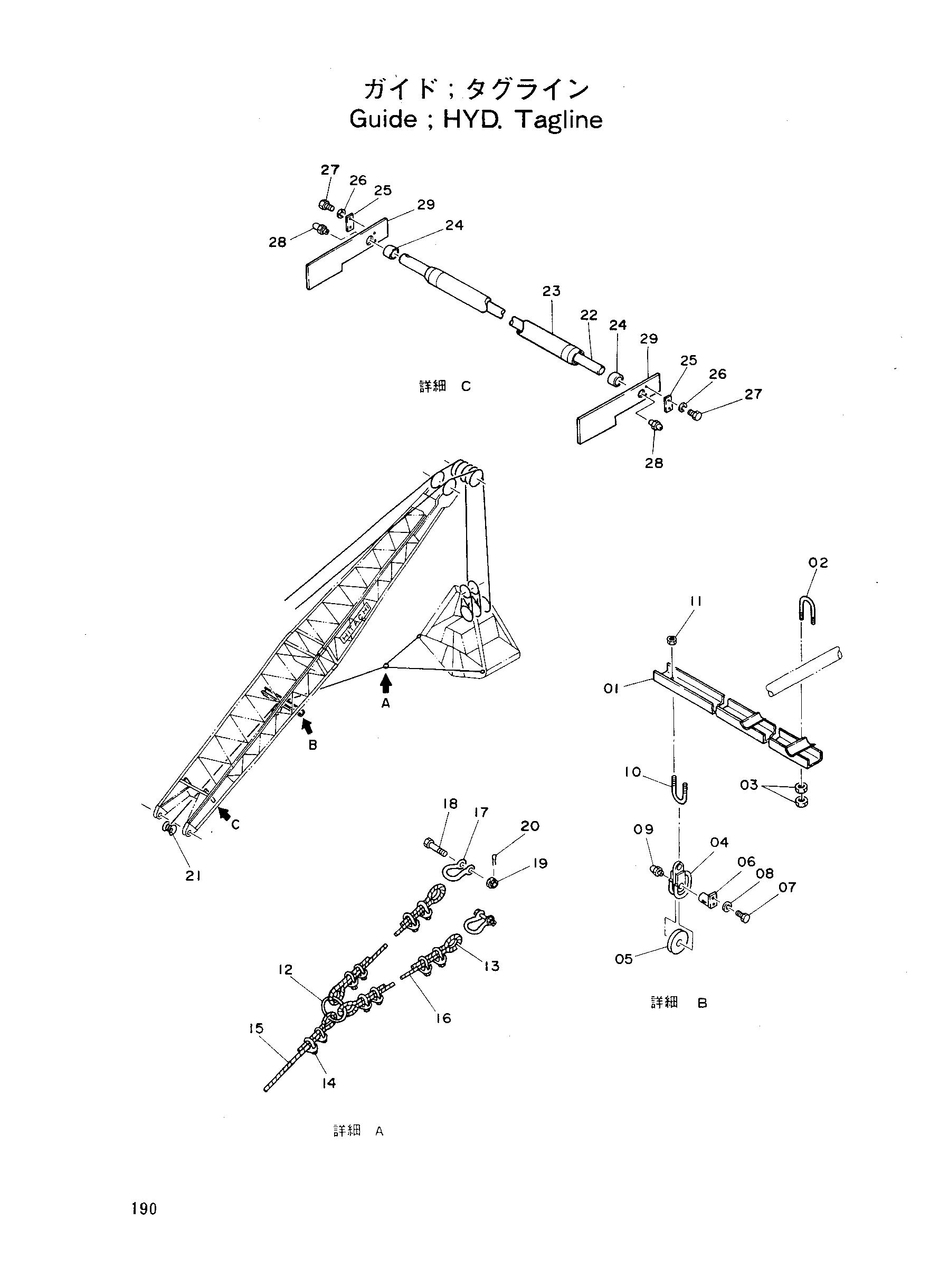

Заводская схема «Направляющая хйд.таглине» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8026755 | Штанга | 1 |
| 02 | 9703834 | U-образный болт | 2 |
| 03 | M501613 | Гайка | 8 |
| 04 | Z810595 | Подвес | 1 |
| 05 | Z991873 | Канатный блок | 1 |
| 06 | Z991564 | Мост | 1 |
| 07 | M200814 | Болт | 1 |
| 08 | A590908 | Пружинная шайба | 1 |
| 09 | J75682 | Штуцер | 1 |
| 10 | 4048925 | U-образный болт | 1 |
| 11 | M502016 | Гайка | 4 |
| 12 | 4048926 | Соединение | 1 |
| 13 | 94-4003 | Тхимбле | 2 |
| 14 | 94-2902 | Зажим канат | 10 |
| 15 | 4028494 | Канат провод | 1 |
| 16 | 4028495 | Канат провод | 2 |
| 17 | Z485091 | Серьга | 2 |
| 18 | Z490451 | Болт | 2 |
| 19 | M532022 | Корончатая гайка | 2 |
| 20 | A764040 | Шплинт | 2 |
| 21 | Z439213 | Ведге | 1 |
| 22 | Z424640 | Мост | 1 |
| 23 | Z924866 | Ролик | 1 |
| 24 | Z955349 | Игольчатый подшипник | 2 |
| 25 | X280071 | Стопорная пластина | 2 |
| 26 | A590908 | Пружинная шайба | 4 |
| 27 | M200818 | Болт | 4 |
| 28 | J75481 | Штуцер | 2 |
| 29 | 4061860 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
