Дополнительный. гусёк стрелы (ковш) — HITACHI KH300

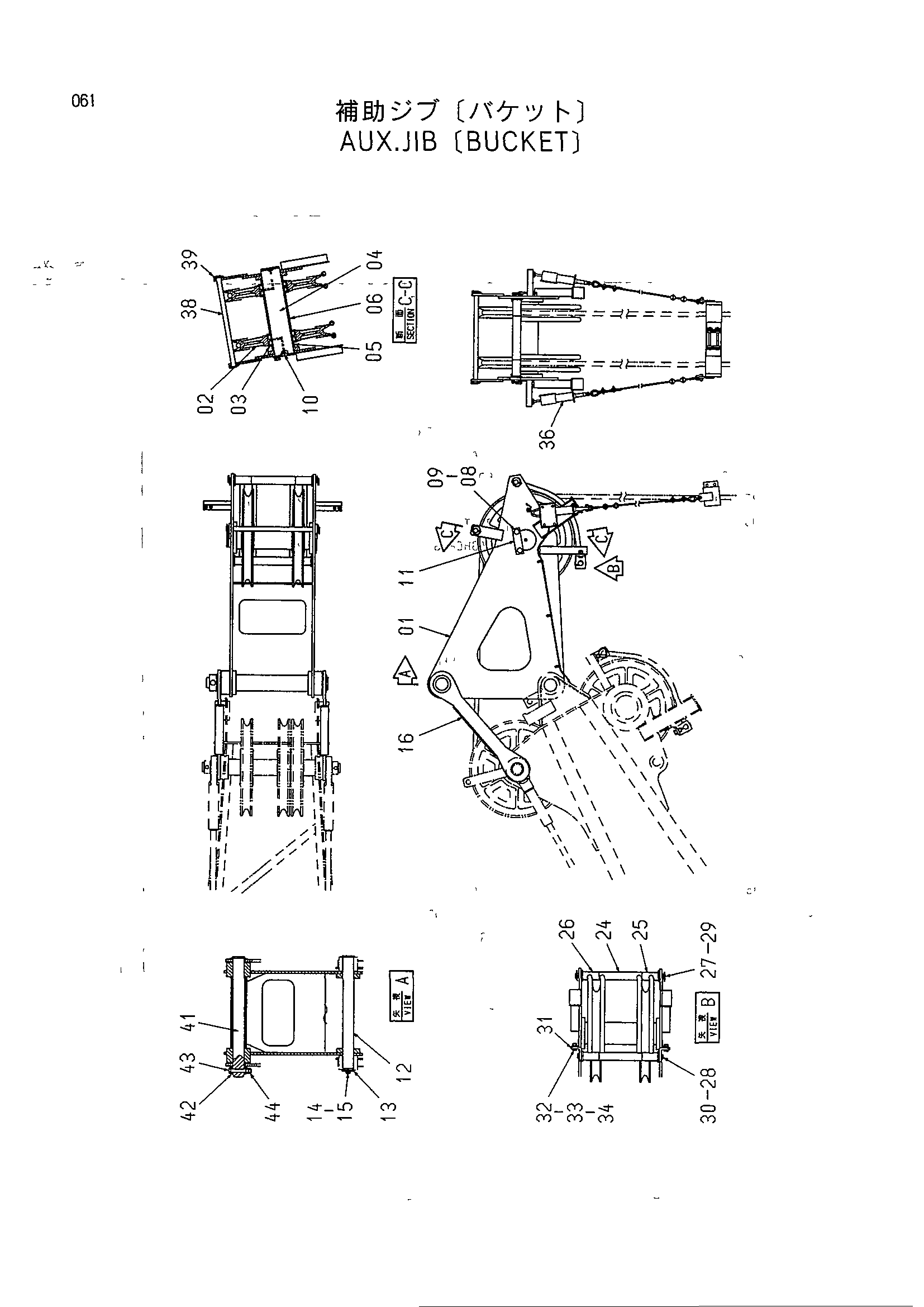

Заводская схема «Дополнительный. гусёк стрелы (ковш)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9118707 | Дополнительный. гусёк стрелы | 1 | |
| 01 | 6013754 | Кронштейн канатный блок | 1 |
| 02 | 3016549 | Канатный блок | 2 |
| 03 | 4044616 | Роликовый подшипник | 2 |
| 04 | 3063670 | Мост | 1 |
| 05 | 4315259 | Проставка | 2 |
| 06 | 4309121 | Проставка | 1 |
| 08 | J932035 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | J75481 | Пресс-маслёнка | 2 |
| 11 | X4249 | Стопорная пластина | 1 |
| 12 | 4309117 | Мост | 1 |
| 13 | 4309118 | Крышка | 1 |
| 14 | J901635 | Болт | 2 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | 8057767 | Тяга | 2 |
| 24 | 8056517 | Направляющая каната | 1 |
| 25 | 8056518 | Направляющая каната | 1 |
| 26 | 8056519 | Направляющая каната | 1 |
| 27 | 4309119 | Палец | 1 |
| 28 | 4309124 | Палец | 1 |
| 29 | 4001834 | Палец кольцо | 2 |
| 30 | A768045 | Шплинт | 2 |
| 31 | 4315138 | Кронштейн | 2 |
| 32 | J901635 | Болт | 2 |
| 33 | A590916 | Пружинная шайба | 2 |
| 34 | J950016 | Гайка | 2 |
| 36 | 9118708 | Крюк ограничитель | 1 |
| 38 | 4319760 | Палец | 1 |
| 39 | 4001834 | Палец кольцо | 2 |
| 41 | 4323986 | Палец | 1 |
| 42 | 4323976 | Проставка | 1 |
| 43 | J932006 | Болт | 1 |
| 44 | J951020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
