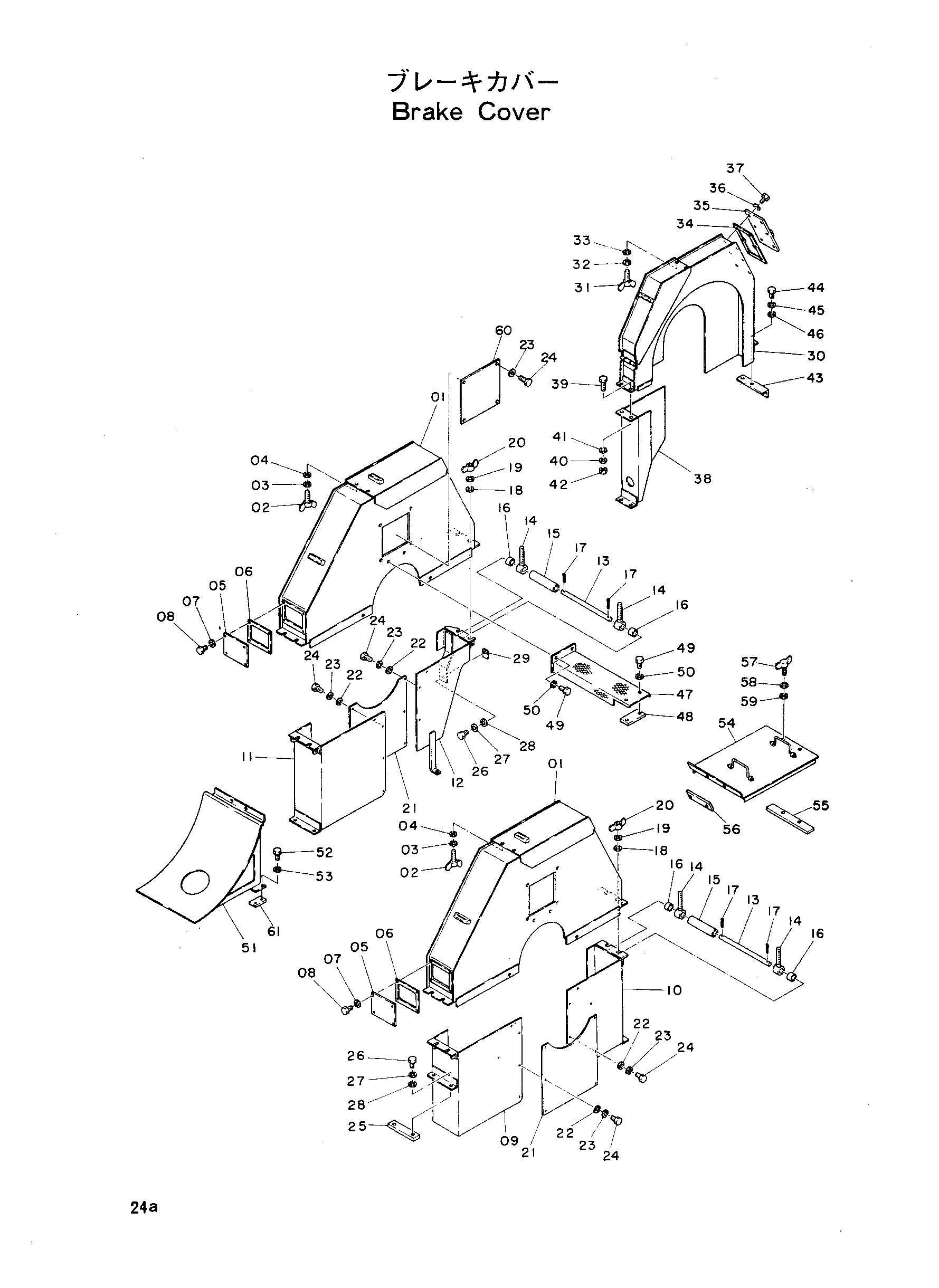

Тормоз крышка — HITACHI KH300

Заводская схема «Тормоз крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6000946	Крышка тормоз	2
02	M361018	Винг-болт	4
03	A590910	Пружинная шайба	4
04	A590110	Шайба	4
05	4023707	Крышка	2
06	4023708	Манжета	2
07	A590910	Пружинная шайба	8
08	M211018	Болт	8
09	7001479	Крышка	1
10	7001480	Крышка	1
11	7001481	Крышка	1
12	7001969	Крышка	1
13	4023710	Палец	4
14	9702206	Болт проушина	8
15	4023711	Проставка	4
16	Z443879	Дистанкепиеке	8
17	A763016	Шплинт	8
18	A590110	Шайба	8
19	A590910	Пружинная шайба	8
20	M570010	Гайка винг	8
21	4023712	Крышка	2
22	A590110	Шайба	15
23	A590910	Пружинная шайба	23
24	M111016	Болт	23
25	4035115	Седло винта	2
26	M111016	Болт	8
27	A590910	Пружинная шайба	8
28	A590110	Шайба	8
29	4006027	Седло винта	1
30	6000945	Крышка	1
31	M361018	Винг-болт	2
32	A590910	Пружинная шайба	2
33	A590110	Шайба	2
34	4023709	Манжета	1
35	9702205	Крышка	1
36	A590910	Пружинная шайба	6
37	M211014	Болт	6
38	8003729	Крышка	1
39	M211025	Болт	2
40	A590910	Пружинная шайба	2
41	A590110	Шайба	2
42	M581008	Гайка	2
43	4033757	Кронштейн	1
44	M111016	Болт	4
45	A590910	Пружинная шайба	4
46	A590110	Шайба	4
47	8003747	Крышка	1
48	4033770	Седло винта	1
49	M111014	Болт	4
50	A590910	Пружинная шайба	4
51	7001970	Трубка	1
52	M111016	Болт	4
53	A590910	Пружинная шайба	4
54	8008667	Крышка	1
55	4063388	Седло винта	1
56	4076866	Седло винта	1
57	M360816	Болт винг	4
58	A590908	Пружинная шайба	4
59	A590110	Шайба	4
60	4058316	Шайба	2
61	4007708	Седло винта	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
