Машина радиатор — HITACHI KH300

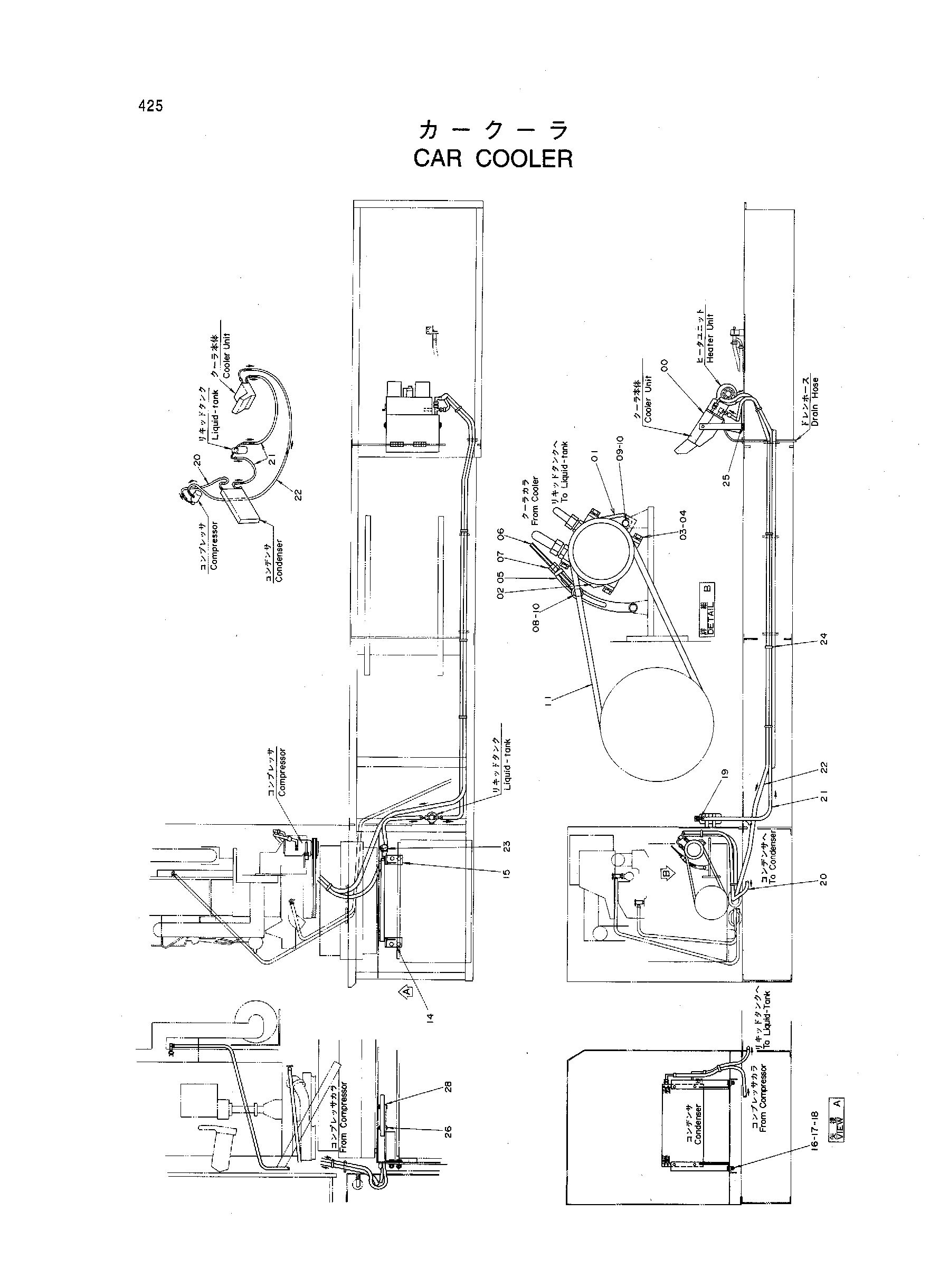

Заводская схема «Машина радиатор» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4078816 | Радиатор блок | 1 |
| 01 | 9707828 | Кронштейн | 1 |
| 02 | 9707829 | Кронштейн | 1 |
| 03 | M111020 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | 4079358 | Стойка | 1 |
| 06 | 9707830 | Болт | 1 |
| 07 | M501008 | Гайка | 2 |
| 08 | J900840 | Болт | 1 |
| 09 | J900828 | Болт | 3 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | 4160800 | Ремень V | 1 |
| 14 | 8036445 | Кронштейн | 1 |
| 15 | 8036446 | Кронштейн | 1 |
| 16 | J901430 | Болт | 4 |
| 17 | J950014 | Гайка | 4 |
| 18 | A590914 | Пружинная шайба | 4 |
| 19 | 4121984 | Адаптер шланг | 1 |
| 20 | 4193153 | Шланг радиатора | 1 |
| 21 | 4171558 | Шланг радиатора | 1 |
| 22 | 4171559 | Шланг радиатора | 1 |
| 23 | 4158635 | Защитный кожух | 1 |
| 24 | 4055312 | Зажим | 10 |
| 25 | J901025 | Болт | 2 |
| 26 | J900645 | Болт | 4 |
| 28 | 4171955 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
