Крюк ограничитель подъёма предотвращение устройство <башенный кран> — HITACHI KH300

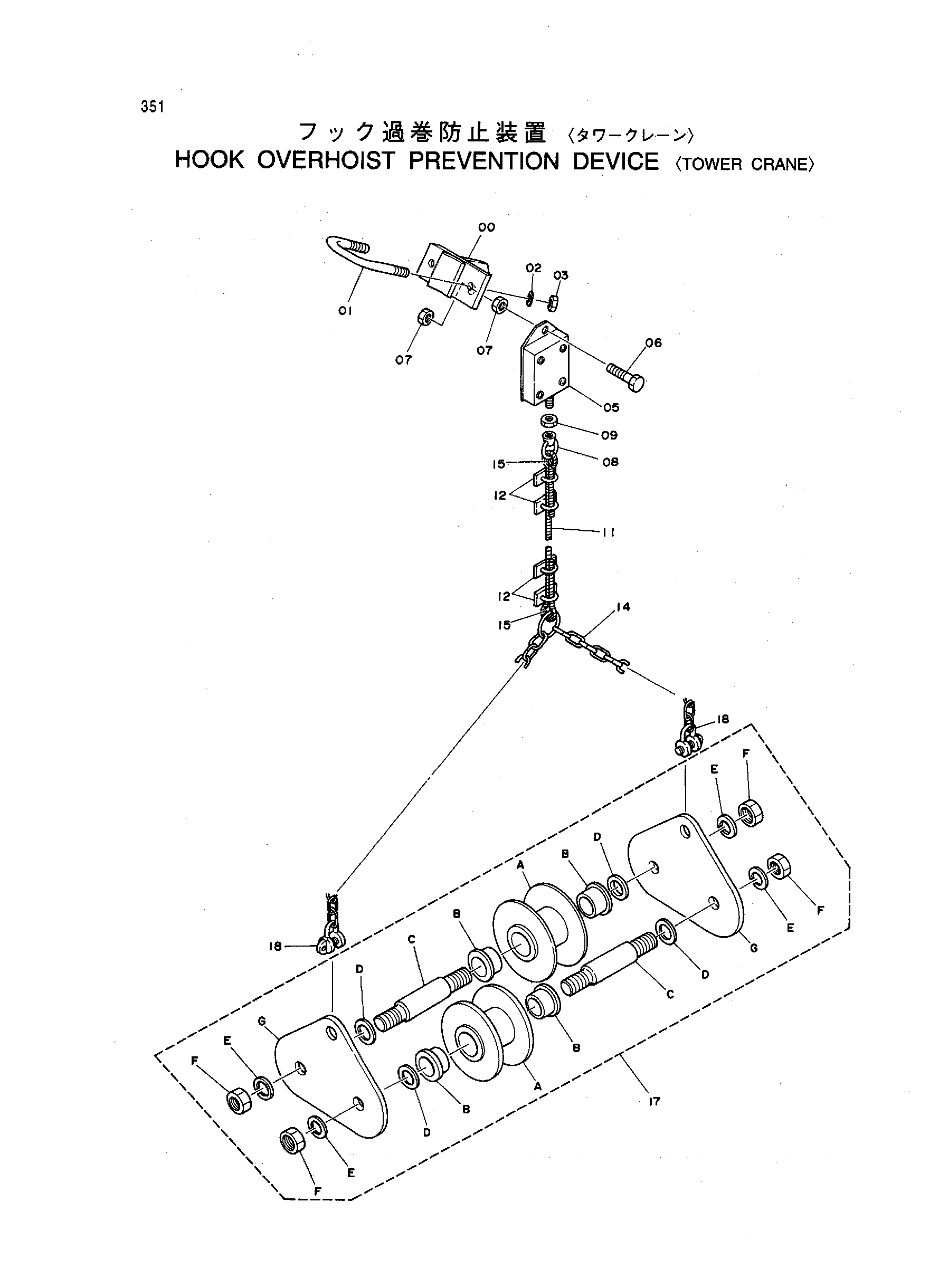

Заводская схема «Крюк ограничитель подъёма предотвращение устройство <башенный кран>» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9060130 | Крюк ограничитель | 1 | |
| 00 | 9722277 | Кронштейн | 1 |
| 01 | 4170096 | U-образный болт | 1 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | J950010 | Гайка | 2 |
| 05 | 4081571 | Выключатель | 1 |
| 06 | J901245 | Болт | 1 |
| 07 | J950012 | Гайка | 2 |
| 08 | 4060410 | Гайка проушина | 1 |
| 09 | M500807 | Гайка | 1 |
| 11 | 942846 | Канат провод | 1 |
| 12 | 958344 | Зажим канат | 4 |
| 14 | 8001188 | Цепь | 1 |
| 15 | 4010525 | Тхимбле | 2 |
| 17 | 9053627 | Груз в сборе | 1 |
| 17A | 9708537 | Ролик | 2 |
| 17B | 4001549 | Втулка | 4 |
| 17C | 4155667 | Мост | 2 |
| 17D | A590116 | Шайба | 4 |
| 17E | A590916 | Пружинная шайба | 4 |
| 17F | M581613 | Гайка | 4 |
| 17G | 4083890 | Подвес | 2 |
| 18 | 4048477 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
