Крышка (правый) — HITACHI KH300

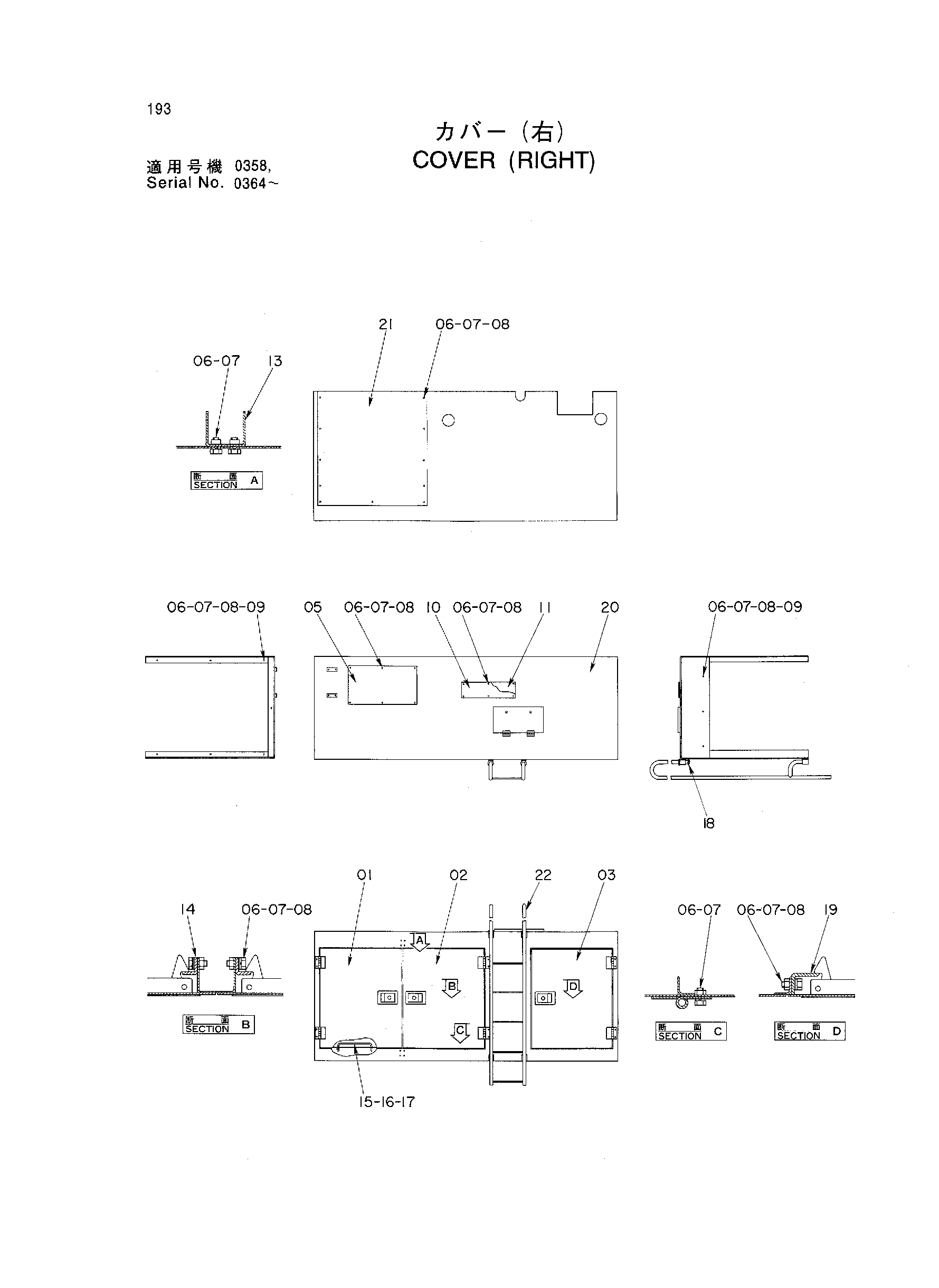

Заводская схема «Крышка (правый)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138353 | Крышка | 1 | |
| 01 | 7026317 | Крышка | 1 |
| 02 | 7026318 | Крышка | 1 |
| 03 | 7026319 | Крышка | 1 |
| 05 | 4303686 | Крышка | 1 |
| 06 | J901025 | Болт | 59 |
| 07 | A590910 | Пружинная шайба | 59 |
| 08 | A590110 | Плоская шайба | 39 |
| 09 | J950010 | Гайка | 10 |
| 10 | 4303684 | Крышка | 1 |
| 11 | 4303690 | Резиновая прокладка | 1 |
| 13 | 8054918 | Стойка | 1 |
| 14 | 4303689 | Кронштейн | 2 |
| 15 | 4140948 | Стойка | 3 |
| 16 | A590108 | Плоская шайба | 3 |
| 17 | A762013 | Шплинт | 3 |
| 18 | 4001834 | Палец кольцо | 2 |
| 19 | 4303688 | Кронштейн | 1 |
| 20 | 6014771 | Крышка | 1 |
| 21 | 3066582 | Крышка | 1 |
| 22 | 8059280 | Лестница | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
