Нижний стрела — HITACHI KH300

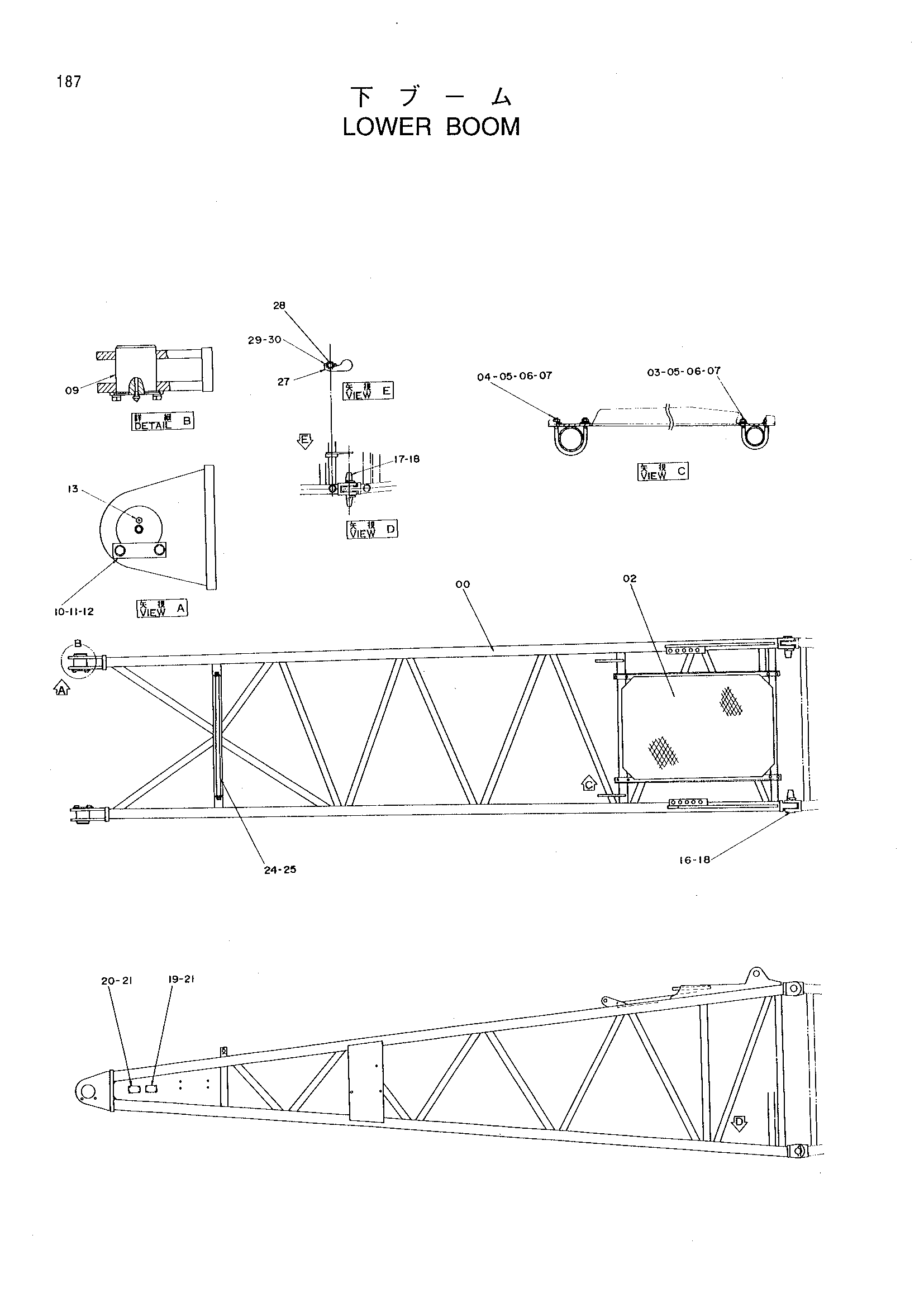

Заводская схема «Нижний стрела» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9068243 | Нижний стрела | 1 | |
| 00 | 5001690 | Стрела нижний | 1 |
| 02 | 8035966 | Защитный кожух | 1 |
| 03 | 4159995 | U-образный болт | 2 |
| 04 | 4159996 | U-образный болт | 2 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 07 | J217083 | Шайба | 8 |
| 09 | 4163155 | Мост | 2 |
| 10 | X4249 | Стопорная пластина | 2 |
| 11 | J912035 | Болт | 4 |
| 12 | A590920 | Пружинная шайба | 4 |
| 13 | J75481 | Штуцер | 2 |
| 14 | 4185907 | Регулировочная шайба | 4 |
| 16 | 4046619 | Палец | 2 |
| 17 | 4112797 | Палец | 2 |
| 18 | 4043750 | Стопорный палец | 6 |
| 19 | 457517 | Информационная табличка | 1 |
| 20 | 4053262 | Информационная табличка | 1 |
| 21 | M492564 | Приводной винт | 8 |
| 24 | 4157108 | Трубка | 1 |
| 25 | A761063 | Шплинт | 2 |
| 27 | 9723588 | Ограничитель | 2 |
| 28 | 4178182 | Хомут трубки | 2 |
| 29 | J901030 | Болт | 4 |
| 30 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
