Пилотный трубопроводы (1) — HITACHI KH300

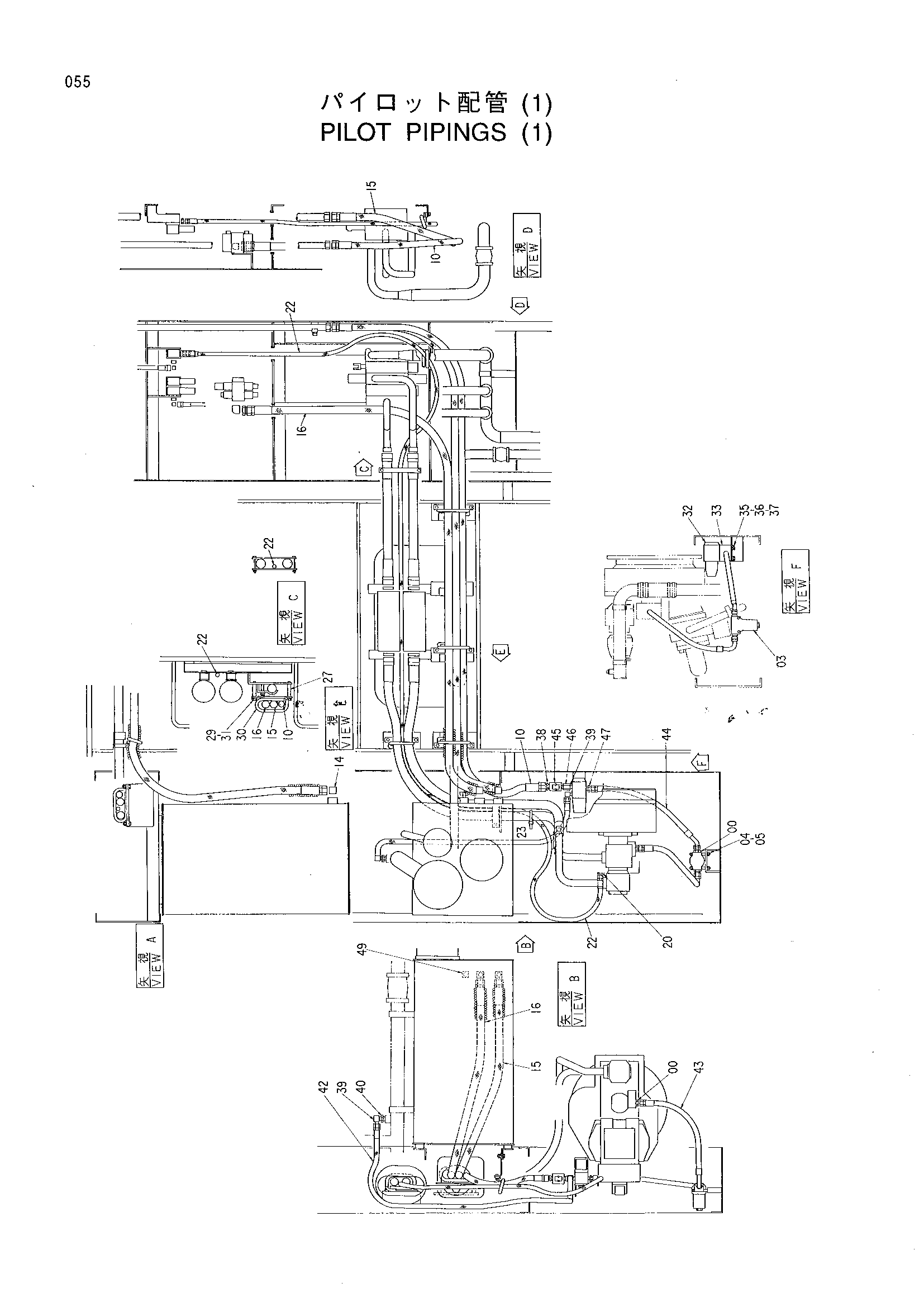

Заводская схема «Пилотный трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4141319 | Фильтр линия | 1 |
| 03A | 4141381 | Болт | 2 |
| 03B | 4157882 | Фильтрующий элемент | 1 |
| 03C | A590906 | Пружинная шайба | 2 |
| 03D | M500605 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 10 | 4188991 | Шланг | 1 |
| 14 | 94-1405 | Угловой штуцер | 2 |
| 15 | 4277465 | Шланг | 1 |
| 16 | 4277464 | Шланг | 1 |
| 20 | 4160641 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4188990 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 1 |
| 27 | 4285611 | Проставка | 6 |
| 29 | A590912 | Пружинная шайба | 6 |
| 30 | 8042824 | Опора | 3 |
| 31 | J901285 | Болт | 6 |
| 32 | 4202490 | Электромагнитный клапан | 1 |
| 33 | 3038318 | Блок | 1 |
| 35 | J901025 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | A590110 | Плоская шайба | 2 |
| 38 | 4131885 | Адаптер | 1 |
| 39 | 94-1403 | Угловой штуцер | 2 |
| 40 | 94-1603 | Переходник | 1 |
| 42 | 4120078 | Шланг | 1 |
| 43 | 4261542 | Шланг | 1 |
| 44 | 4261628 | Шланг | 1 |
| 45 | 995114 | Клапан | 1 |
| 46 | 4261624 | Адаптер | 1 |
| 47 | 94-1303 | Адаптер | 1 |
| 49 | 4187323 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
