Кондиционер. детали (2) — HITACHI KH300

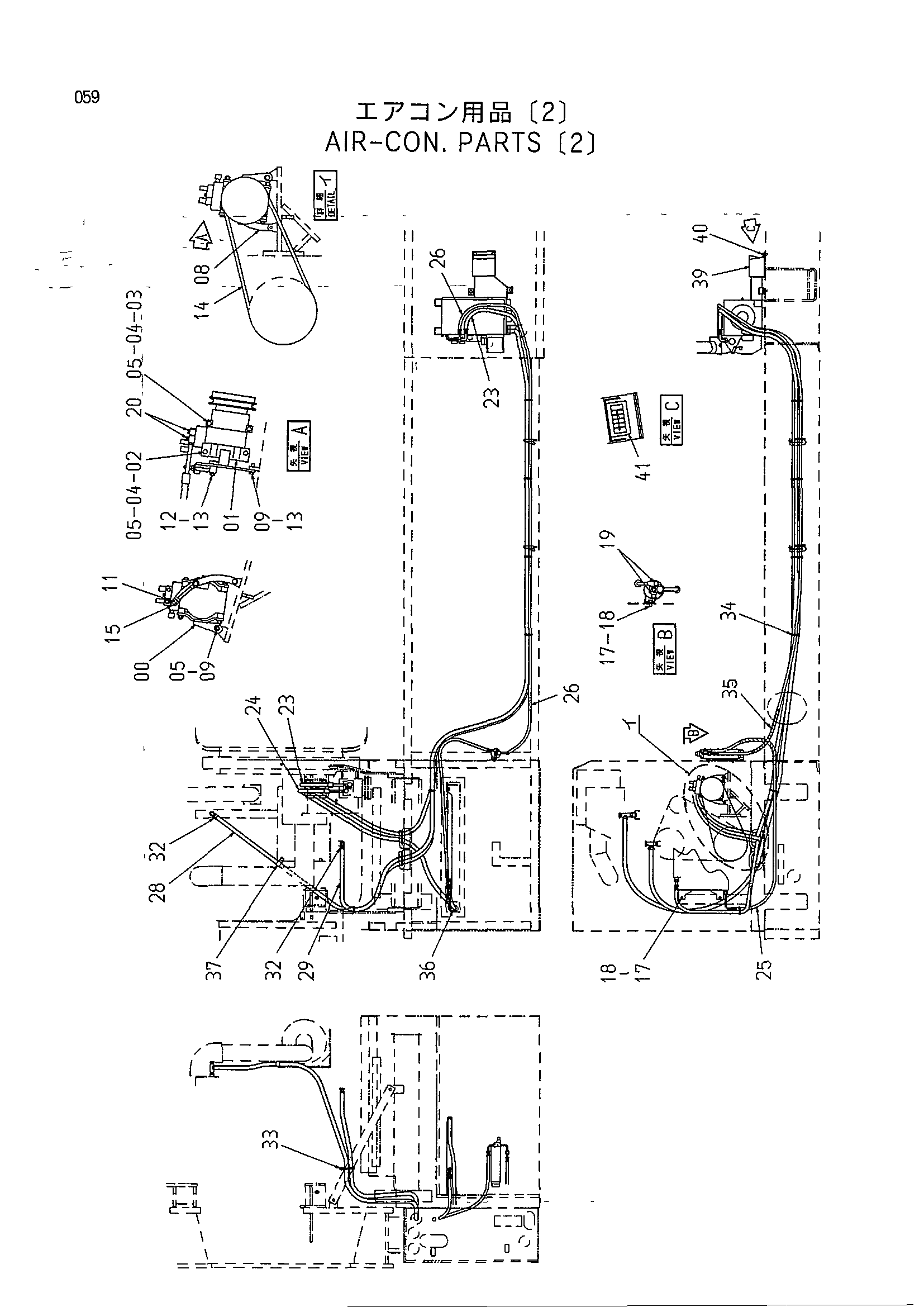

Заводская схема «Кондиционер. детали (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9145202 | Кондиционер. детали | 1 | |
| 00 | 8064077 | Кронштейн | 1 |
| 01 | 8064078 | Кронштейн | 1 |
| 02 | J900805 | Болт | 2 |
| 03 | J900801 | Болт | 2 |
| 04 | M500807 | Гайка | 4 |
| 05 | A590908 | Пружинная шайба | 6 |
| 08 | 4358493 | Стойка | 1 |
| 09 | J900828 | Болт | 3 |
| 11 | J952010 | Гайка | 2 |
| 12 | J900840 | Болт | 1 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | 4144110 | Ремень V | 1 |
| 15 | 9746380 | Болт | 1 |
| 17 | J900816 | Болт | 6 |
| 18 | A590908 | Пружинная шайба | 6 |
| 19 | J020625 | Болт с шайбой | 2 |
| 20 | J020630 | Болт с шайбой | 2 |
| 23 | 4358798 | Шланг | 1 |
| 24 | 4358509 | Шланг | 1 |
| 25 | 4357062 | Шланг | 1 |
| 26 | 4358799 | Шланг | 1 |
| 28 | 4358839 | Водяной шланг | 1 |
| 29 | 4357884 | Водяной шланг | 1 |
| 32 | 4514699 | Хомут шланга | 4 |
| 33 | 4121859 | Ленточный зажим | 1 |
| 34 | 4055312 | Ленточный зажим | 20 |
| 35 | 4044420 | Защитный кожух | 10 |
| 36 | 4357174 | Защитный кожух | 1 |
| 37 | 4190277 | Зажим | 1 |
| 39 | 7030750 | Воздуховод | 1 |
| 40 | J021025 | Болт с шайбой | 4 |
| 41 | 4259639 | Решётка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
