Электрооборудование — HITACHI KH300

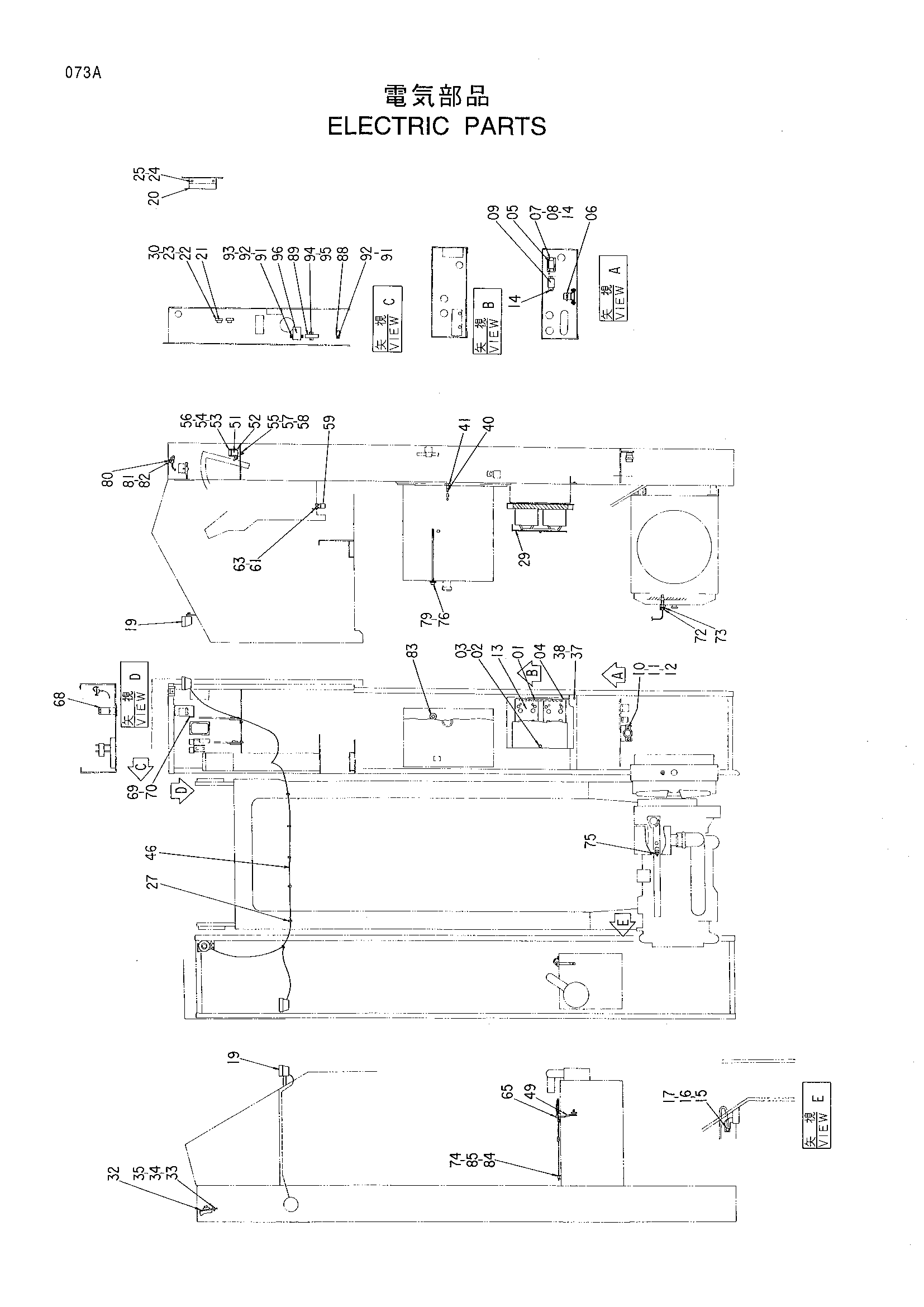

Заводская схема «Электрооборудование» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4011921 | Фиксатор | 2 |
| 02 | 4145330 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4003984 | Воод | 1 |
| 05 | 4515085 | Реле | 1 |
| 06 | 4031771 | Реле аккумулятор | 1 |
| 07 | J900612 | Болт | 5 |
| 08 | A590906 | Пружинная шайба | 5 |
| 09 | 4515086 | Регулятор | 1 |
| 10 | J900828 | Болт | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | 4192421 | Аккумулятор | 2 |
| 15 | J901230 | Болт | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | A590112 | Плоская шайба | 1 |
| 19 | 4336570 | Фара | 2 |
| 20 | 4247775 | Седло винта | 1 |
| 21 | 4097514 | Реле | 2 |
| 22 | M430313 | Винт | 4 |
| 23 | A590903 | Пружинная шайба | 4 |
| 24 | J900825 | Болт | 2 |
| 25 | A590908 | Пружинная шайба | 2 |
| 27 | 4055312 | Ленточный зажим | 10 |
| 29 | 8035857 | Крышка | 1 |
| 30 | A590103 | Плоская шайба | 4 |
| 32 | 4505524 | Звуковой сигнал | 1 |
| 33 | J900825 | Болт | 2 |
| 34 | M500807 | Гайка | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 37 | J901020 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 40 | 4131643 | Выключатель уровень | 1 |
| 41 | 4157648 | Уплотнительная шайба | 1 |
| 46 | 4388898 | Жгут проводов | 1 |
| 49 | 4129942 | Выключатель уровень | 1 |
| 49A | 4141171 | Уплотнительное кольцо | 1 |
| 51 | 4269325 | Свикх микро | 2 |
| 52 | 4139955 | Кронштейн | 2 |
| 53 | M430625 | Винт | 6 |
| 54 | A590906 | Пружинная шайба | 6 |
| 55 | J901030 | Болт | 4 |
| 56 | A590106 | Плоская шайба | 6 |
| 57 | J950010 | Гайка | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
| 59 | 4178359 | Реле | 1 |
| 61 | M430316 | Винт | 2 |
| 63 | A590903 | Пружинная шайба | 2 |
| 65 | J450510 | Винт с шайбой | 3 |
| 68 | 4171546 | Реле | 1 |
| 69 | M430425 | Винт | 2 |
| 70 | A590904 | Пружинная шайба | 2 |
| 72 | 4150367 | Выключатель уровень | 1 |
| 73 | 4131721 | Манжета | 1 |
| 74 | 4000856 | Зажим трубка | 2 |
| 75 | 4030594 | Блок | 1 |
| 76 | 3026554 | Указатель | 1 |
| 79 | 4211031 | Манжета | 1 |
| 80 | 4190997 | Короб клемма | 1 |
| 81 | J900616 | Болт | 2 |
| 82 | A590906 | Пружинная шайба | 2 |
| 83 | J450510 | Винт с шайбой | 5 |
| 84 | M430610 | Винт | 2 |
| 85 | A590906 | Пружинная шайба | 2 |
| 88 | 4158760 | Реле | 1 |
| 89 | 4158761 | Резистор | 1 |
| 91 | M430610 | Винт | 3 |
| 92 | A590906 | Пружинная шайба | 3 |
| 93 | A590106 | Плоская шайба | 2 |
| 94 | M430510 | Винт | 2 |
| 95 | A590905 | Пружинная шайба | 2 |
| 96 | 4210118 | Таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
