Трубопроводы(ходовой тормоз) — HITACHI KH300

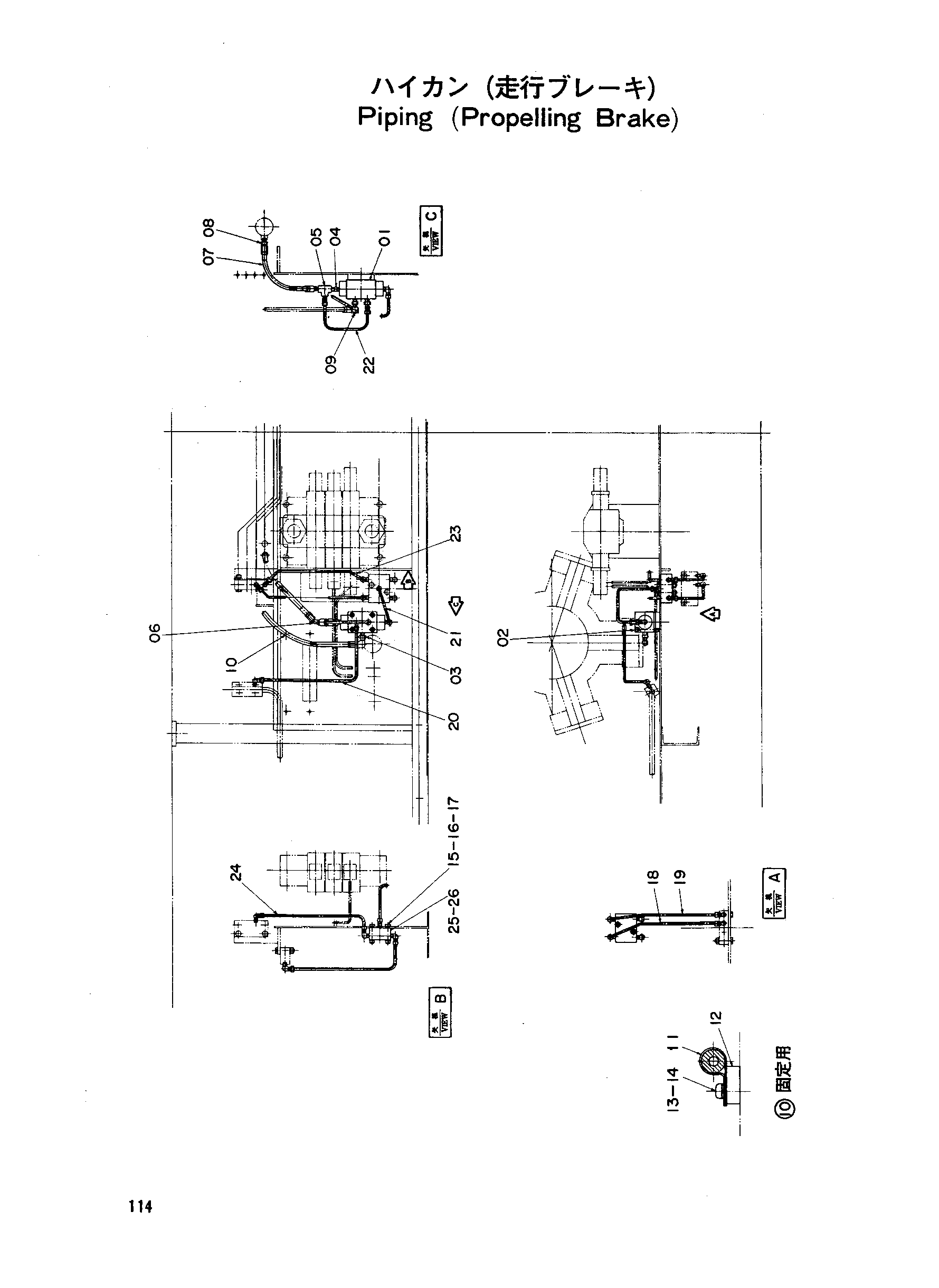

Заводская схема «Трубопроводы(ходовой тормоз)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055358 | Клапан схаттле | 1 |
| 02 | M340871 | Болт с внутренним шестигранником | 4 |
| 03 | 94-1601 | Переходник | 4 |
| 04 | 94-1701 | Адаптер | 4 |
| 05 | 94-0660 | Тройник | 4 |
| 06 | 94-1501 | Адаптер | 4 |
| 07 | 4024880 | Шланг | 1 |
| 08 | 94-1301 | Адаптер | 1 |
| 09 | 94-1401 | Адаптер | 2 |
| 10 | 4509871 | Шланг | 1 |
| 11 | Z499317 | Зажим | 2 |
| 12 | Z499932 | Седло винта | 2 |
| 13 | M430610 | Винт | 2 |
| 15 | M111056 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | M501008 | Гайка | 2 |
| 18 | 4073322 | Трубка | 1 |
| 19 | 4073323 | Трубка | 1 |
| 20 | 4073324 | Трубка | 1 |
| 21 | 4073325 | Трубка | 1 |
| 22 | 4073326 | Трубка | 1 |
| 23 | 4073327 | Трубка | 1 |
| 24 | 4073328 | Трубка | 1 |
| 25 | 94-2011 | Пробка | 2 |
| 26 | 4087145 | Челночный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
