Башенный вставка 6M — HITACHI KH300

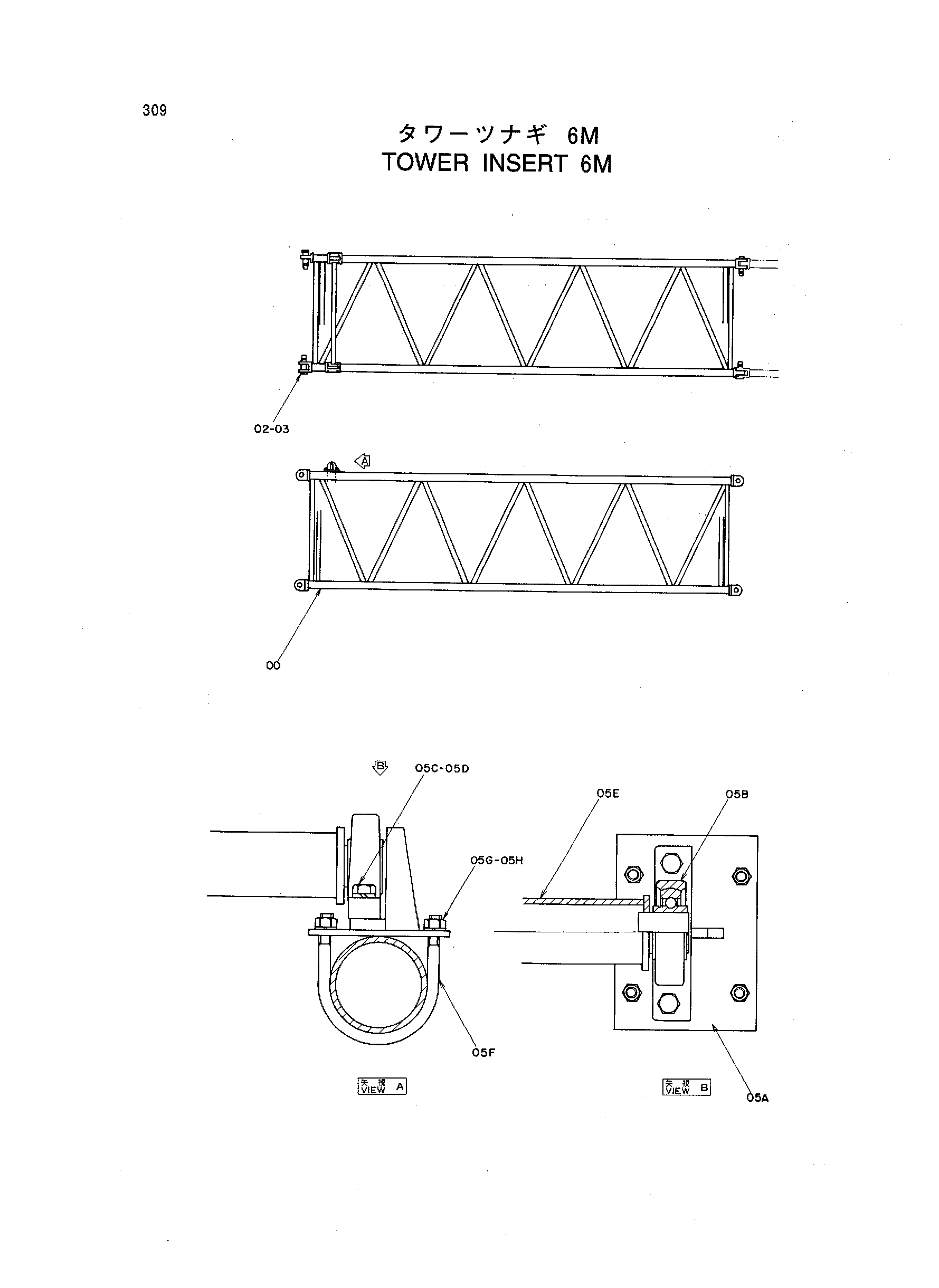

Заводская схема «Башенный вставка 6M» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9060126 | Башенный вставка 6M | 1 | |
| 00 | 7015383 | Стрела вставка | 1 |
| 02 | 4046619 | Палец | 4 |
| 03 | 4043750 | Стопорный палец | 4 |
| 05A-H | 9059782 | Каток направляющая в сборе | 1 |
| 05A | 9722279 | Кронштейн | 2 |
| 05B | 3004786 | Подшипник | 2 |
| 05C | J901240 | Болт | 4 |
| 05D | A590912 | Пружинная шайба | 4 |
| 05E | 9722280 | Ролик | 1 |
| 05F | 4170580 | U-образный болт | 4 |
| 05G | J950012 | Гайка | 8 |
| 05H | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
