Пилотный трубопроводы (третий барабан): 1 — HITACHI KH300

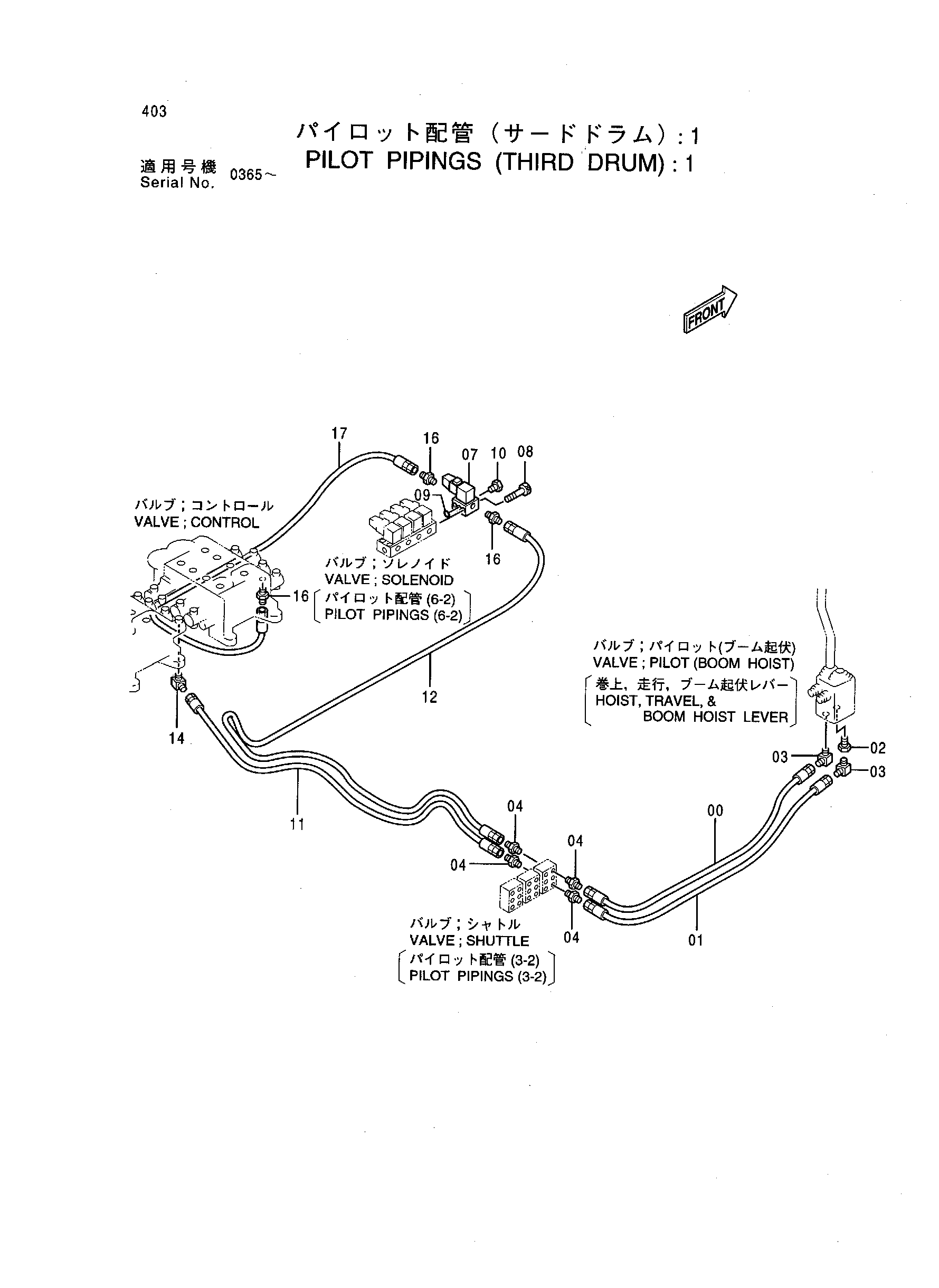

Заводская схема «Пилотный трубопроводы (третий барабан): 1» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131422 | Нейлоновый шланг | 1 |
| 01 | 4136361 | Нейлоновый шланг | 1 |
| 02 | 4156947 | Адаптер | 1 |
| 03 | 94-1402 | Угловой штуцер | 2 |
| 04 | 4144089 | Адаптер | 4 |
| 07 | 4155364 | Клапан SOL. | 1 |
| 08 | M340865 | Болт с внутренним шестигранником | 2 |
| 09 | 984338 | Уплотнительное кольцо | 1 |
| 10 | 447483 | Пробка | 1 |
| 11 | 4124799 | Нейлоновый шланг | 1 |
| 12 | 4141948 | Нейлоновый шланг | 1 |
| 14 | 4118999 | Угловой штуцер | 1 |
| 16 | 4144089 | Адаптер | 3 |
| 17 | 4069935 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
