Трубопроводы(ходовой верхний) — HITACHI KH300

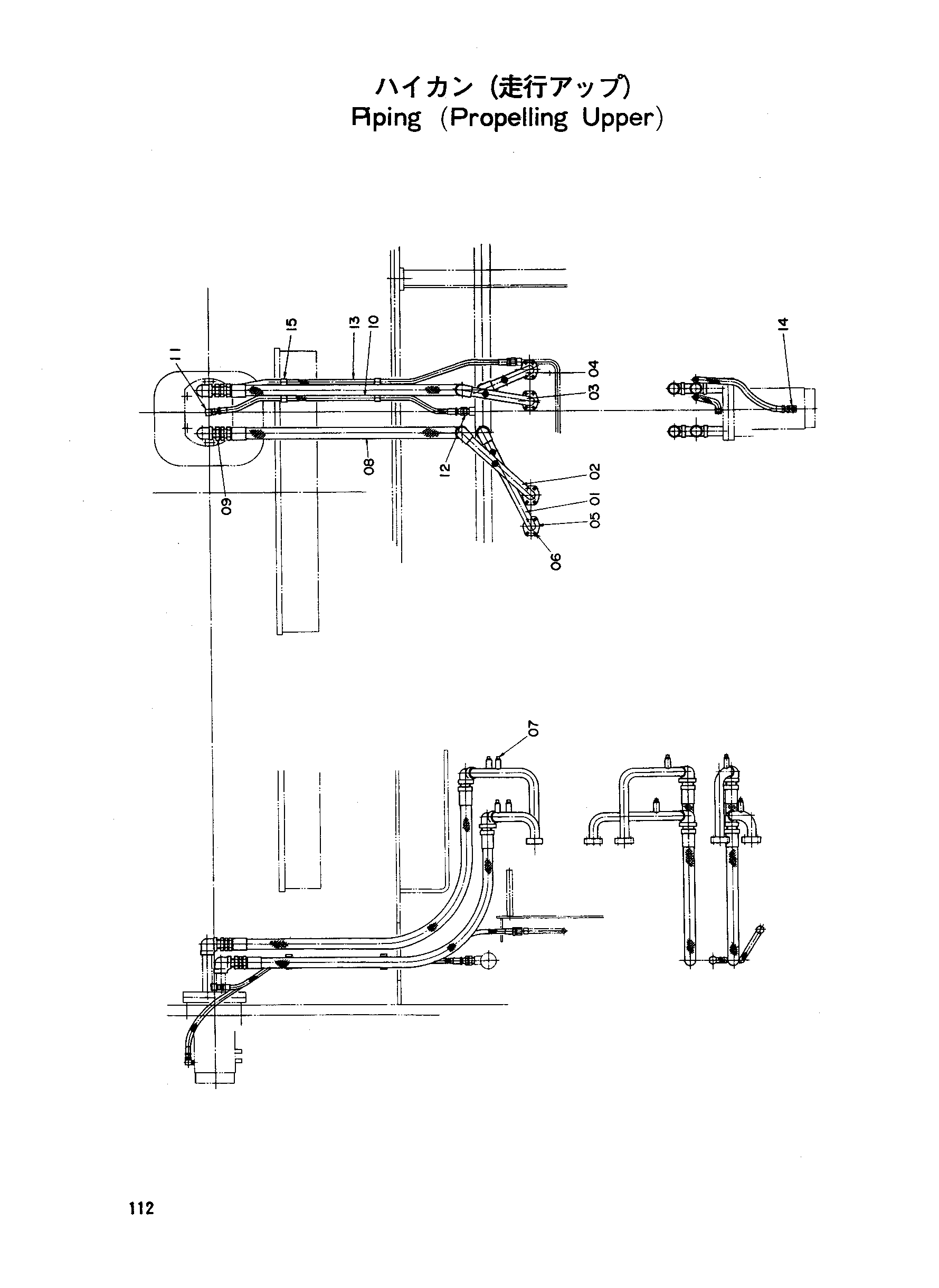

Заводская схема «Трубопроводы(ходовой верхний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9707425 | Трубка TU2 | 1 |
| 02 | 9707402 | Трубка TU2 | 1 |
| 03 | 9707403 | Трубка TU3 | 1 |
| 04 | 9707404 | Трубка TU4 | 1 |
| 05 | A811035 | Уплотнительное кольцо | 4 |
| 06 | M341036 | Болт с внутренним шестигранником | 16 |
| 07 | 94-2023 | Пробка | 4 |
| 08 | 4072031 | Шланг | 4 |
| 09 | 94-1305 | Адаптер | 4 |
| 10 | 4055239 | Шланг | 1 |
| 11 | 94-1403 | Адаптер | 1 |
| 12 | 94-1303 | Адаптер | 1 |
| 13 | 4007278 | Шланг | 1 |
| 14 | 94-1402 | Угловой штуцер | 1 |
| 15 | 4055312 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
