Барабан освещение — HITACHI KH300

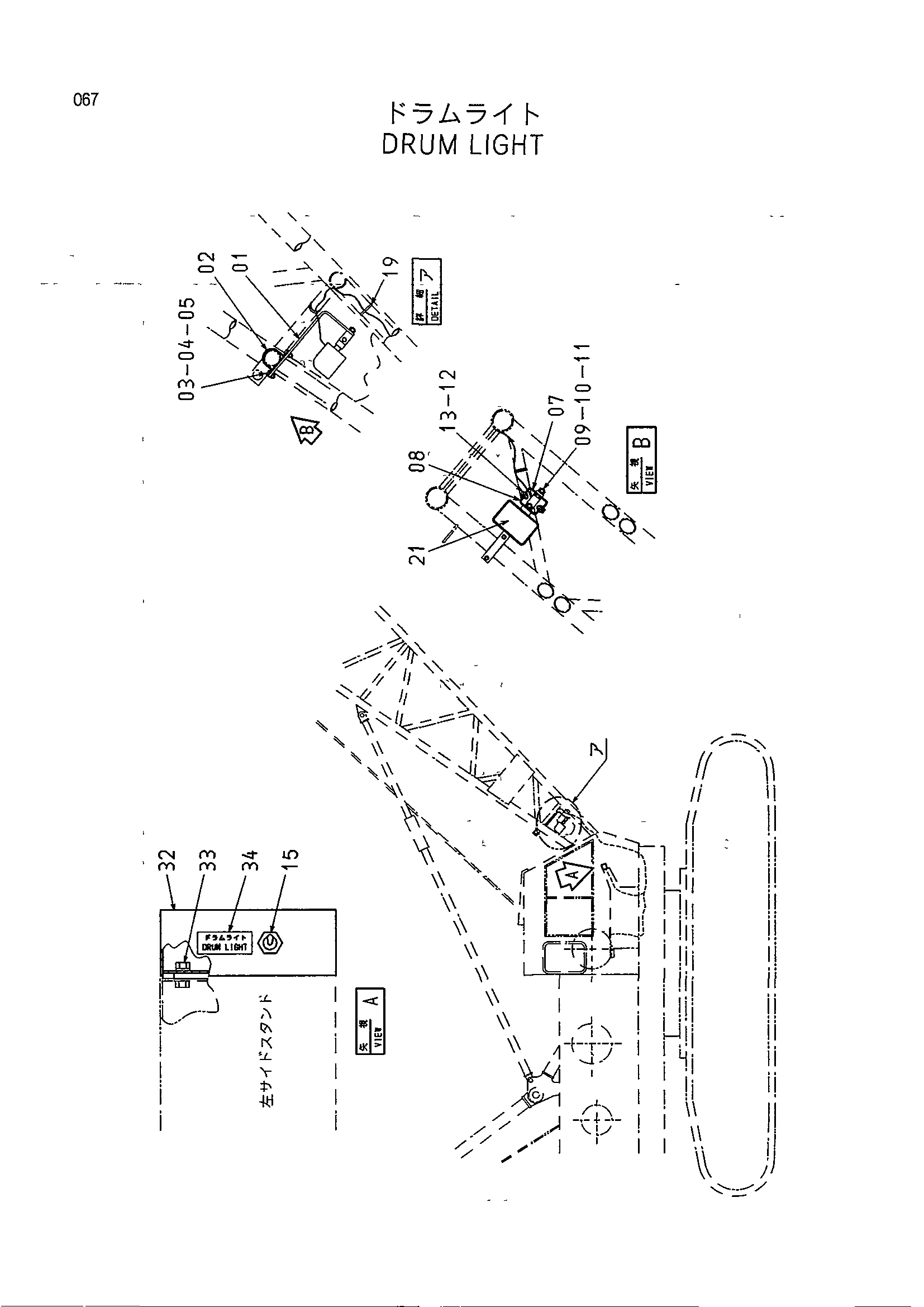

Заводская схема «Барабан освещение» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9148883 | Барабан освещение | 1 | |
| 01-2 | 9137867 | Барабан освещение в сборе | 1 |
| 01 | 4344085 | Кронштейн | 1 |
| 02 | 4000909 | Хомут трубки | 1 |
| 03 | J901030 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 07 | 4284159 | Кронштейн | 1 |
| 08 | 9737972 | Кронштейн | 1 |
| 09 | J901435 | Болт | 1 |
| 10 | A590914 | Пружинная шайба | 1 |
| 11 | J950014 | Гайка | 1 |
| 12 | J901030 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 15 | 4155590 | Выключатель | 1 |
| 19 | 4055312 | Ленточный зажим | 5 |
| 21 | 4336570 | Фара | 1 |
| 32 | 9746140 | Кронштейн | 1 |
| 33 | J010614 | Болт с шайбой | 2 |
| 34 | 4364658 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
