Нагрузка скале — HITACHI KH300

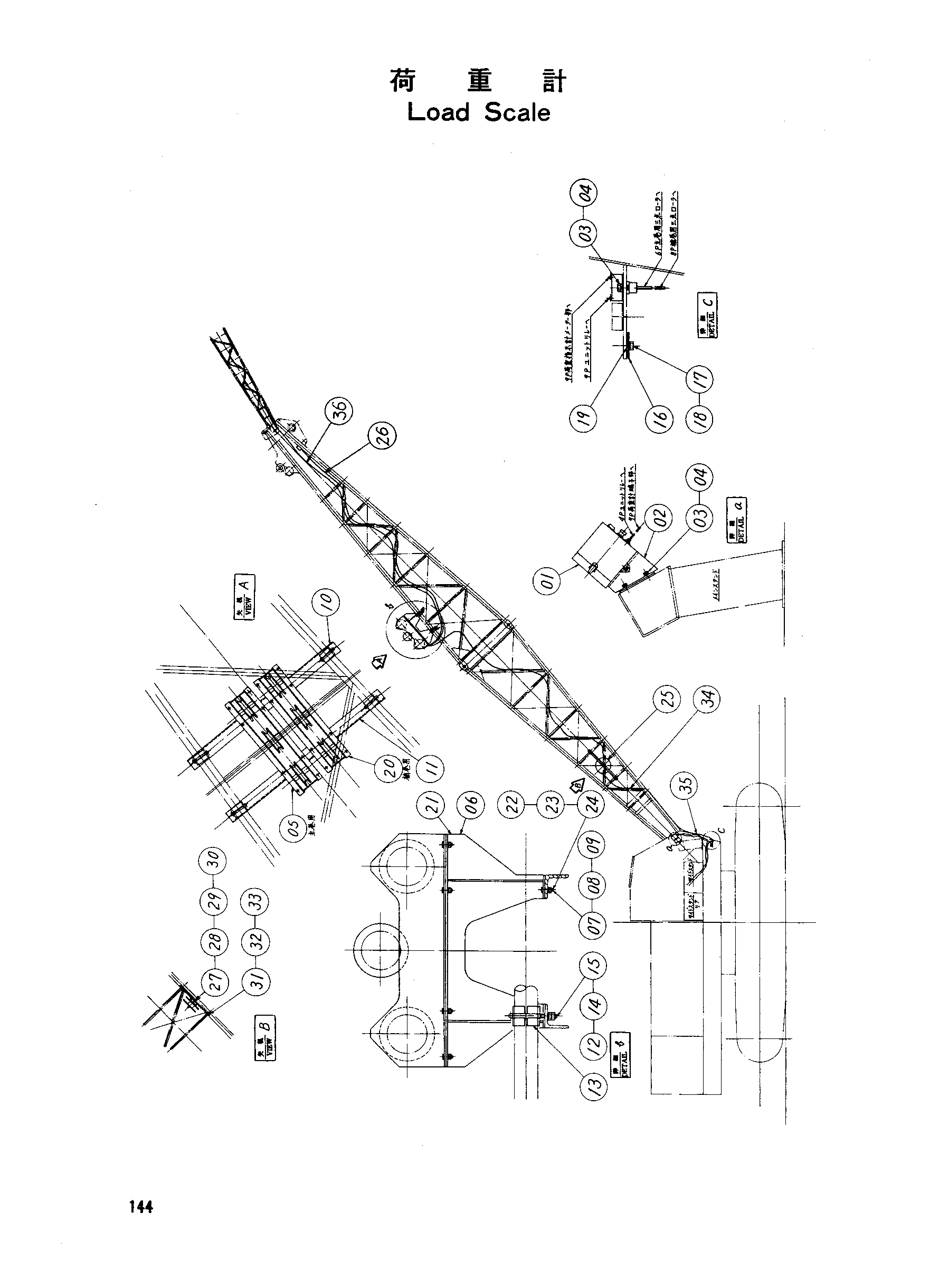

Заводская схема «Нагрузка скале» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8012928 | Кронштейн | 1 |
| 03 | M111016 | Болт | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 06 | 7006684 | Кронштейн | 1 |
| 07 | M111232 | Болт | 12 |
| 08 | A590912 | Пружинная шайба | 12 |
| 09 | M501210 | Гайка | 12 |
| 10 | 4084345 | Штанга | 1 |
| 11 | 4084346 | Штанга | 1 |
| 12 | 9702646 | U-образный болт | 4 |
| 13 | 9702645 | Буффер | 4 |
| 14 | A590116 | Шайба | 8 |
| 15 | M501613 | Гайка | 16 |
| 16 | 4087975 | Сиденье | 1 |
| 17 | M111016 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590112 | Шайба | 2 |
| 21 | 7006684 | Кронштейн | 1 |
| 22 | M111232 | Болт | 12 |
| 23 | A590912 | Пружинная шайба | 12 |
| 24 | M501210 | Гайка | 12 |
| 25 | 7002986 | Реел трос | 2 |
| 26 | 4084154 | Жгут проводов | 1 |
| 27 | 8012929 | Кронштейн | 2 |
| 28 | Z487041 | Палец | 2 |
| 29 | A590120 | Шайба | 2 |
| 30 | Z959500 | Стопорное кольцо | 2 |
| 31 | 4026537 | Болт-у | 4 |
| 32 | A590910 | Пружинная шайба | 8 |
| 33 | M501008 | Гайка | 8 |
| 34 | 4055312 | Зажим | 30 |
| 35 | Z929967 | Зажим | 2 |
| 36 | 4088862 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
