Стрела — HITACHI KH300

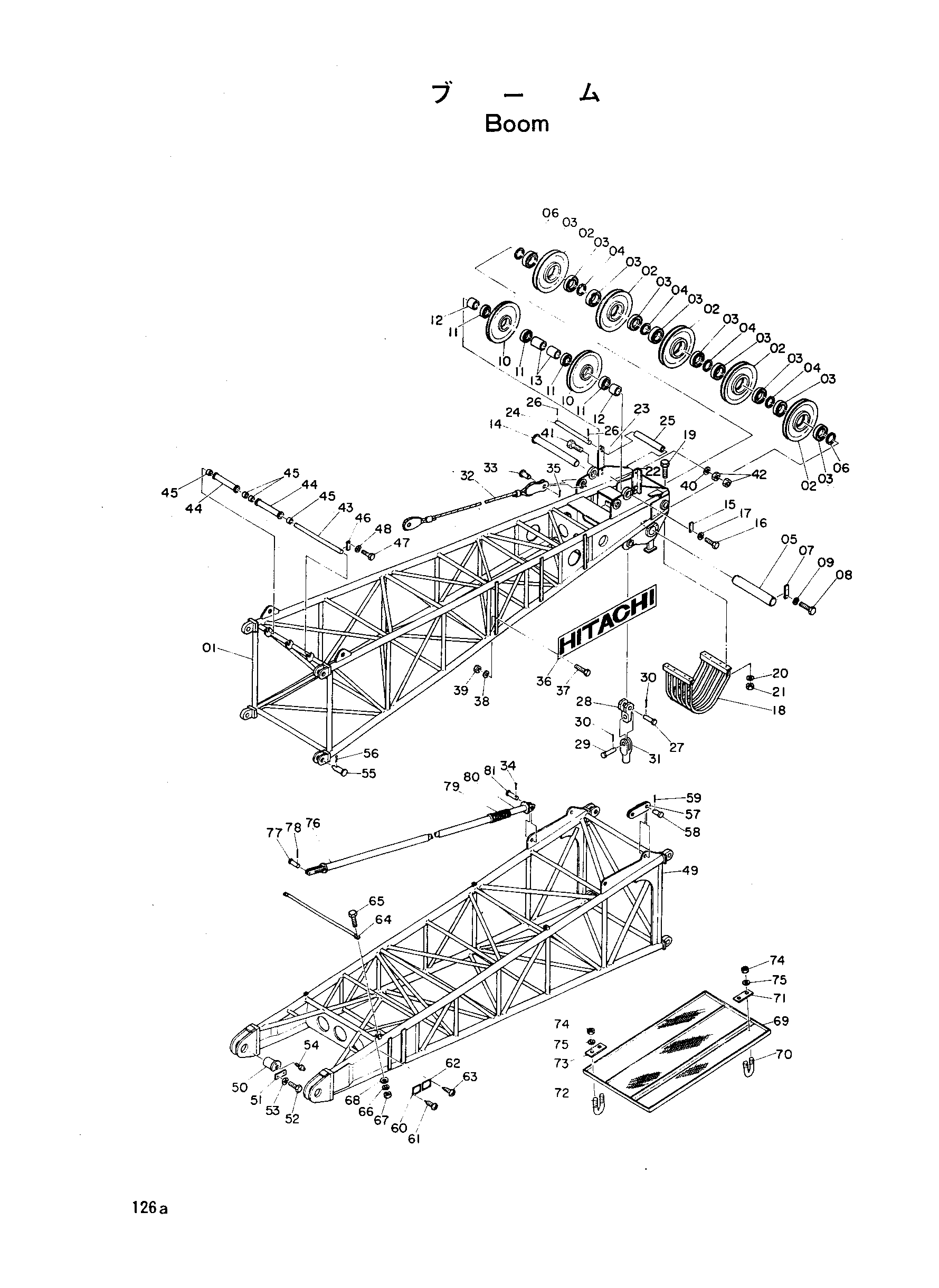

Заводская схема «Стрела» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000639	Стрела верхний	1
02	3010172	Канатный блок	5
03	4023691	Подшипник шарик	10
04	4026005	Проставка	4
05	4057514	Мост	1
06	4041538	Проставка	2
07	X4248	Стопорная пластина	2
08	M111840	Болт	4
09	A590918	Пружинная шайба	4
10	3010172	Канатный блок	2
11	Z971655	Шариковый подшипник	4
12	4026047	Проставка	2
13	4026048	Проставка	2
14	3003216	Мост	1
15	X4247	Стопорная пластина	1
16	M111632	Болт	2
17	A590916	Пружинная шайба	2
18	7006553	Направляющая каната	1
19	M111656	Болт	4
20	A590116	Шайба	16
21	M501613	Гайка	8
22	4083857	Кронштейн	1
23	4083856	Кронштейн	1
24	4119727	Палец	1
25	4119728	Трубка	1
26	A765032	Шплинт	2
27	C484500	Палец	1
28	C484499	Концевой вилка	1
29	4026050	Палец	1
30	A761080	Шплинт	2
31	Z34216	Разъём канат	1
32	8014073	Канат подвесной	2
33	Z439589	Палец	2
34	A766063	Шплинт	2
35	A761000	Шплинт	2
36	2006325	Информационная табличка	2
37	M111020	Болт	12
38	A590910	Пружинная шайба	12
39	M501008	Гайка	12
40	A590116	Шайба	8
41	M111650	Болт	4
42	M501613	Гайка	8
43	4083859	Мост	1
44	4083860	Ролик	2
45	K427501	Втулка	4
46	X4971	Стопорная пластина	2
47	M111018	Болт	4
48	A590910	Пружинная шайба	4
49	5000643	Стрела нижний	1
50	3003183	Мост	2
51	X4249	Стопорная пластина	2
52	M112036	Болт	4
53	A590920	Пружинная шайба	4
54	J75481	Штуцер	2
55	4046619	Палец	4
56	4043750	Палец блокировка	4
57	9702391	Тяга	2
58	4025835	Палец	4
59	A761000	Шплинт	4
60	Z457517	Информационная табличка	1
61	M492564	Приводной винт	4
62	4053262	Информационная табличка	1
63	M492564	Приводной винт	4
64	4025831	Трубка	2
65	M111636	Болт	4
66	A590916	Пружинная шайба	4
67	M501613	Гайка	4
68	A590116	Шайба	4
69	8003115	Защитный кожух	1
70	4026537	Болт-у	6
71	4026538	Шайба	6
72	4027158	U-образный болт	2
73	4027159	Шайба	2
74	M501008	Гайка	16
75	A590910	Пружинная шайба	16
76	8005196	Опора	2
77	4044225	Палец 40	2
78	A768063	Шплинт	2
79	4025734	Пружина	2
80	8002977	Опора	2
81	4025833	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
