Тормоз(маин.аукс.) — HITACHI KH300

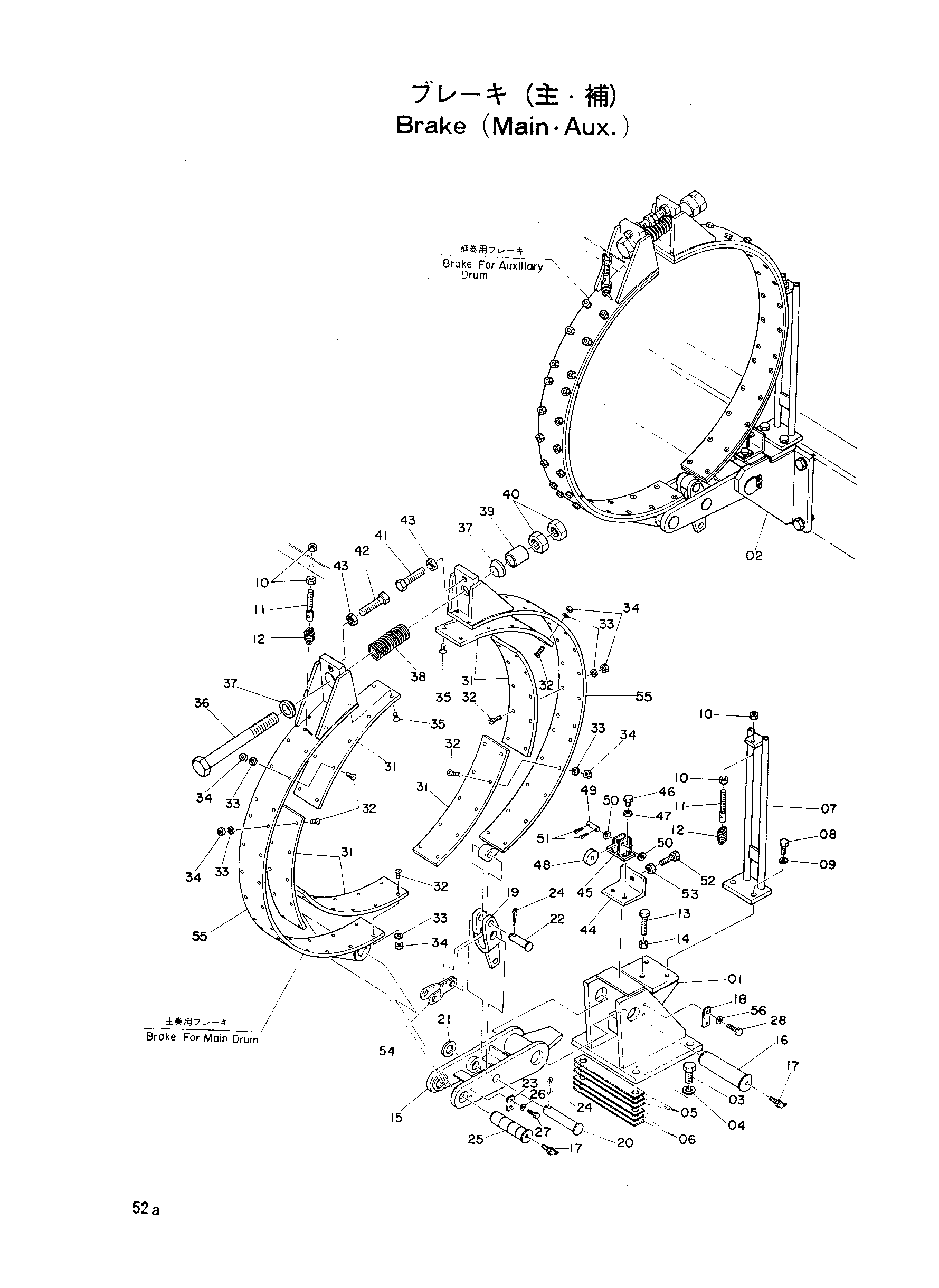

Заводская схема «Тормоз(маин.аукс.)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8002797	Кронштейн M	1
02	8002798	Кронштейн S	1
03	M112450	Болт	8
04	A590924	Пружинная шайба	8
05	4024202	Регулировочная шайба	12
06	4024201	Регулировочная шайба	12
07	8002801	Кронштейн	2
08	M111636	Болт	4
09	A590916	Пружинная шайба	4
10	M501210	Гайка	8
11	4024210	Болт проушина	4
12	Z428864	Пружина тенсио	4
13	M161680	Болт	2
14	M511613	Гайка	2
15	8018724	Тяга	2
16	4108638	Палец	2
17	J75581	Штуцер	4
18	X4246	Стопорная пластина	2
19	8002800	Рычаг	2
20	4047352	Палец	2
21	A590133	Шайба	2
22	4015644	Палец	2
23	X4245	Пластина	2
24	A766050	Шплинт	4
25	4101327	Палец	2
26	A590910	Пружинная шайба	4
27	M111016	Болт	4
28	A766056	Шплинт	2
31	4024212	Накладка	12
32	M480832	Винт флусх	104
33	A590908	Пружинная шайба	104
34	M500807	Гайка	104
35	M480820	Винт флусх	16
36	4024203	Болт	2
37	Z45248	Шайба	4
38	Z49092	Пружина	2
39	Z456472	Проставка	2
40	M513931	Гайка	4
41	4024204	Болт	2
42	4024205	Болт	2
43	M502419	Гайка	4
44	4039581	Кронштейн	2
45	8004570	Кронштейн	2
46	M351218	Болт	4
47	A590112	Шайба	4
48	Z456473	Ролик	2
49	4001826	Палец	2
50	A590114	Шайба	4
51	A763025	Шплинт	4
52	Z489792	Болт	2
53	M501613	Гайка	2
54	8005634	Тяга	2
55	6001567	Лента тормоз	2
56	A590912	Пружинная шайба	4
57	M111220	Болт	4
