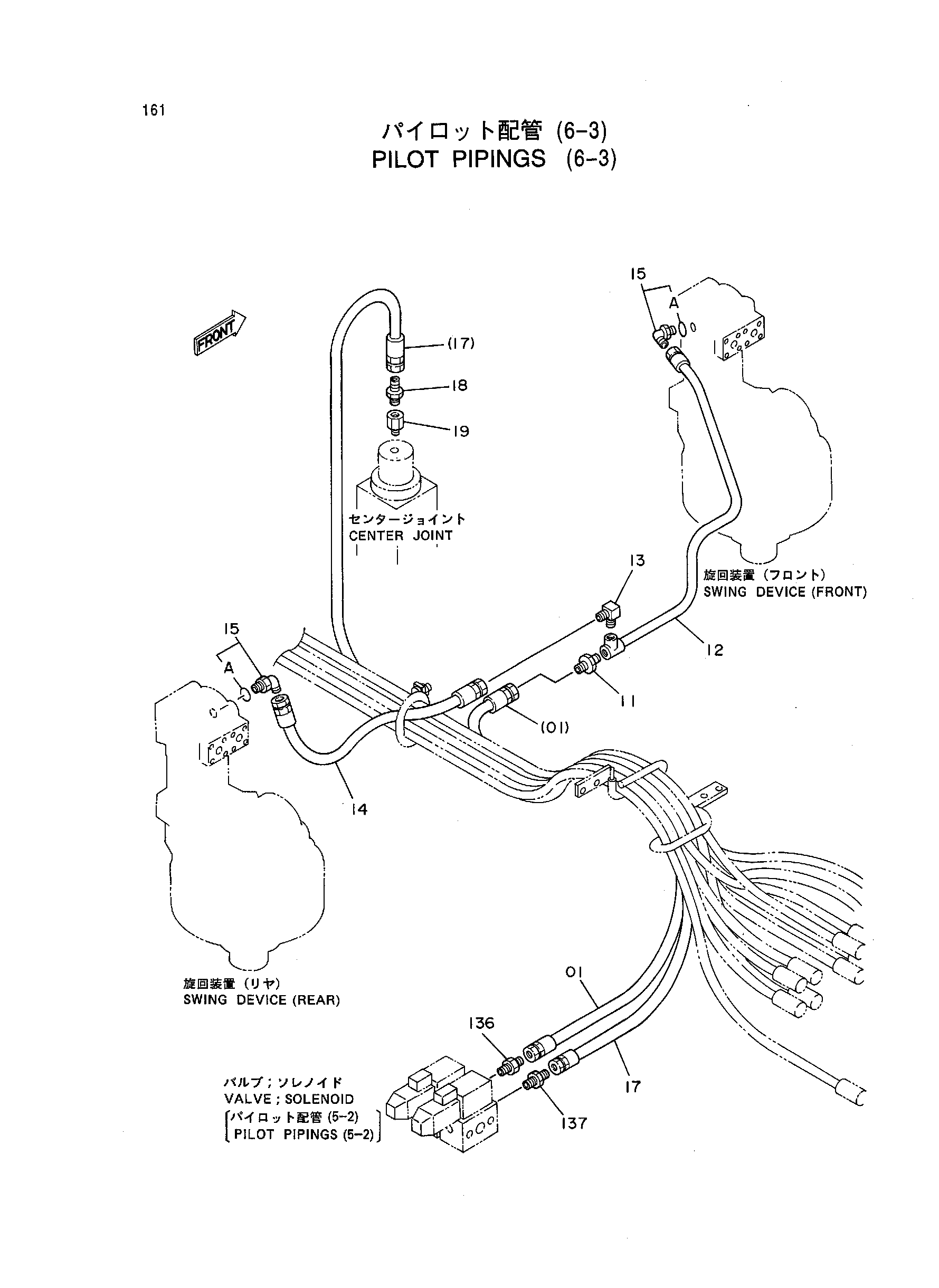

Пилотный трубопроводы (6-3) — HITACHI KH300
Заводская схема «Пилотный трубопроводы (6-3)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4158054 | Шланг | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 8035868 | Трубка | 1 |
| 13 | 94-1402 | Угловой штуцер | 1 |
| 14 | 4067524 | Шланг | 1 |
| 15 | 4133249 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4151833 | Шланг | 1 |
| 17 | 4022172 | Шланг | 1 |
| 18 | 4144089 | Адаптер | 1 |
| 18 | 94-1301 | Адаптер | 1 |
| 19 | 485382 | Адаптер | 1 |
| 136 | 4144089 | Адаптер | 1 |
| 137 | 4144089 | Адаптер | 1 |
| 137 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
