Быстросъёмное устройство — HITACHI KH300

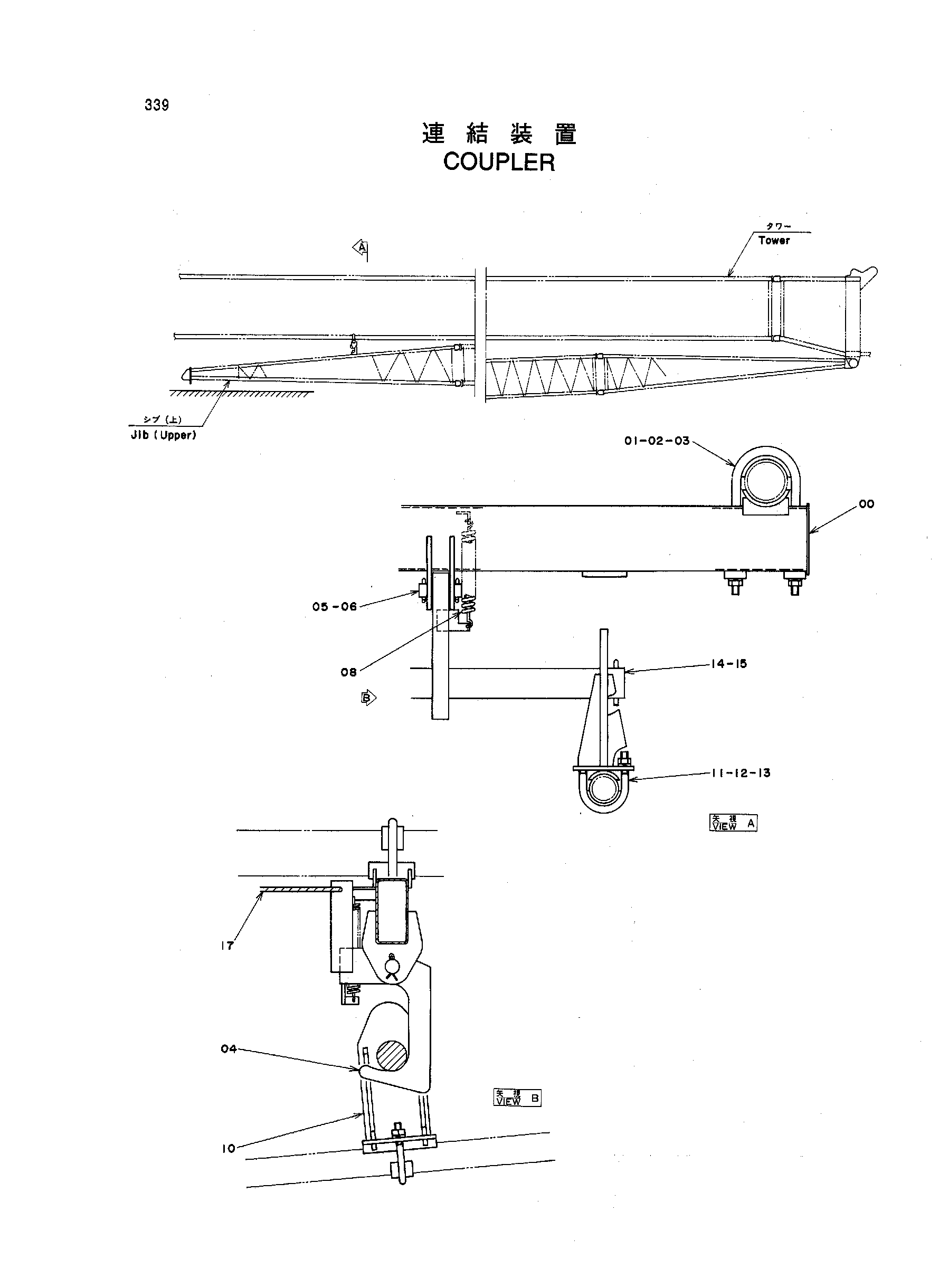

Заводская схема «Быстросъёмное устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8031718 | Кронштейн | 1 |
| 01 | 9722099 | U-образный болт | 2 |
| 02 | J950016 | Гайка | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 8031719 | Крюк | 1 |
| 05 | 4169820 | Палец | 1 |
| 06 | A768050 | Шплинт | 2 |
| 08 | 439370 | Пружина растяжения | 1 |
| 10 | 8031720 | Кронштейн | 2 |
| 11 | 9722100 | U-образный болт | 2 |
| 12 | J950016 | Гайка | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | 4169821 | Палец | 1 |
| 15 | A761000 | Шплинт | 2 |
| 17 | 4027116 | Канат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
