Трансмиссия — HITACHI KH300

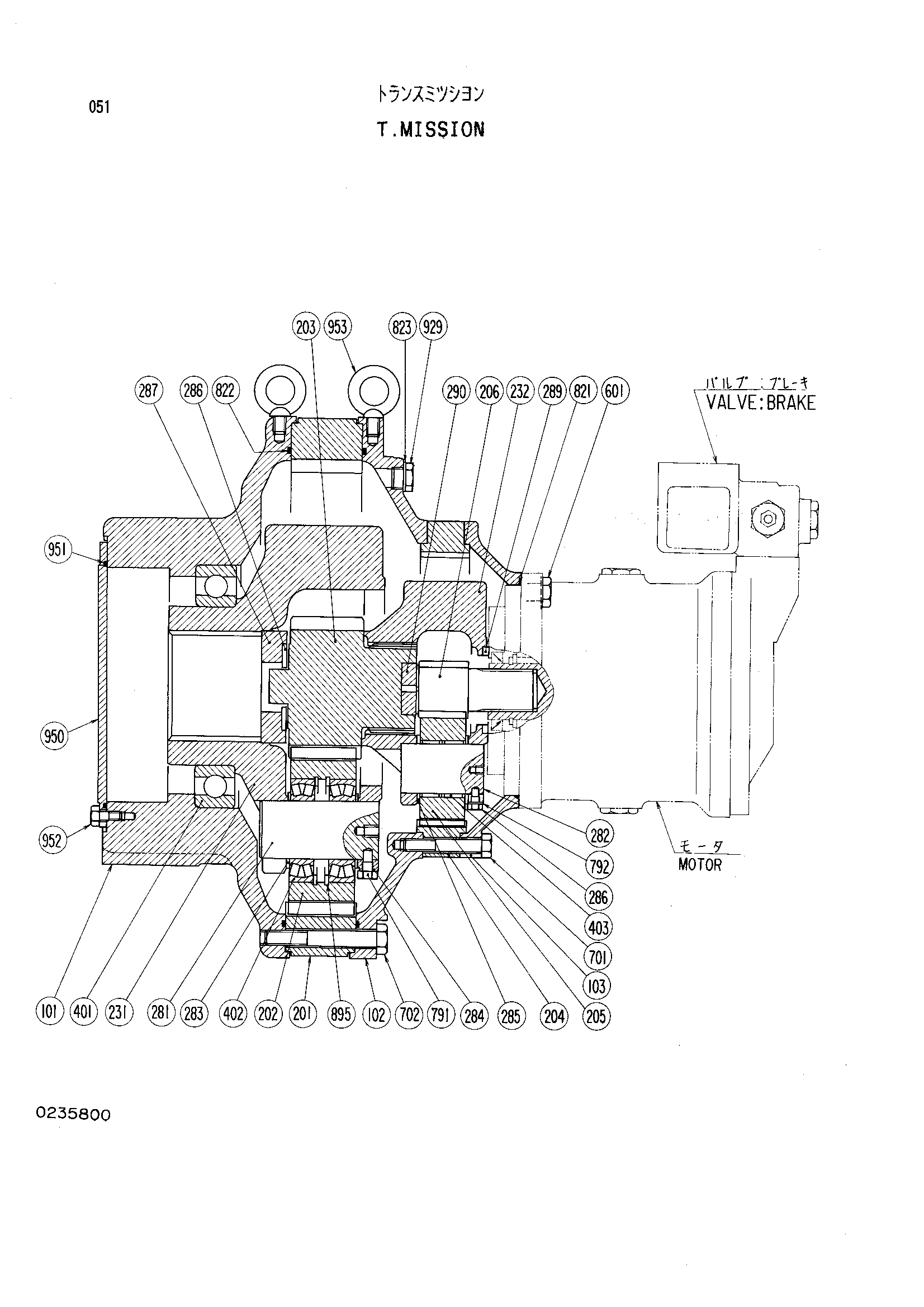

Заводская схема «Трансмиссия» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167652 | Трансмиссия | 1 | |
| 101 | 0235801 | Корпус передний | 1 |
| 102 | 0235802 | Корпус средний | 1 |
| 103 | 0235803 | Корпус задний | 1 |
| 201 | 0235804 | Коронная шестерня | 1 |
| 202 | 0235805 | Планетарная шестерня | 3 |
| 203 | 0235806 | Солнечная шестерня | 1 |
| 204 | 0116606 | Коронная шестерня | 1 |
| 205 | 0116411 | Планетарная шестерня | 3 |
| 206 | 0235807 | Солнечная шестерня | 1 |
| 231 | 0235808 | Водило | 1 |
| 232 | 0235809 | Водило | 1 |
| 281 | 0235810 | Палец | 3 |
| 282 | 4031164 | Палец | 3 |
| 283 | 0235811 | Упорная пластина | 6 |
| 284 | 0235812 | Болт | 3 |
| 285 | 4031165 | Упорная пластина | 6 |
| 286 | 4031166 | Болт | 3 |
| 287 | 0235813 | Проставка | 1 |
| 288 | 0235814 | Кольцо упорный | 1 |
| 289 | 0235815 | Кольцо упорный | 1 |
| 290 | 0235816 | Упорная пластина | 1 |
| 401 | 0235817 | Шариковый подшипник | 1 |
| 402 | 0235818 | Роликовый подшипник | 6 |
| 403 | 4031172 | Игольчатый подшипник | 6 |
| 601 | 0235819 | Болт | 4 |
| 701 | 0116422 | Болт | 16 |
| 702 | 0235820 | Болт | 20 |
| 791 | 0235821 | Провод | 1 |
| 792 | 0116623 | Шайба тонгуед | 3 |
| 821 | 0235822 | Уплотнительное кольцо | 1 |
| 822 | 0235823 | Уплотнительное кольцо | 2 |
| 823 | 0101729 | Уплотнительная шайба | 4 |
| 895 | 0235824 | Кольцо | 6 |
| 929 | 0195236 | Пробка | 4 |
| 950 | 0235825 | Крышка | 1 |
| 951 | 0235826 | Уплотнительное кольцо | 1 |
| 952 | 0235827 | Болт | 8 |
| 953 | 0177612 | Болт проушина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
