Гидромотор плунжер — HITACHI KH300

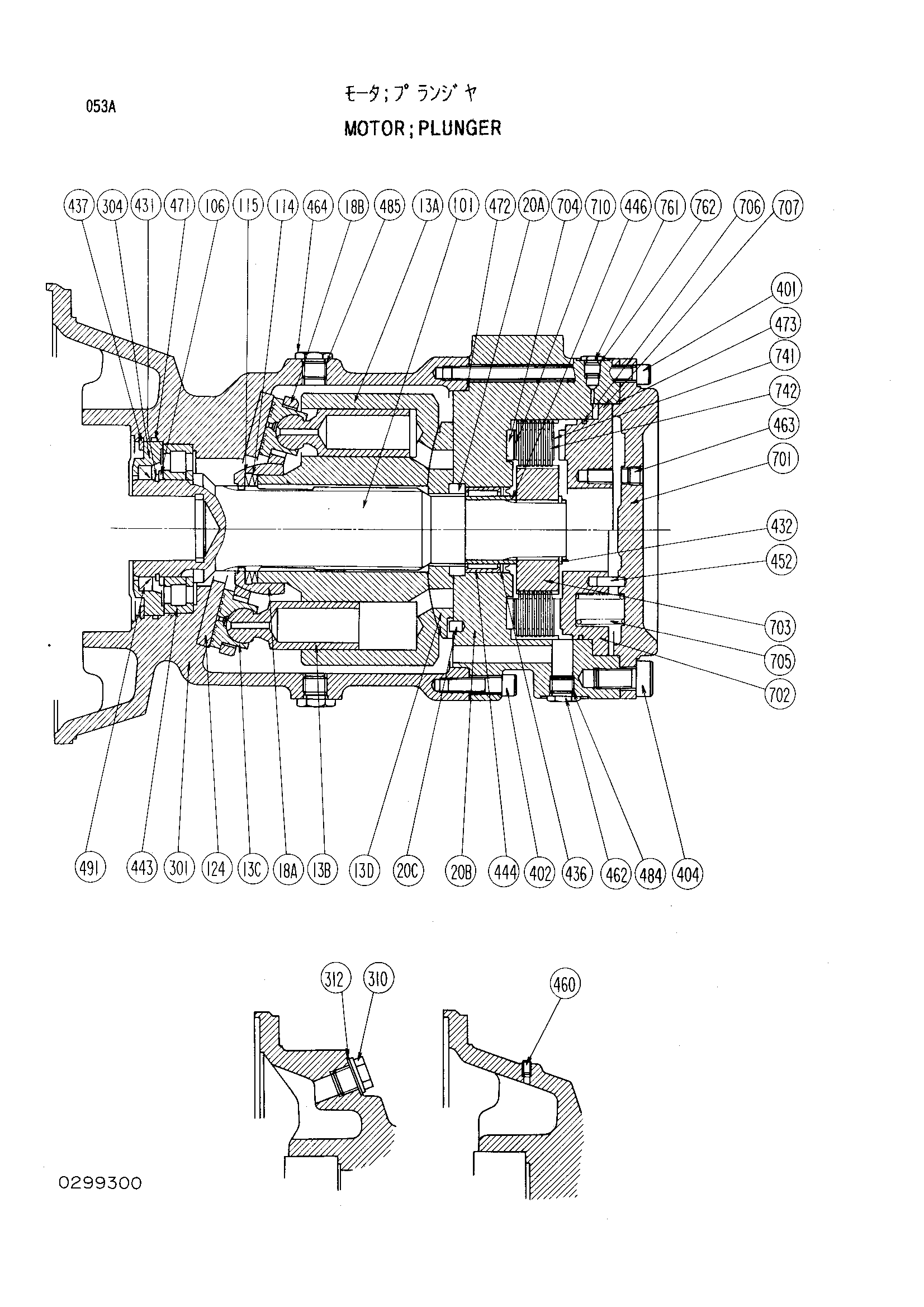

Заводская схема «Гидромотор плунжер» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4194137 замена: 4324560 | Гидромотор плунжер | 1 | |
| 13A-D | 0290801 | Гидроцилиндр. дополнительный | 1 |
| 18A-B | 0229803 | Фиксатор-в сборе | 1 |
| 20A-C | 0290802 | Крышка клапан в сборе | 1 |
| 101 | 0290803 | Вал привод | 1 |
| 106 | 0229806 | Подшипник. проставка | 1 |
| 114 | 0229807 | Пружина | 4 |
| 115 | 0229808 | Регулировочная шайба | 1 |
| 124 | 0229809 | Пластина | 1 |
| 301 | 0290804 | Корпус | 1 |
| 304 | 0252303 | Крышка передний | 1 |
| 310 | 0252304 | Пробка | 1 |
| 312 | 0252305 | Манжета | 1 |
| 401 | 0290805 | Болт с внутренним шестигранником | 12 |
| 402 | 0229813 | Болт с внутренним шестигранником | 2 |
| 404 | 0222827 | Болт с внутренним шестигранником | 12 |
| 431 | 991350 | Стопорное кольцо | 1 |
| 432 | 991345 | Стопорное кольцо | 1 |
| 436 | 940144 | Стопорное кольцо | 1 |
| 437 | 0252306 | Стопорное кольцо | 1 |
| 443 | 4179636 | Роликовый подшипник | 1 |
| 444 | 4179637 | Игольчатый подшипник | 1 |
| 446 | 0290806 | Проставка | 1 |
| 452 | 0100048 | Палец | 1 |
| 460 | 0117122 | Пробка | 1 |
| 462 | 0218825 | Пробка | 1 |
| 463 | 0111537 | Пробка | 2 |
| 464 | 0175233 | Пробка | 2 |
| 471 | A811145 | Уплотнительное кольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 473 | 0238223 | Уплотнительное кольцо | 1 |
| 484 | 4506418 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 2 |
| 491 | 0229817 | Масляное уплотнение | 1 |
| 701 | 0299301 | Крышка тормоз | 1 |
| 702 | 0238232 | Поршень тормоз | 1 |
| 703 | 0238233 | Муфта | 1 |
| 704 | 0238234 | Проставка | 1 |
| 705 | 0238235 | Пружина | 12 |
| 706 | 0238236 | Поршневое кольцо | 1 |
| 707 | 0238237 | Поршневое кольцо | 1 |
| 710 | 0238238 | Регулировочная шайба | 1 |
| 741 | 0275712 | Пластина | 9 |
| 742 | 0275713 | Пластина фрикционный | 8 |
| 761 | 0236014 | Пробка | 1 |
| 762 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
