Управление деталь — HITACHI KH300

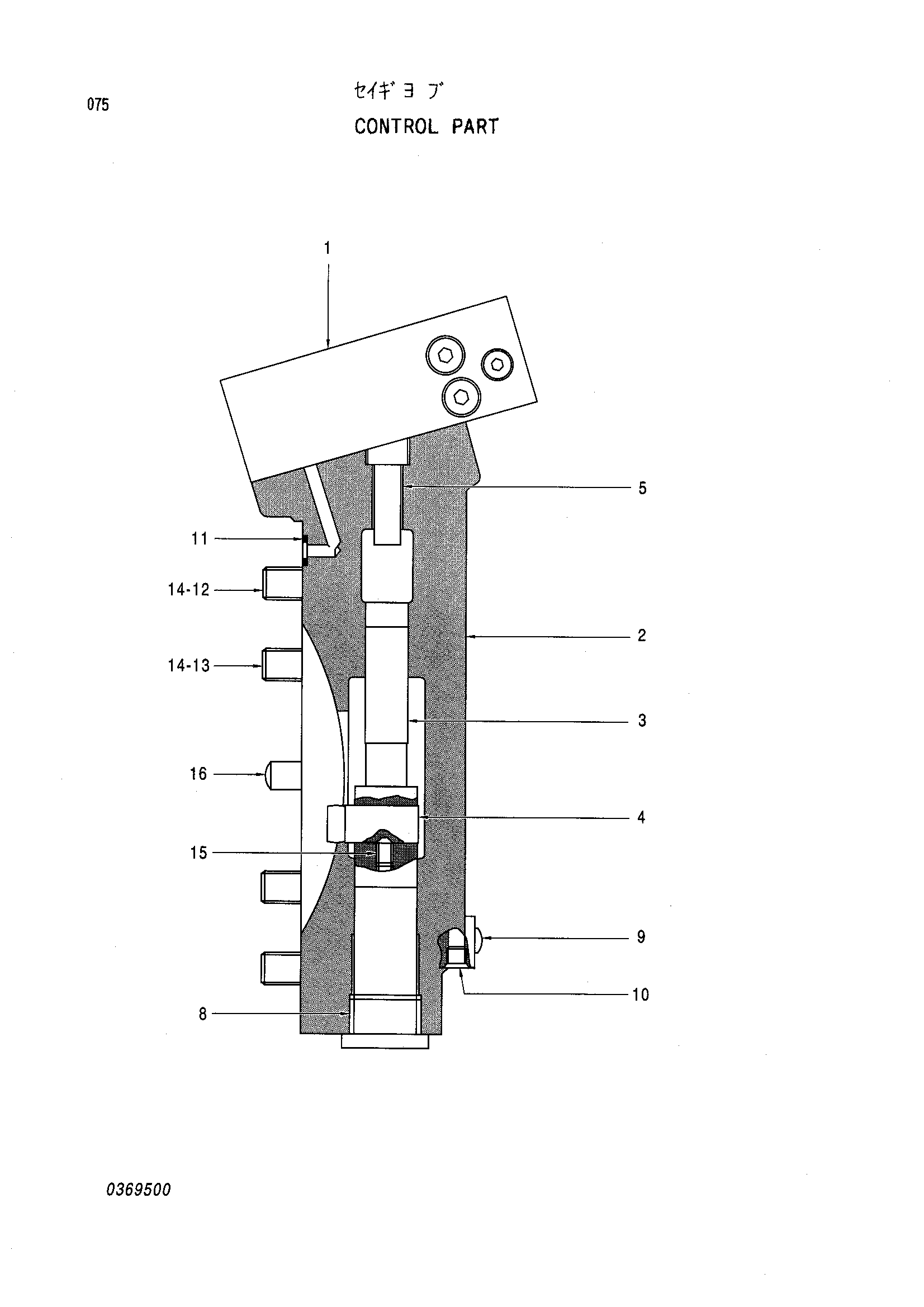

Заводская схема «Управление деталь» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4244459 | Управление деталь | 1 | |
| 1 | 4244460 | Регулятор крышка | 1 |
| 2 | 0369501 | Корпус | 1 |
| 3 | 0369502 | Поршень | 1 |
| 4 | 0369503 | Шток | 1 |
| 5 | 0369504 | Фиксатор | 1 |
| 8 | 0254104 | Пробка | 1 |
| 9 | 0215015 | Пробка | 1 |
| 10 | 0215016 | Пробка | 1 |
| 11 | 4506320 | Уплотнительное кольцо | 1 |
| 12 | 0369505 | Болт с внутренним шестигранником | 2 |
| 13 | 0369506 | Болт с внутренним шестигранником | 6 |
| 14 | 0367401 | Пружинная шайба | 8 |
| 15 | 0215019 | Винт | 1 |
| 16 | 0254107 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
