Поворот трубопроводы — HITACHI KH300

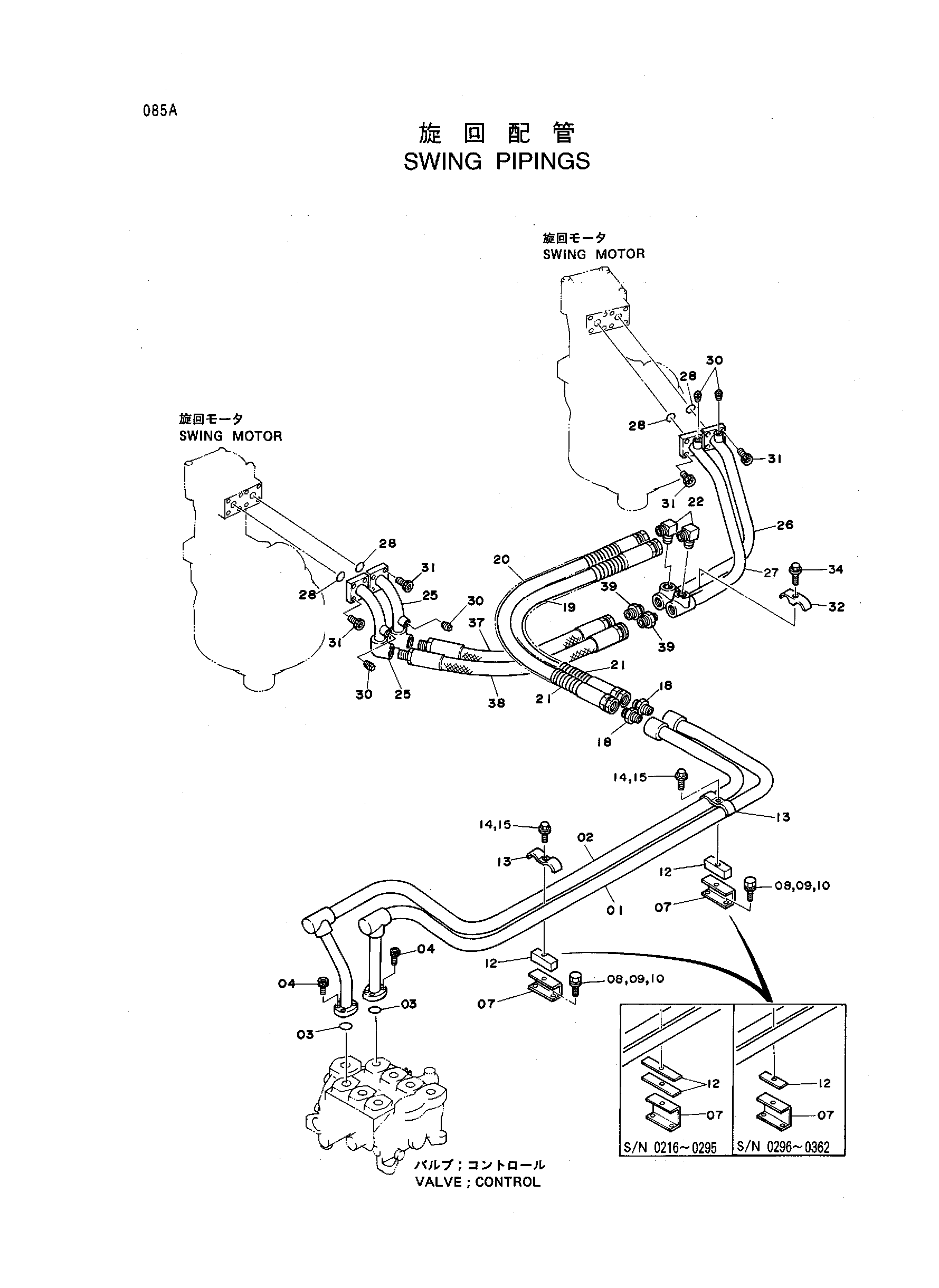

Заводская схема «Поворот трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8035864	Трубка	1
02	8035865	Трубка	1
03	A811035	Уплотнительное кольцо	2
04	M341036	Болт с внутренним шестигранником	8
07	4190416 замена: 4228031	Кронштейн	2
07	4190416 замена: J011025	Кронштейн	2
07	4228031 замена: 4344428	Кронштейн	2
07	4228031 замена: 4344441	Кронштейн	2
07	4228031 замена: J011280	Кронштейн	2
07	4344428	Кронштейн	2
08	J901030	Болт	4
08	J011025	Болт с шайбой	4
09	J21683	Шайба уклон	4
10	A590910	Пружинная шайба	4
12	4172244 замена: 4301816	Резиновая прокладка	4
12	4301816	Резиновая прокладка	2
12	4344441	Резиновая прокладка	2
13	4053696	Хомут трубки	2
14	J901260 замена: J011260	Болт	2
14	J011260 замена: J011280	Болт с шайбой	2
14	J011280	Болт с шайбой	2
15	A590912	Пружинная шайба	2
18	94-1305	Адаптер	2
19	4062772 замена: 4283024	Шланг	1
19	4283024	Шланг	1
20	4029000 замена: 4283022	Шланг	1
20	4283022	Шланг	1
21	4060517	Защитный кожух	2
22	94-1405	Угловой штуцер	2
25	9725560	Трубка(S3)	2
26	8035866	Трубка(S4)	1
27	8035867	Трубка(S5)	1
28	A811030	Уплотнительное кольцо	4
30	94-2023 замена: 447483	Пробка	4
30	447483	Пробка	4
31	M341236	Болт с внутренним шестигранником	16
32	4053599	Хомут трубки	1
34	J011255	Болт с шайбой	1
34	J011260	Болт с шайбой	1
37	4159747	Шланг	1
38	4159749	Шланг	1
39	94-1305	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
