Трубопроводы(ходовой No.1) — HITACHI KH300

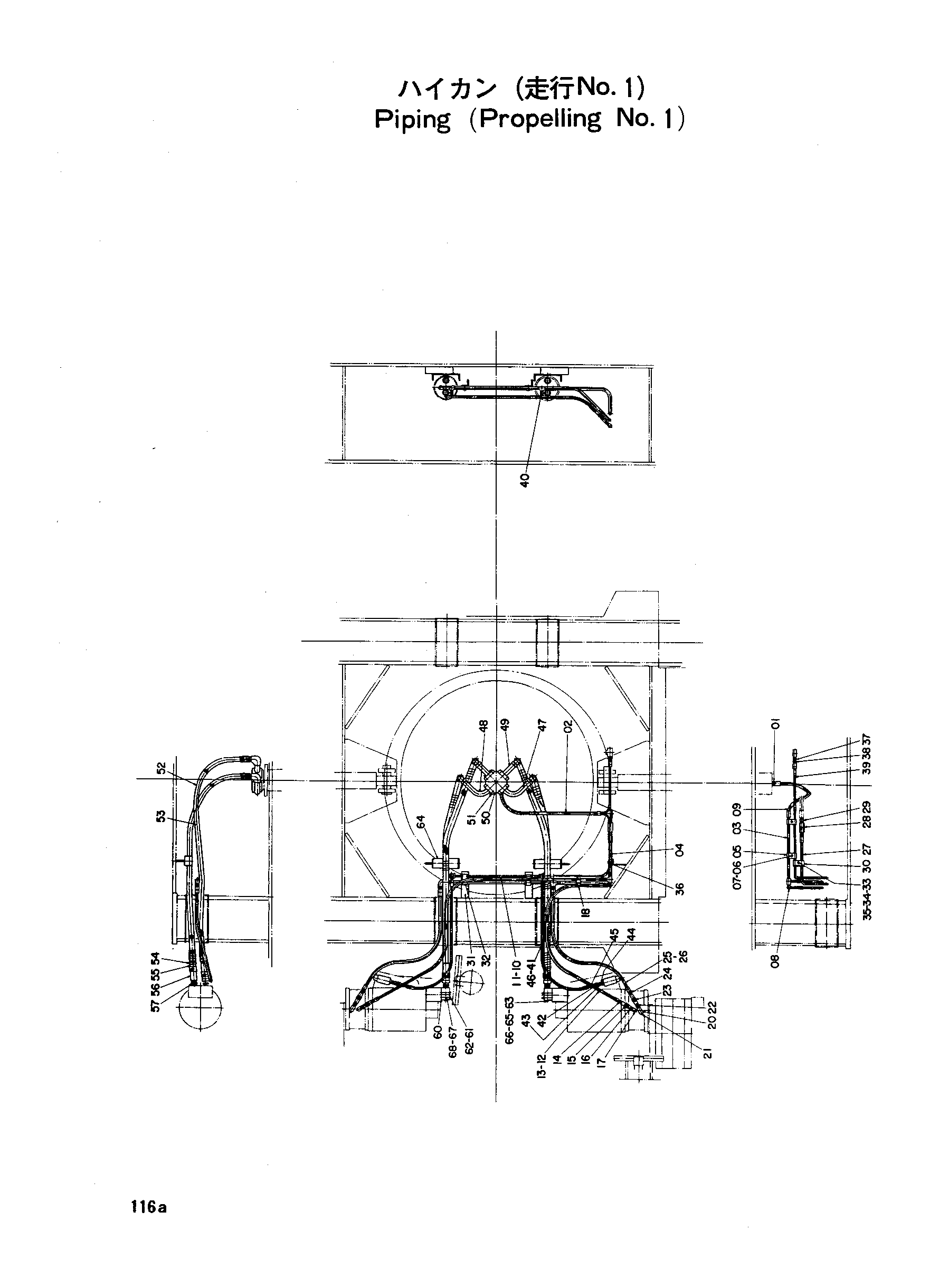

Заводская схема «Трубопроводы(ходовой No.1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1301 | Адаптер | 5 |
| 02 | 4043584 | Резиновый шланг | 1 |
| 03 | 9706774 | Трубка B | 1 |
| 04 | 4001156 | Хомут трубки | 2 |
| 05 | 4021991 | Седло винта | 2 |
| 06 | M111028 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 94-1401 | Адаптер | 1 |
| 09 | 94-2022 | Пробка | 1 |
| 10 | 4509871 | Шланг | 1 |
| 11 | 4054826 | Ппотектор шланг | 1 |
| 12 | 4129755 | Нейлоновый шланг | 1 |
| 13 | 4055160 | Ппотектор шланг | 1 |
| 14 | 4025602 | Муфта | 2 |
| 15 | 4025603 | Муфта | 2 |
| 16 | 94-1701 | Адаптер | 2 |
| 17 | 94-0630 | Угловой штуцер | 2 |
| 18 | 4055312 | Зажим | 10 |
| 20 | 4050772 | Адаптер | 2 |
| 21 | J75284 | Пробка масляный | 2 |
| 22 | 94-1703 | Адаптер | 2 |
| 23 | 4054613 | Муфта | 2 |
| 24 | 94-1303 | Адаптер | 5 |
| 25 | 4136366 | Нейлоновый шланг | 2 |
| 26 | 4053606 | Защитный кожух | 2 |
| 27 | 8010678 | Трубка D | 1 |
| 28 | 4025581 | Обратный клапан | 1 |
| 29 | 94-1703 | Адаптер | 1 |
| 30 | 4072640 | Кронштейн | 1 |
| 31 | 4050771 | Кронштейн | 2 |
| 32 | 4032807 | Хомут трубки | 2 |
| 33 | M111036 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | M501008 | Гайка | 3 |
| 36 | 4072641 | Хомут трубки | 1 |
| 37 | 94-1608 | Переходник | 1 |
| 38 | 94-1301 | Адаптер | 3 |
| 39 | 8010677 | Трубка P | 1 |
| 40 | 94-1401 | Адаптер | 2 |
| 41 | 4067533 | Резиновый шланг | 2 |
| 42 | 4025602 | Муфта | 2 |
| 43 | 4025603 | Муфта | 2 |
| 44 | 94-1701 | Адаптер | 2 |
| 45 | 94-0630 | Угловой штуцер | 2 |
| 46 | 4053616 | Защитный кожух | 2 |
| 47 | 9706816 | Трубопроводы T1 | 1 |
| 48 | 9706817 | Трубопроводы T2 | 1 |
| 49 | 9706818 | Трубопроводы T3 | 2 |
| 50 | A811040 | Уплотнительное кольцо | 4 |
| 51 | M351236 | Болт с внутренним шестигранником | 4 |
| 52 | 4072009 | Резиновый шланг | 2 |
| 53 | 4072008 | Резиновый шланг | 2 |
| 54 | 94-1305 | Адаптер | 4 |
| 55 | 4072221 | Соединение | 4 |
| 56 | 4072222 | Соединение | 4 |
| 57 | 94-1705 | Адаптер | 4 |
| 60 | A811035 | Уплотнительное кольцо | 4 |
| 61 | 4062177 | Болт | 16 |
| 62 | A590912 | Пружинная шайба | 16 |
| 63 | 94-2022 | Пробка | 4 |
| 64 | 9706819 | Опора | 2 |
| 65 | 4077538 | Коллектор RU | 1 |
| 66 | 4077539 | Коллектор RL | 1 |
| 67 | 4077540 | Коллектор LU | 1 |
| 68 | 4077541 | Коллектор LL | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
