Насос трубопроводы (1-2) — HITACHI KH300

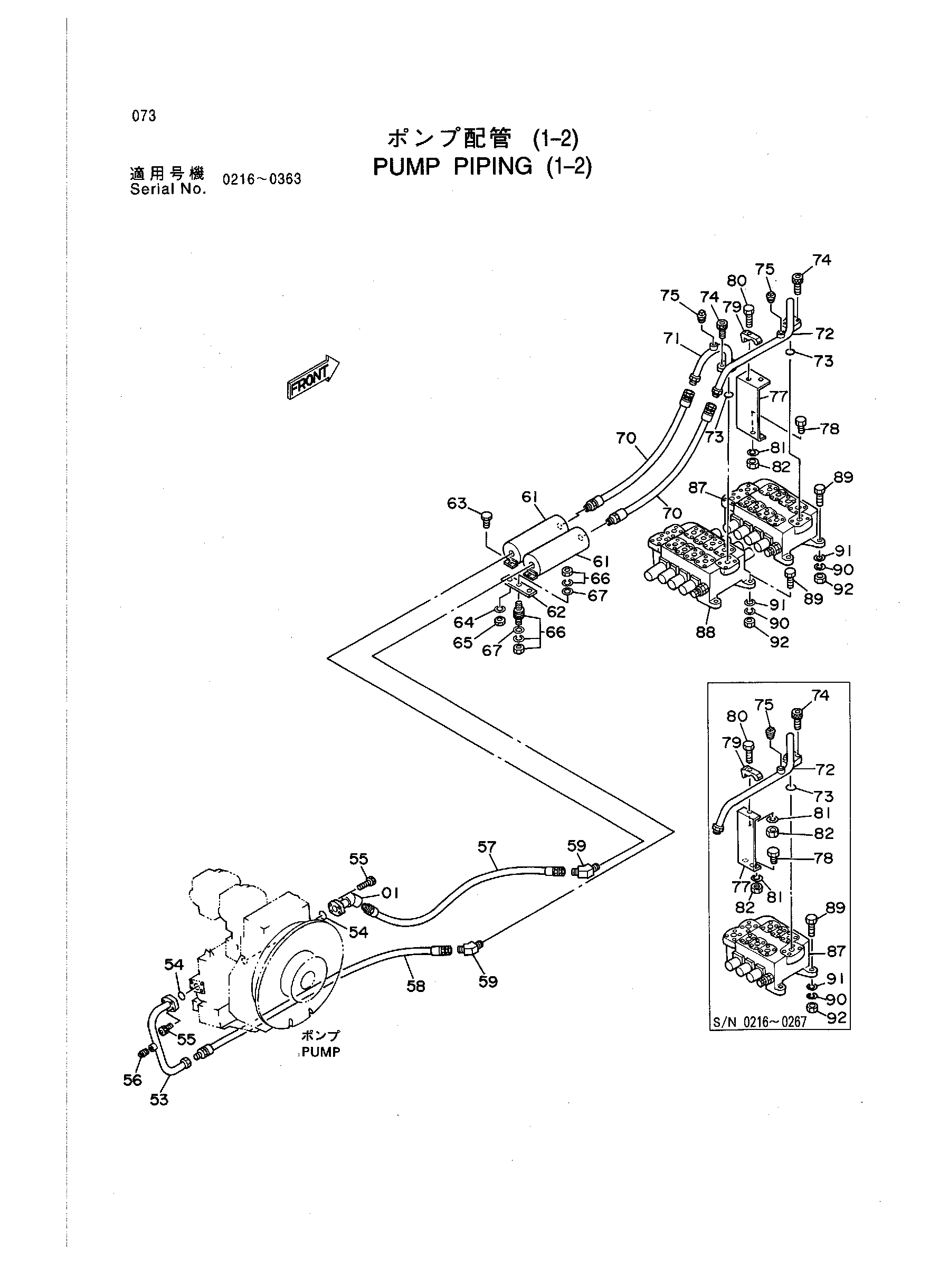

Заводская схема «Насос трубопроводы (1-2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9719941 | Трубка | 1 |
| 53 | 8033188 | Трубка | 1 |
| 54 | 966993 | Уплотнительное кольцо | 2 |
| 55 | M341236 | Болт с внутренним шестигранником | 8 |
| 56 | 94-2023 замена: 447483 | Пробка | 1 |
| 56 | 447483 | Пробка | 1 |
| 57 | 4091798 | Шланг | 1 |
| 58 | 4099875 | Шланг | 1 |
| 59 | 94-1505 | Угловой штуцер | 2 |
| 61 | 9718248 | Трубка | 2 |
| 62 | 4081123 | Сиденье | 2 |
| 63 | J901028 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | J950010 | Гайка | 4 |
| 66 | 4050403 | Резиновая подушка | 2 |
| 67 | A590110 | Шайба | 4 |
| 70 | 4131844 | Шланг | 2 |
| 71 | 9725544 | Трубка | 1 |
| 72 | 8035863 | Трубка | 1 |
| 72 | 8042556 | Трубка | 1 |
| 73 | A811040 | Уплотнительное кольцо | 2 |
| 74 | M341236 | Болт с внутренним шестигранником | 8 |
| 75 | 94-2023 | Пробка | 2 |
| 77 | 4190409 | Кронштейн | 1 |
| 77 | 4227131 | Кронштейн | 1 |
| 78 | J901230 | Болт | 2 |
| 79 | 4053598 | Хомут трубки | 1 |
| 80 | J901265 | Болт | 1 |
| 80 | J901260 | Болт | 1 |
| 81 | A590912 | Пружинная шайба | 3 |
| 82 | J950012 | Гайка | 3 |
| 82 | J950012 | Гайка | 2 |
| 87 | 4155936 | Гидрораспределитель | 1 |
| 87 | 4226458 | Гидрораспределитель | 1 |
| 88 | 4155937 | Гидрораспределитель | 1 |
| 89 | J901255 | Болт | 8 |
| 90 | A590912 | Пружинная шайба | 8 |
| 91 | A590112 | Шайба | 8 |
| 92 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
