Обратный трубопроводы (1) — HITACHI KH300

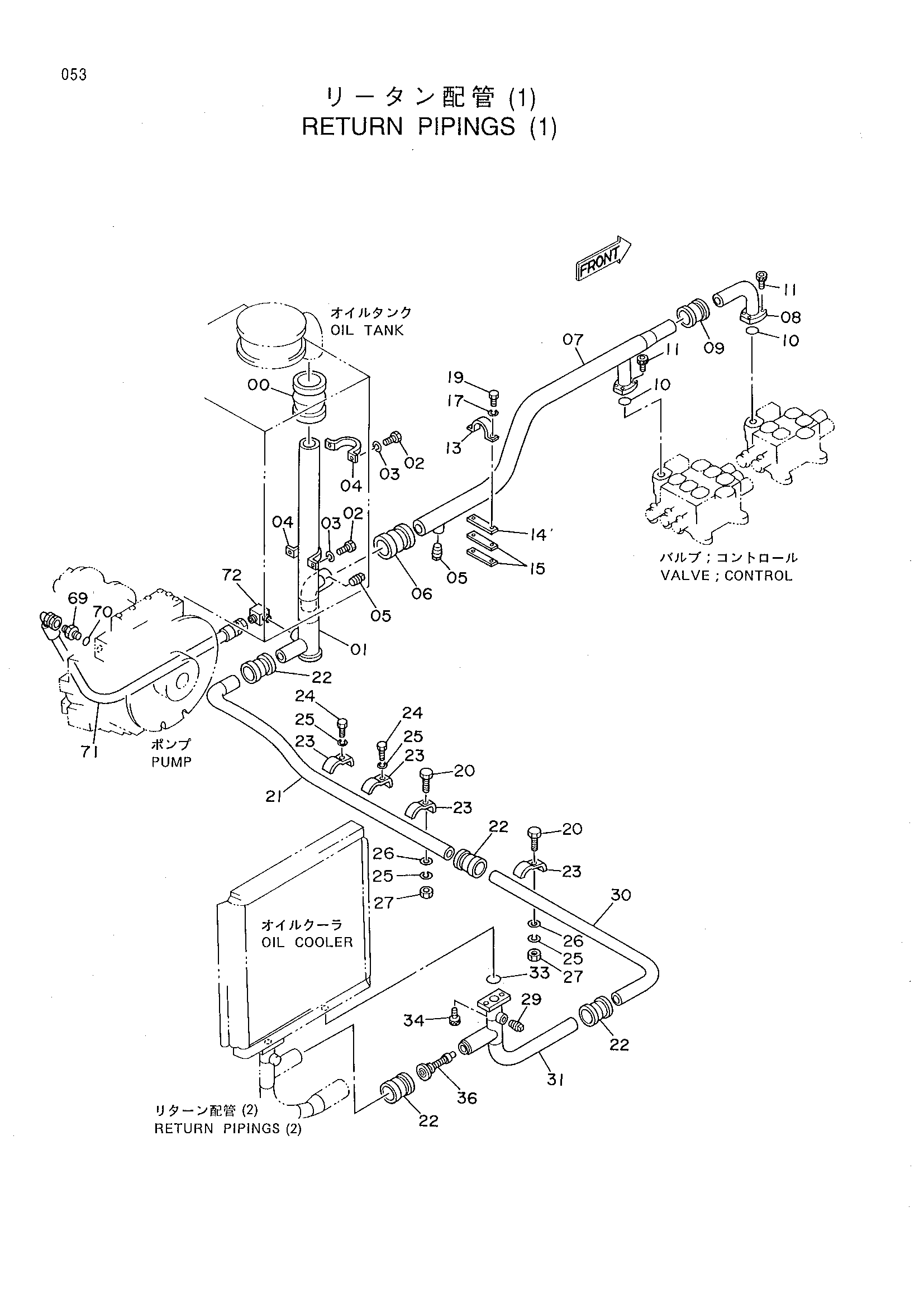

Заводская схема «Обратный трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071215 | Муфта | 1 |
| 01 | 8035129 | Трубка | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4000909 | Хомут трубки | 2 |
| 05 | 94-2025 | Пробка | 2 |
| 06 | 4067833 | Муфта | 1 |
| 07 | 8035130 | Трубка | 1 |
| 08 | 9717803 | Трубка | 1 |
| 09 | 4069801 | Муфта | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M341236 | Болт с внутренним шестигранником | 8 |
| 13 | 4053865 | Хомут трубки | 1 |
| 14 | 4177672 | Регулировочная шайба 4.5 | 1 |
| 15 | 4177671 | Регулировочная шайба 2.3 | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 19 | J901030 | Болт | 2 |
| 20 | J901275 | Болт | 2 |
| 21 | 9724976 | Трубка | 1 |
| 22 | 4067834 | Муфта | 4 |
| 23 | 4053697 | Хомут трубки | 4 |
| 24 | J901265 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | A590112 | Плоская шайба | 2 |
| 27 | J950012 | Гайка | 2 |
| 29 | 447483 | Пробка | 1 |
| 30 | 4190411 | Трубка | 1 |
| 31 | 8035131 | Трубка | 1 |
| 33 | A811050 | Уплотнительное кольцо | 1 |
| 34 | M341236 | Болт с внутренним шестигранником | 2 |
| 36 | 4252129 | Клапан | 1 |
| 69 | 4117470 | Адаптер | 1 |
| 70 | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4188994 | Шланг | 1 |
| 72 | 94-1404 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
