Трубопроводы хйд.таглине — HITACHI KH300

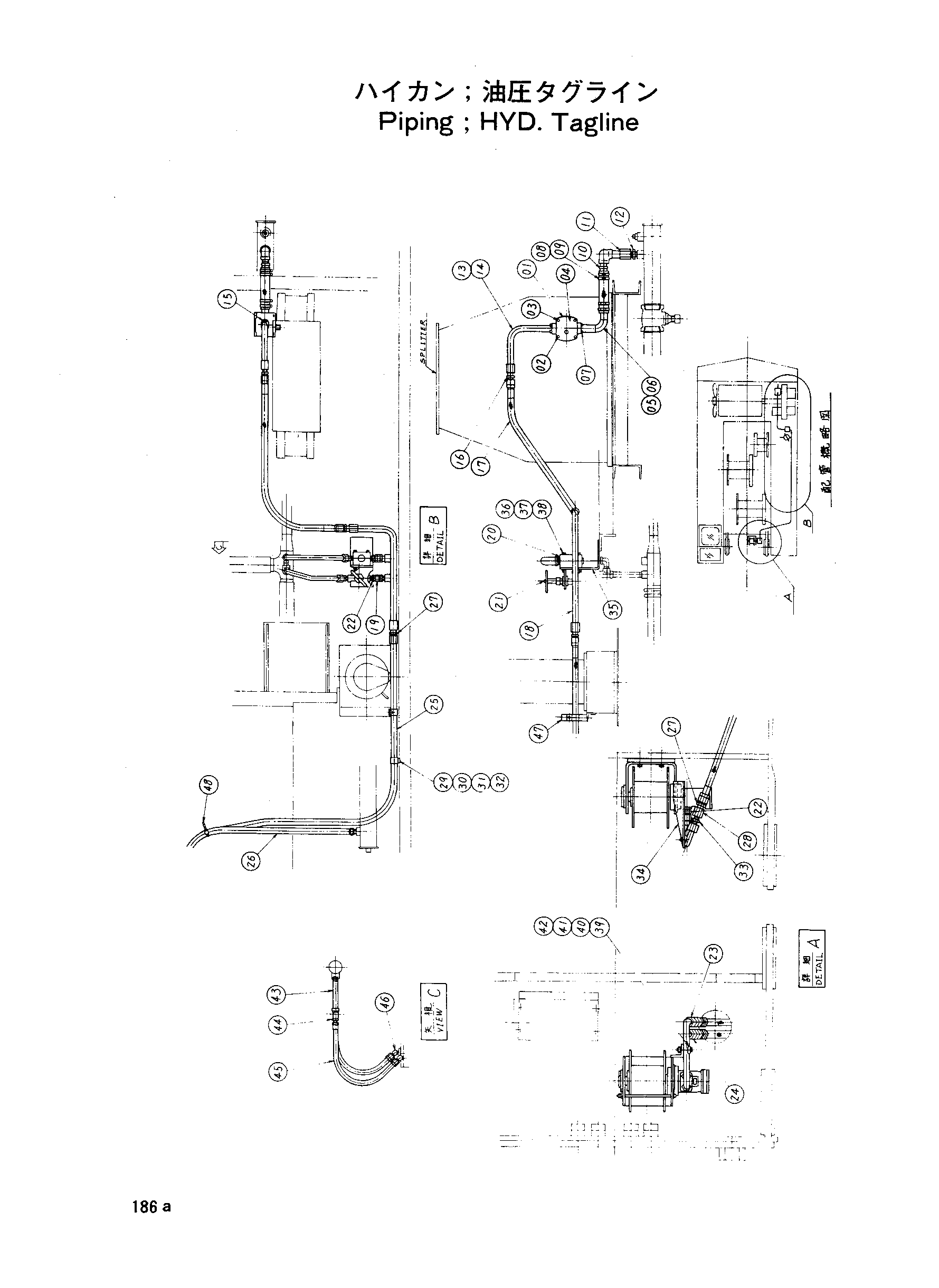

Заводская схема «Трубопроводы хйд.таглине» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4048813	Шестерённый насос	1
02	M340836	Болт с внутренним шестигранником	2
03	M340828	Болт с внутренним шестигранником	2
04	4023585	Манжета	1
05	8008116	Трубка	1
06	A810035	Уплотнительное кольцо	1
07	M340636	Болт с внутренним шестигранником	4
08	4047080	Резиновый шланг	1
09	4011675	Зажим	4
10	4041126	Соединение	1
11	9703836	Трубка	1
12	J70710	Штуцер	1
13	9703411	Трубка	1
14	A810025	Уплотнительное кольцо	1
15	M340636	Болт с внутренним шестигранником	4
16	94-1304	Адаптер	2
17	4041129	Резиновый шланг	1
18	9704296	Трубка	1
19	94-1003	Унион S	2
20	4066795	Предохранительный клапан	1
21	4023814	Запорный клапан	1
22	94-1303	Адаптер	4
23	9707482	Трубка	1
24	9707481	Трубка	1
25	4055291	Шланг	1
26	4028651	Шланг	1
27	94-1304	Адаптер	3
28	94-0688	Редукк S	2
29	4000858	Зажим трубка	3
30	Z455156	Сиденье скре	3
31	M430610	Винт	3
32	A590906	Пружинная шайба	3
33	94-1703	Адаптер	2
34	4077194	Кронштейн	1
35	8011107	Кронштейн	1
36	M200880	Болт	3
37	M500807	Гайка	3
38	A590908	Пружинная шайба	3
39	4001158	Хомут трубки	1
40	M211045	Болт	1
41	M581008	Гайка	1
42	A590910	Пружинная шайба	1
43	9708271	Трубка	1
44	94-0648	Угловой штуцер	1
45	4054364	Резиновый шланг	2
46	94-1503	Адаптер	2
47	4057316	Кронштейн	1
48	4055311	Зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
