Катвалк — HITACHI KH300

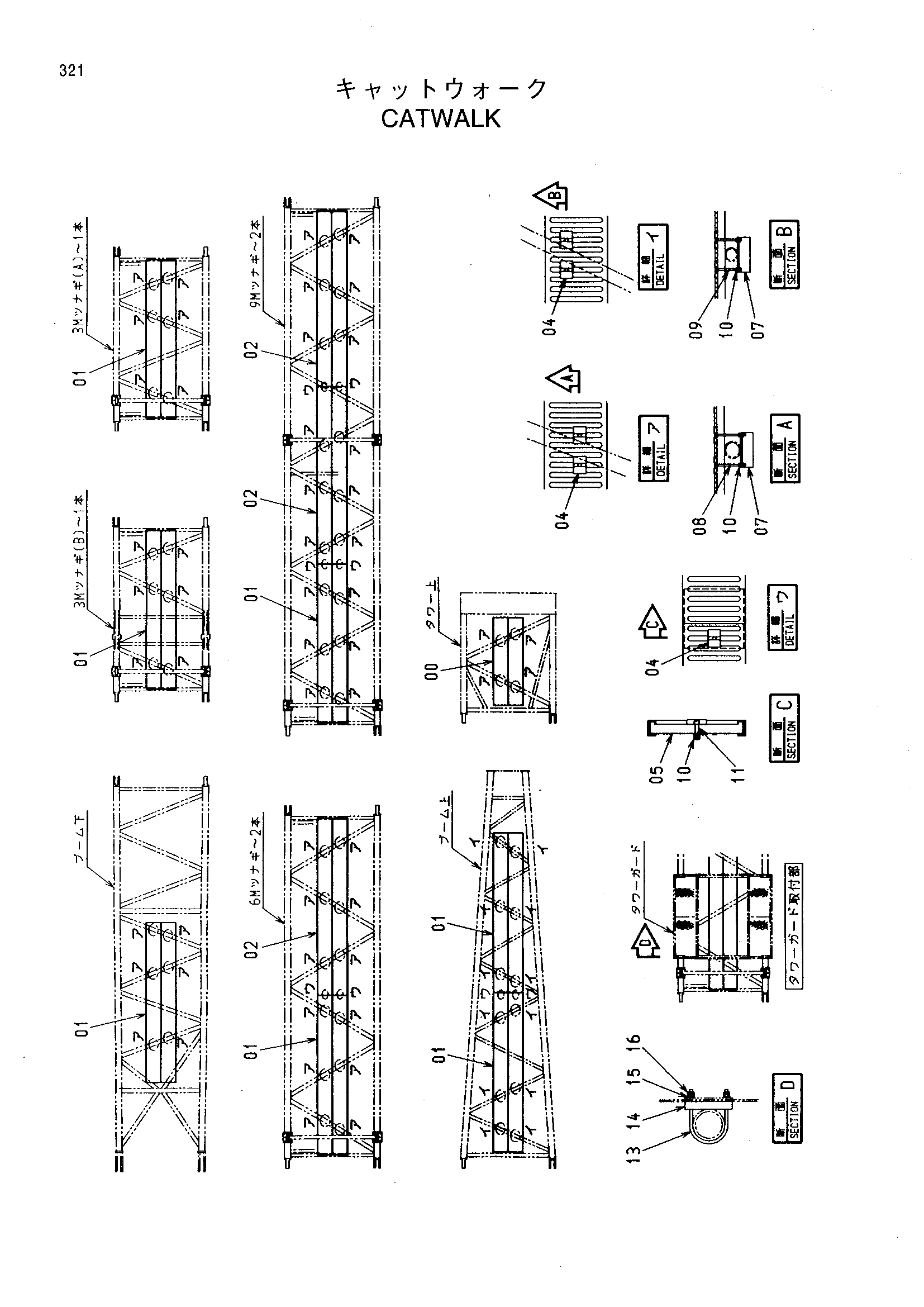

Заводская схема «Катвалк» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4356956 | Катвалк | 2 |
| 01 | 4310231 | Катвалк 2700 | 18 |
| 02 | 4310588 | Катвалк 3000 | 12 |
| 04 | 4310589 | Кронштейн | 202 |
| 05 | 4310590 | Кронштейн | 14 |
| 07 | 4328735 | Кронштейн | 94 |
| 08 | 4327295 | Болт | 164 |
| 09 | 4327290 | Болт | 24 |
| 10 | M500807 | Гайка | 404 |
| 11 | M340840 | Болт с внутренним шестигранником | 14 |
| 13 | 4349653 | U-образный болт | 4 |
| 14 | 4349663 | Шайба | 8 |
| 15 | A590110 | Плоская шайба | 8 |
| 16 | J950010 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
