Гусёк стрелы маст — HITACHI KH300

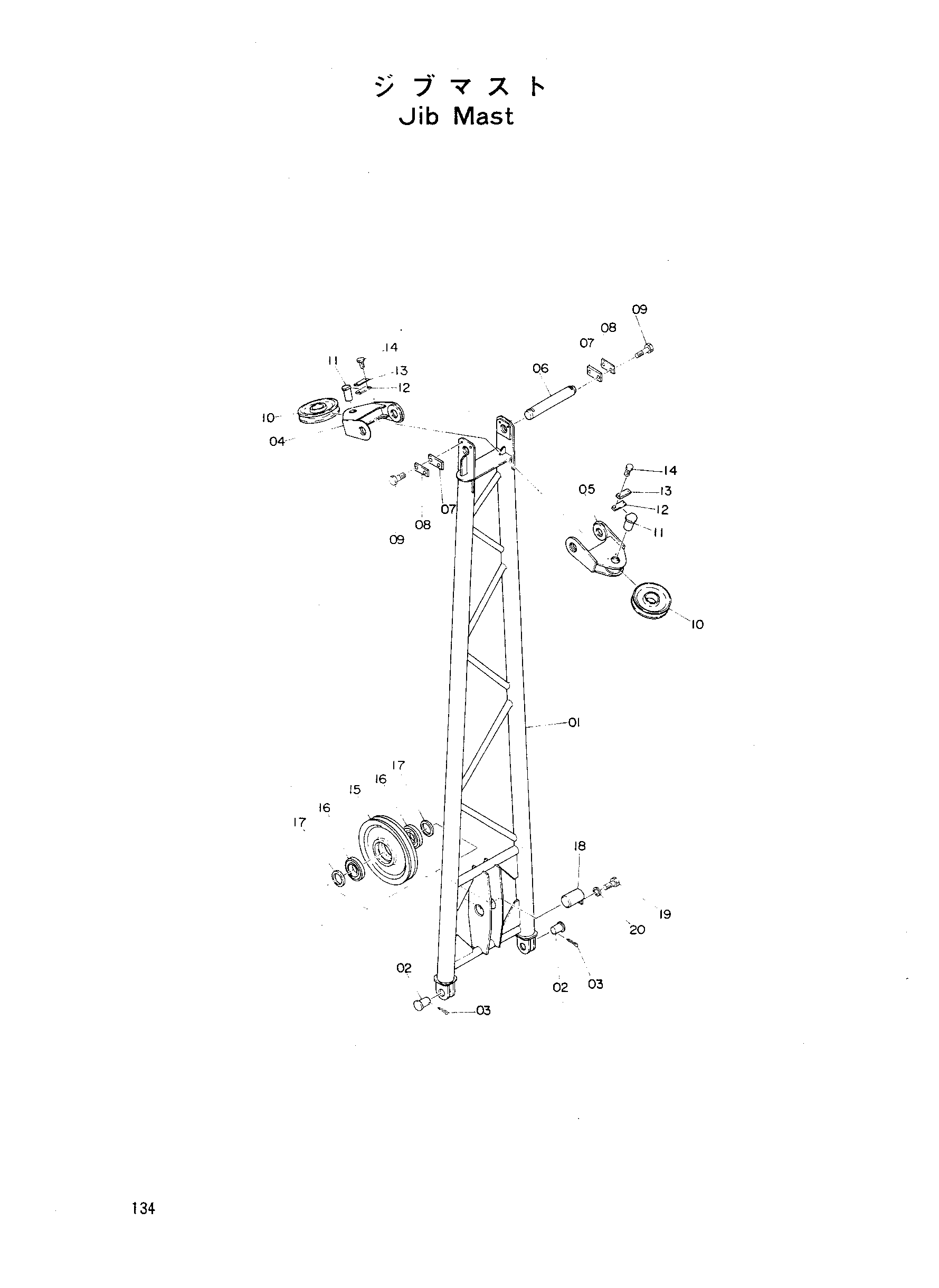

Заводская схема «Гусёк стрелы маст» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7001583 | Гусёк стрелы, маст | 1 |
| 01-20 | 9028165 | Гусёк стрелы маст в сборе | 1 |
| 02 | 4032075 | Палец | 2 |
| 03 | A761000 | Шплинт | 2 |
| 04 | C822846 | Подвес | 1 |
| 05 | C822847 | Подвес | 1 |
| 06 | K417486 | Мост 63 | 1 |
| 07 | X4972 | Стопорная пластина | 2 |
| 08 | X41026 | Стопорная пластина | 2 |
| 09 | M111220 | Болт | 4 |
| 10 | 9008802 | Канатный блок | 2 |
| 11 | 4089816 | Палец | 2 |
| 12 | X4972 | Стопорная пластина | 2 |
| 13 | X41026 | Стопорная пластина | 2 |
| 14 | M211220 | Болт | 4 |
| 15 | 3010171 | Канатный блок | 1 |
| 16 | Z971655 | Шариковый подшипник | 2 |
| 17 | Z442617 | Проставка | 2 |
| 18 | 9702427 | Палец | 1 |
| 19 | M111220 | Болт | 1 |
| 20 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
