Башенный (верхний) — HITACHI KH300

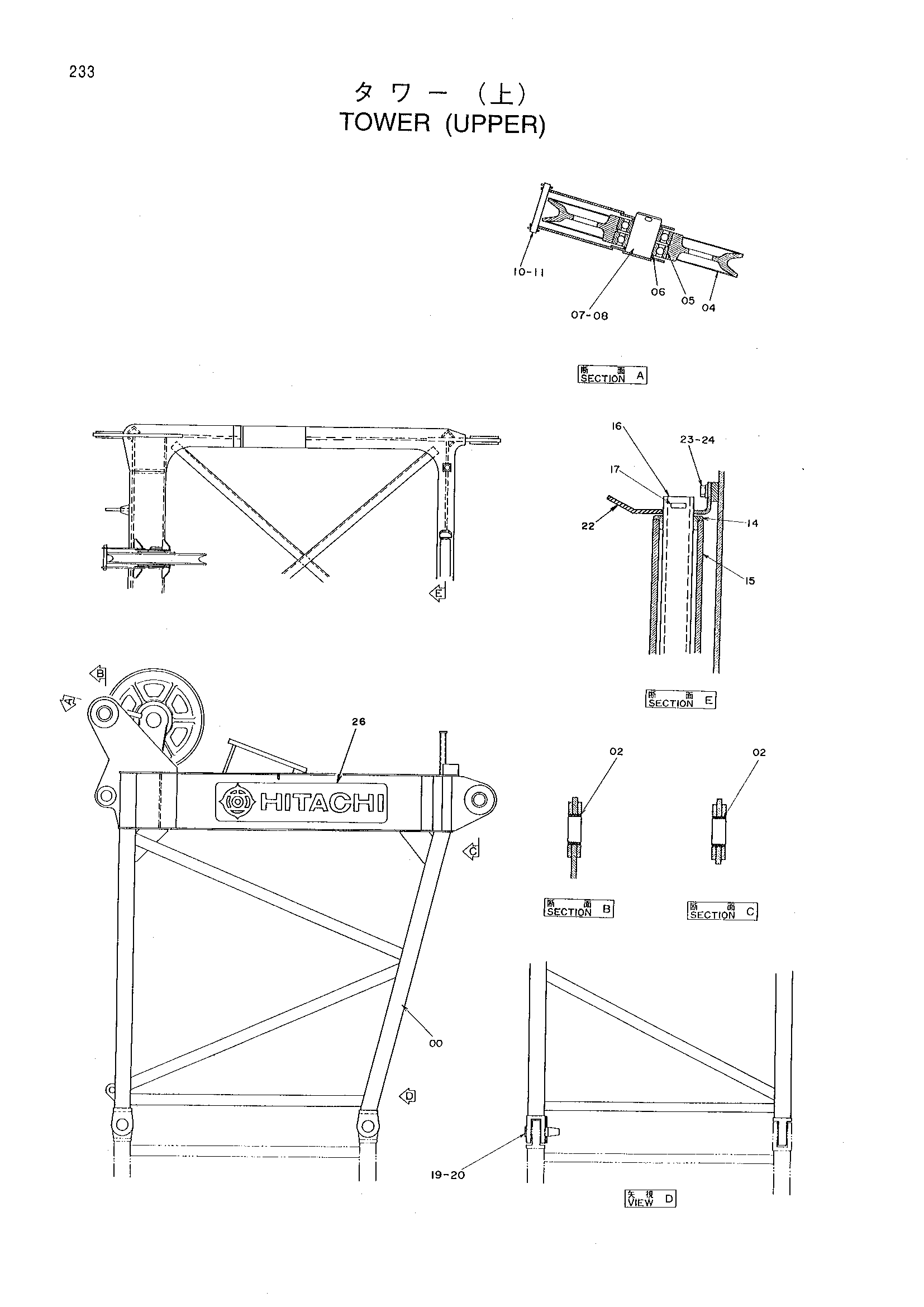

Заводская схема «Башенный (верхний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9150760 | Башенный(верхний) | 1 | |
| 00 | 5005017 | Башенный верхний | 1 |
| 02 | 4171324 | Подшипник DRY | 4 |
| 04 | 3016413 | Канатный блок | 1 |
| 05 | 4042734 | Шариковый подшипник | 2 |
| 06 | 4026536 | Проставка | 2 |
| 07 | 4171326 | Палец | 1 |
| 08 | A761002 | Шплинт | 1 |
| 10 | 4171325 | Палец | 1 |
| 11 | A765028 | Шплинт | 2 |
| 14 | 4142688 | Втулка | 2 |
| 15 | 4163260 | Ролик | 1 |
| 16 | 4171331 | Палец | 1 |
| 17 | A768063 | Шплинт | 2 |
| 19 | 4046619 | Палец | 2 |
| 20 | 4043750 | Стопорный палец | 2 |
| 22 | 4199258 | Кронштейн | 2 |
| 23 | J901220 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 26 | 4072621 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
