Тормоз(дерриккинг) — HITACHI KH300

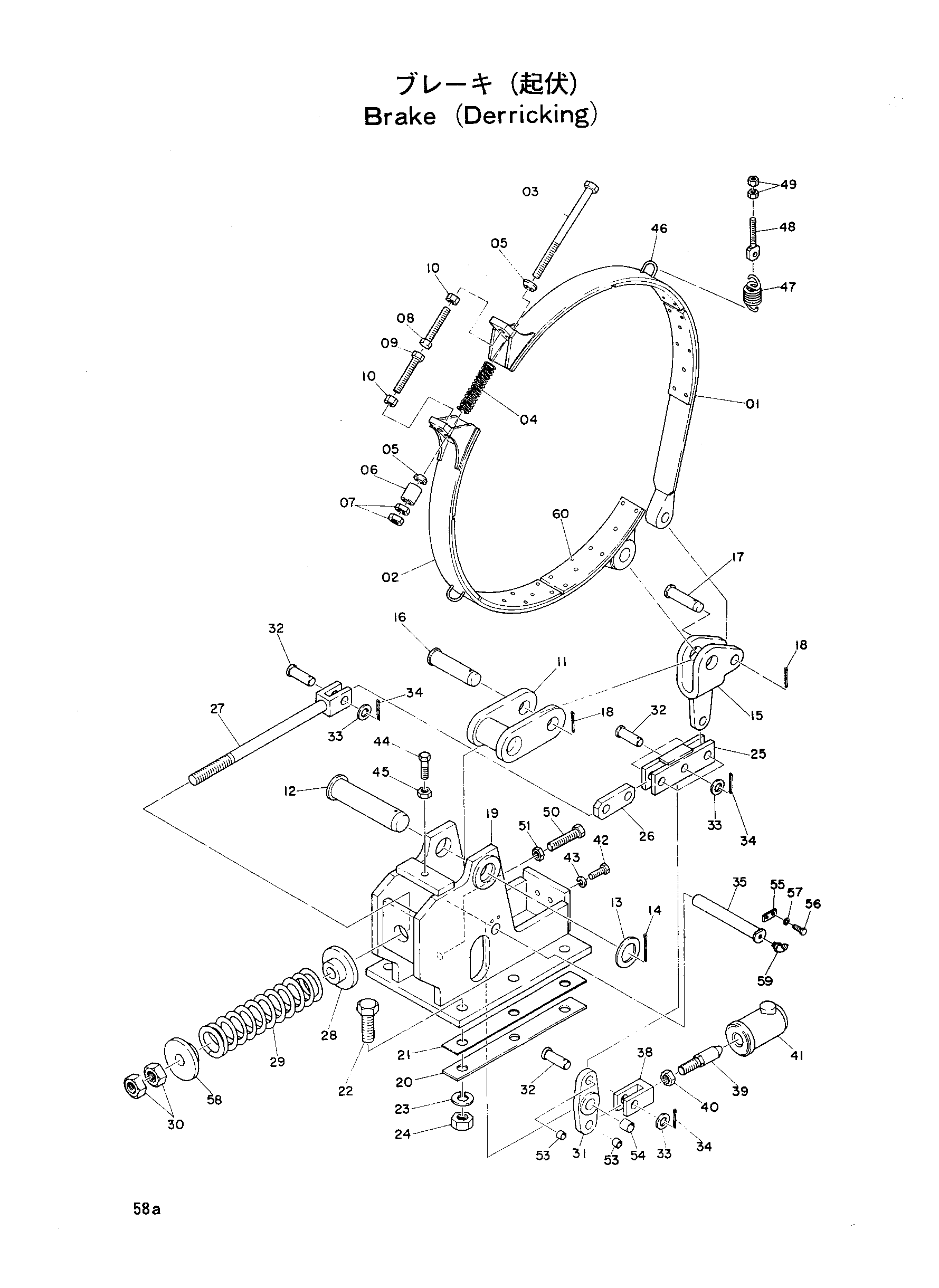

Заводская схема «Тормоз(дерриккинг)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9003413	Лента ливе	1
02	9003410	Лента деад	1
03	Z499925	Болт	1
04	Z411078	Пружина	1
05	Z411079	Шайба	2
06	Z411080	Проставка	1
07	M502722	Гайка	2
08	Z499924	Болт	1
09	Z499926	Болт	1
10	M502016	Гайка	2
11	8002803	Тяга	1
12	4024227	Палец	1
13	A590145	Шайба	1
14	A766063	Шплинт	1
15	8002804	Рычаг	1
16	4003819	Палец	1
17	4015644	Палец	1
18	A766050	Шплинт	2
19	7001499	Кронштейн	1
20	4024231	Регулировочная шайба	6
21	4024232	Регулировочная шайба	6
22	M112480	Болт	6
23	A590924	Пружинная шайба	6
24	M512419	Гайка	6
25	9702266	Рычаг	1
26	4024228	Тяга	1
27	9702267	Шток	1
28	4077834	Седло пружины	1
29	Z424408	Пружина	1
30	M502419	Гайка	2
31	9707638	Рычаг	1
32	4022285	Палец	5
33	A590120	Шайба	5
34	A764032	Шплинт	5
35	4077437	Палец	1
38	4022286	Концевой вилка	1
39	4074128	Шток пусх	1
40	M502012	Гайка	1
41	4048209	Гидроцилиндр масляный	1
42	M111236	Болт	2
43	A590912	Пружинная шайба	2
44	M111650	Болт	1
45	M501613	Гайка	1
46	4024233	Подвес	1
47	Z428864	Пружина тенсио	1
48	4024210	Болт проушина	1
49	M501210	Гайка	2
50	M162071	Болт	1
51	M512012	Гайка	1
53	4075781	Втулка	2
54	4076719	Втулка	1
55	X280071	Стопорная пластина	1
56	M200814	Болт	2
57	A590908	Пружинная шайба	2
58	4024229	Сиденье	1
59	J75581	Штуцер	1
60	Z423127	Накладка	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
