Каталог запчастей HITACHI
Башенный кран ропес — HITACHI KH300

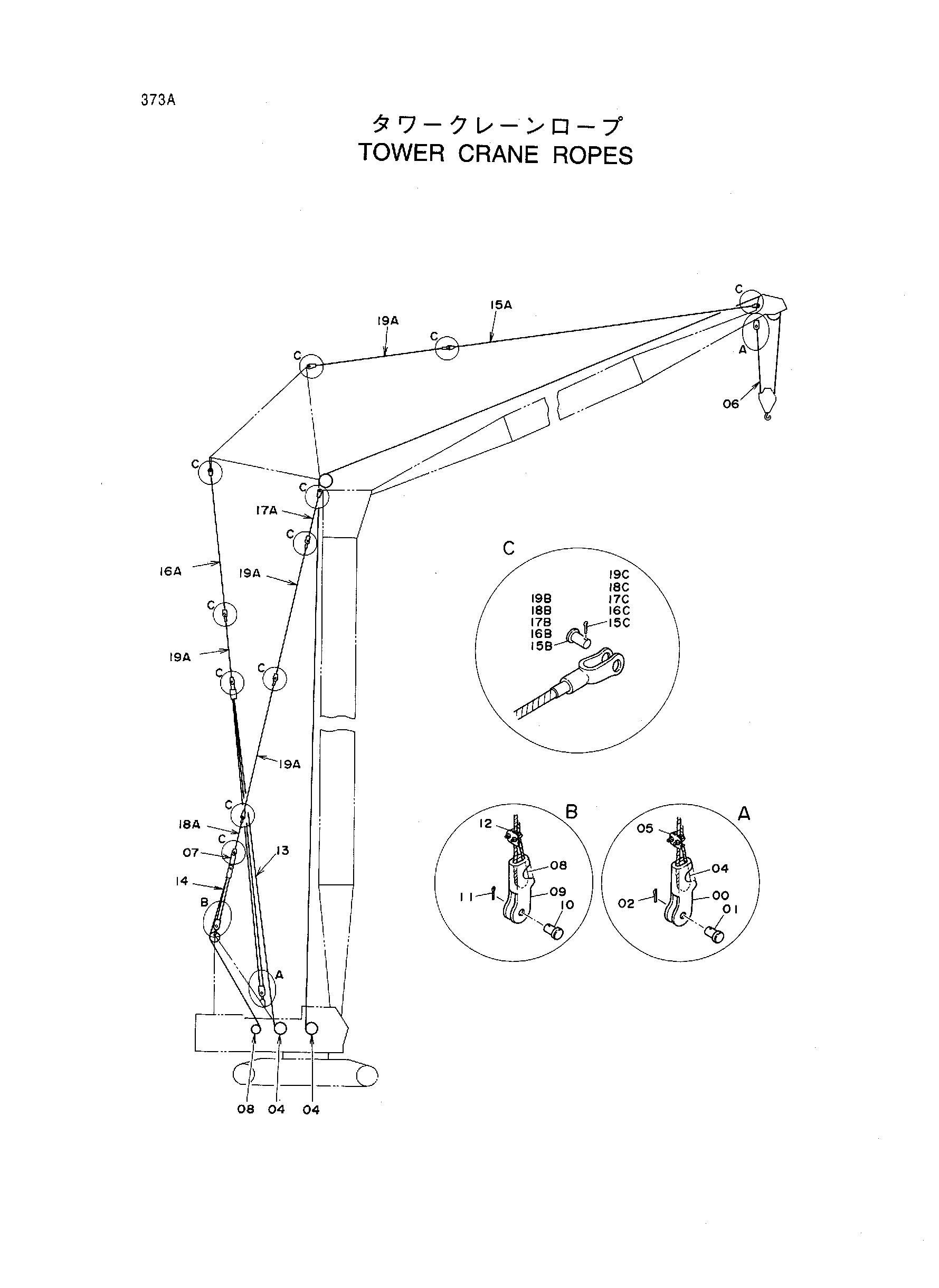

Заводская схема «Башенный кран ропес» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 2 |
| 01 | 4106850 | Палец | 2 |
| 02 | A761080 | Шплинт | 2 |
| 04 | 4097430 | Ведге | 4 |
| 05 | 94-2909 | Зажим канат | 2 |
| 06 | 4098977 | Канат провод | 1 |
| 07 | 4170181 | Тяга | 2 |
| 08 | 4026075 | Ведге | 2 |
| 09 | 3002037 | Разъём канат | 1 |
| 10 | 431983 | Палец | 1 |
| 11 | A768063 | Шплинт | 1 |
| 12 | 94-2907 | Зажим канат | 1 |
| 13 | 4191197 | Канат провод | 1 |
| 14 | 4189295 | Канат провод | 1 |
| 15A-C | 9069126 | Подвесной канат 19.75M узел | 2 |
| 15A | 8036623 | Канат подвесной | 1 |
| 15B | 4062839 | Палец | 2 |
| 15C | A761000 | Шплинт | 2 |
| 16A-C | 9069127 | Подвесной канат 9.4M в сборе | 2 |
| 16A | 8036624 | Канат подвесной | 1 |
| 16B | 4062839 | Палец | 2 |
| 16C | A761000 | Шплинт | 2 |
| 17A-C | 9069124 | Подвесной канат 2.25M узел' | 2 |
| 17A | 8036622 | Канат подвесной | 1 |
| 17B | 4062839 | Палец | 2 |
| 17C | A761000 | Шплинт | 2 |
| 18A-C | 9069125 | Подвесной канат 1.5M в сборе | 2 |
| 18A | 8030071 | Канат подвесной | 1 |
| 18B | 4062839 | Палец | 1 |
| 18C | A761000 | Шплинт | 1 |
| 19A-C | 9053896 | Подвесной канат 3.0M в сборе | 8 |
| 19A | 8024699 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
| 19A-C | 9053897 | Подвесной канат 6.0M в сборе | 10 |
| 19A | 8024700 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
| 19A-C | 9053898 | Подвесной канат 9.0M в сборе | 6 |
| 19A | 8024701 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
