Крюк 80T — HITACHI KH300

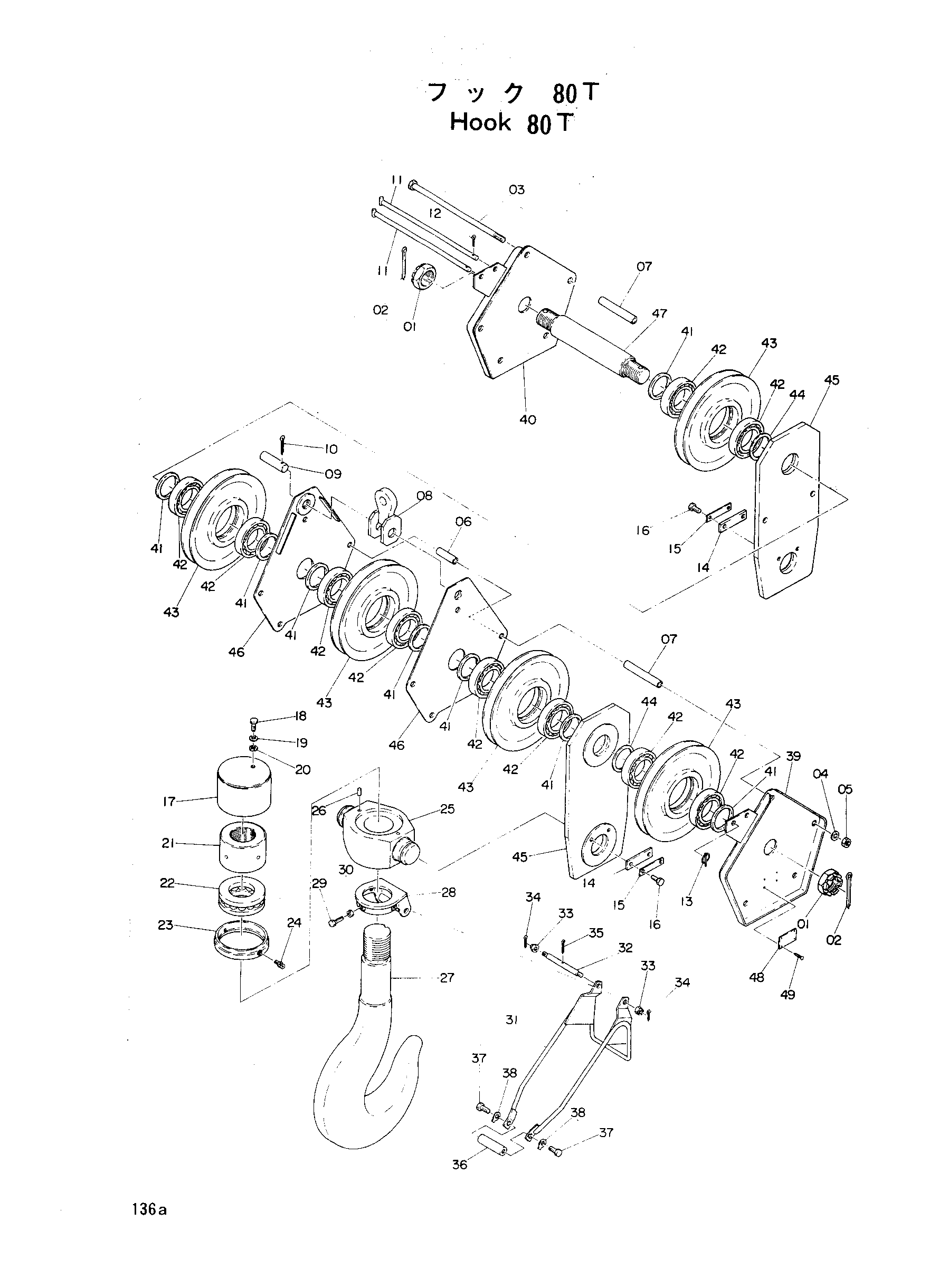

Заводская схема «Крюк 80T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4025938 | Корончатая гайка | 2 |
| 02 | 4025937 | Шплинт | 2 |
| 03 | 4025939 | Болт | 5 |
| 04 | A590927 | Пружинная шайба | 5 |
| 05 | M502722 | Гайка | 5 |
| 06 | 4025940 | Трубка | 13 |
| 07 | K416248 | Трубка | 6 |
| 08 | 9702406 | Тяга | 1 |
| 09 | 4025941 | Палец | 1 |
| 10 | A761000 | Шплинт | 1 |
| 11 | 9703011 | Палец | 2 |
| 12 | A768045 | Шплинт | 1 |
| 13 | 4001834 | Палец | 1 |
| 14 | X4975 | Стопорная пластина | 2 |
| 15 | X41042 | Ограничитель | 2 |
| 16 | M112036 | Болт | 4 |
| 17 | K959778 | Крышка | 1 |
| 18 | M212028 | Болт | 1 |
| 19 | A590120 | Шайба | 1 |
| 20 | C443814 | Кольцо | 1 |
| 21 | K416247 | Гайка | 1 |
| 22 | 4025943 | Подшипник шарик | 1 |
| 23 | K416265 | Защита масляный | 1 |
| 24 | J75682 | Штуцер | 2 |
| 25 | C348213 | Труннион | 1 |
| 26 | J400510 | Довел | 2 |
| 27 | C348217 | Крюк | 1 |
| 28 | C822723 | 1 | |
| 29 | M261656 | Болт | 3 |
| 30 | M581613 | Гайка винг | 3 |
| 31 | C822722 | Рычаг | 1 |
| 32 | K416250 | Винт шток | 1 |
| 33 | 4025945 | Корончатая гайка | 2 |
| 34 | A764032 | Шплинт | 2 |
| 35 | A768063 | Шплинт | 1 |
| 36 | K46370 | Шток M20 | 1 |
| 37 | M212028 | Болт | 2 |
| 38 | A590420 | Шайба | 2 |
| 39 | 8003003 | Пластина защита | 1 |
| 40 | 8004977 | Пластина защита | 1 |
| 41 | 4025942 | Проставка | 8 |
| 42 | 4023691 | Подшипник шарик | 10 |
| 43 | 3010172 | Канатный блок | 5 |
| 44 | 4026005 | Проставка | 2 |
| 45 | 8003001 | Подвес | 2 |
| 46 | 8003002 | Пластина | 2 |
| 47 | 4025936 | Мост | 1 |
| 48 | Z495652 | Информационная табличка | 1 |
| 49 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
