Глушитель — HITACHI KH300

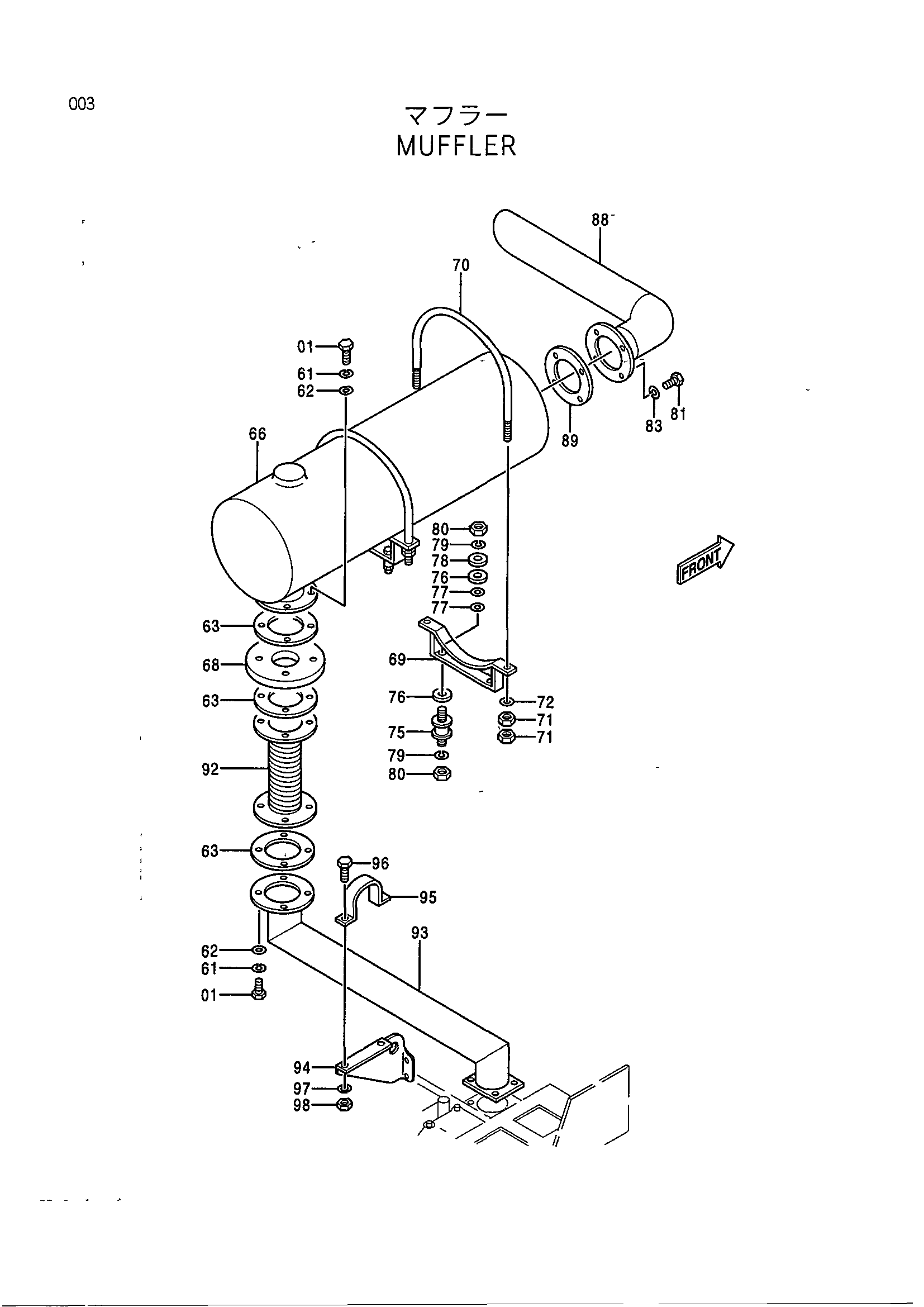

Заводская схема «Глушитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901235 | Болт | 8 |
| 61 | A590912 | Пружинная шайба | 8 |
| 62 | A590112 | Плоская шайба | 8 |
| 63 | 4023579 | Прокладка | 3 |
| 66 | 4203731 | Глушитель | 1 |
| 68 | 4203730 | Крышка | 1 |
| 69 | 8065162 | Кронштейн | 2 |
| 70 | 4226270 | U-образный болт | 2 |
| 71 | J950010 | Гайка | 8 |
| 72 | A590110 | Плоская шайба | 4 |
| 75 | 4172238 | Резиновая подушка | 4 |
| 76 | 4172240 | Манжета | 8 |
| 77 | 4172239 | Манжета | 8 |
| 78 | 4172241 | Шайба | 4 |
| 79 | A590906 | Пружинная шайба | 8 |
| 80 | M500605 | Гайка | 8 |
| 81 | J901228 | Болт | 4 |
| 83 | A590912 | Пружинная шайба | 4 |
| 88 | 8055782 | Трубка таил | 1 |
| 89 | 4203729 | Прокладка | 1 |
| 92 | 4176474 | Трубка флексибле | 1 |
| 93 | 8036992 | Трубка | 1 |
| 94 | 4195591 | Стойка | 1 |
| 95 | 4000910 | Хомут трубки | 1 |
| 96 | J901025 | Болт | 2 |
| 97 | A590910 | Пружинная шайба | 2 |
| 98 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
