Гусёк стрелы стрела (верхний) — HITACHI KH300

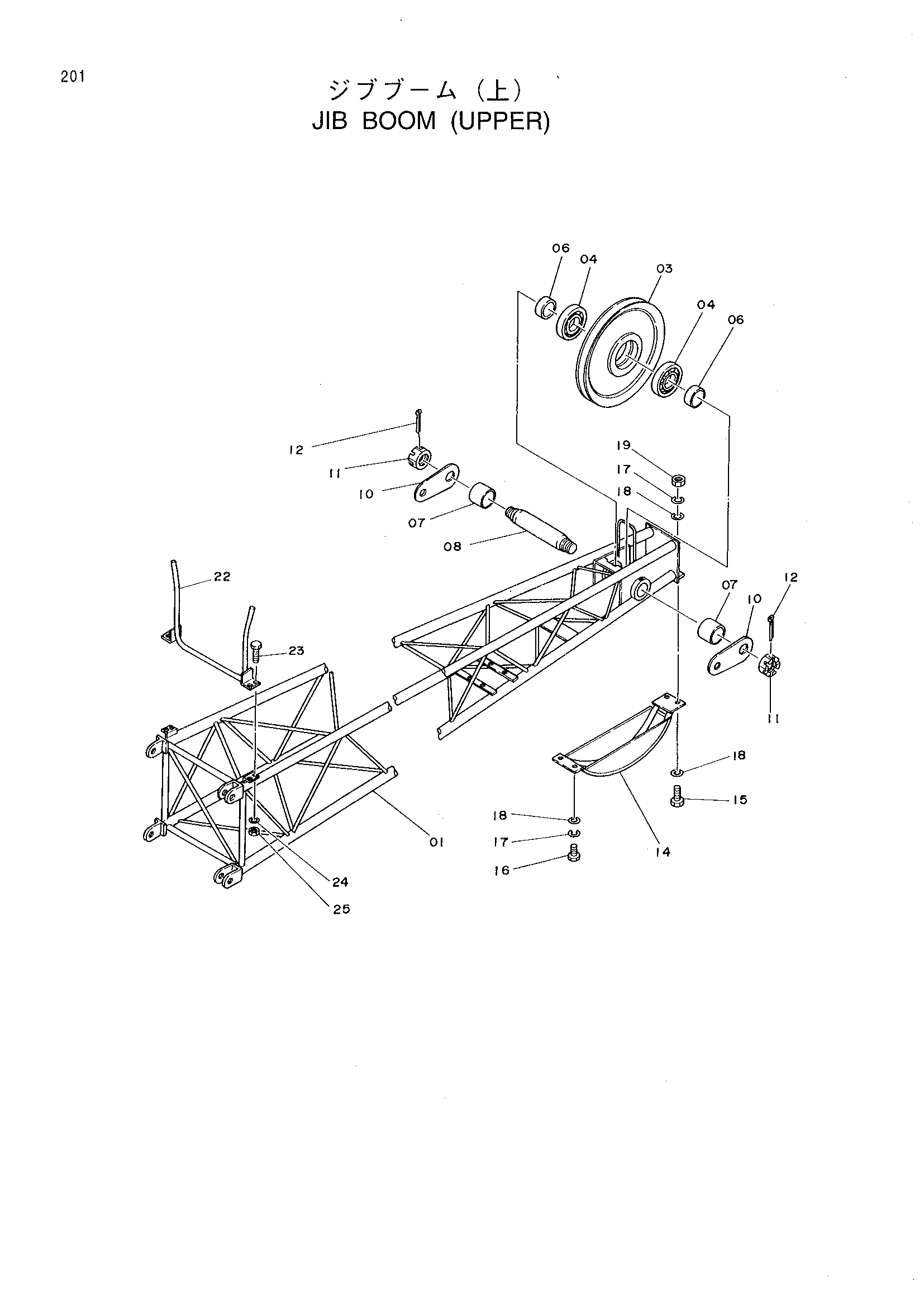

Заводская схема «Гусёк стрелы стрела (верхний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9087044 | Гусёк стрелы стрела | 1 | |
| 01 | 6006933 | Гусёк стрелы боом-уп | 1 |
| 03 | 3016413 | Канатный блок | 1 |
| 04 | 4042734 | Шариковый подшипник | 2 |
| 06 | 4164567 | Проставка | 2 |
| 07 | 4164568 | Проставка | 2 |
| 08 | 4164565 | Мост | 1 |
| 10 | 4164569 | Тяга | 2 |
| 11 | 4006506 | Гайка | 2 |
| 12 | A761002 | Шплинт | 2 |
| 14 | 8021230 | Направляющая каната | 1 |
| 15 | J901640 | Болт | 2 |
| 16 | J901630 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 4 |
| 18 | A590116 | Шайба | 6 |
| 19 | J950016 | Гайка | 2 |
| 22 | 8003116 | Направляющая каната | 1 |
| 23 | J901030 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
