Барабан в сборе — HITACHI KH300

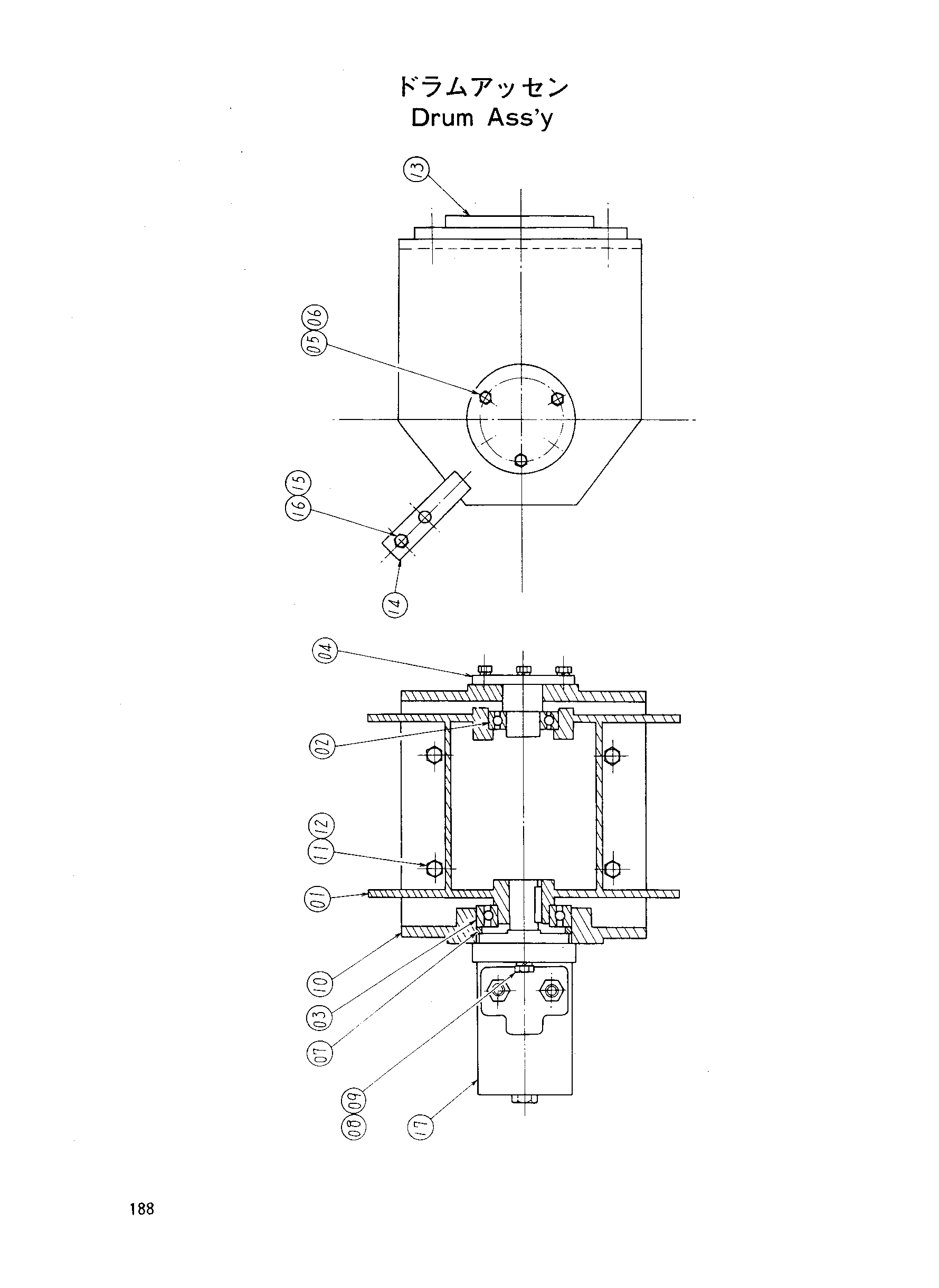

Заводская схема «Барабан в сборе» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8010369 | Барабан | 1 |
| 02 | Z999737 | Шариковый подшипник | 1 |
| 03 | Z950609 | Подшипник шарик | 1 |
| 04 | 9703946 | Мост | 1 |
| 05 | A590910 | Пружинная шайба | 3 |
| 06 | M111025 | Болт | 3 |
| 07 | 4048924 | Проставка | 1 |
| 08 | M111228 | Болт | 2 |
| 09 | A590412 | Шайба | 2 |
| 10 | 8005847 | Кронштейн барабан | 1 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | M111225 | Болт | 4 |
| 13 | 4051181 | Кронштейн | 1 |
| 14 | 4063519 | Кронштейн | 2 |
| 15 | 4062631 | Болт | 1 |
| 16 | M581613 | Гайка винг | 2 |
| 17 | 4077195 | Гидромотор трокхоид | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
