Стояночный тормоз рычаг — HITACHI KH300

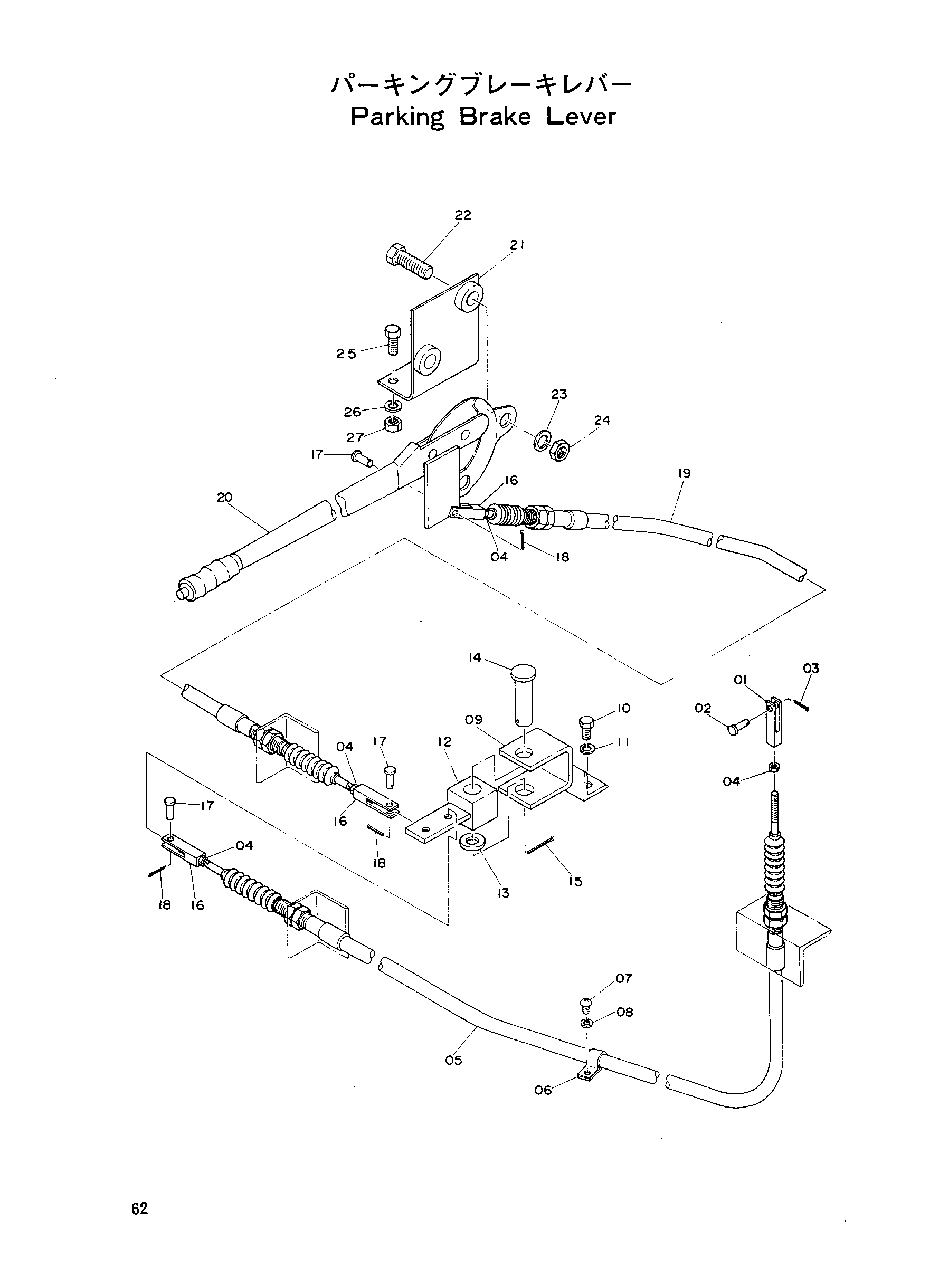

Заводская схема «Стояночный тормоз рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020675 | Концевой вилка | 1 |
| 02 | A741026 | Палец | 1 |
| 03 | A763016 | Шплинт | 1 |
| 04 | M500807 | Гайка | 4 |
| 05 | 4058262 | Трос управления | 1 |
| 06 | 4033044 | Хомут трос | 4 |
| 07 | M430810 | Винт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 9702848 | Держатель | 1 |
| 10 | M111016 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 9702847 | Рычаг | 1 |
| 13 | Z488855 | Проставка | 1 |
| 14 | 4033043 | Палец | 1 |
| 15 | A765032 | Шплинт | 1 |
| 16 | M980844 | Концевой вилка | 3 |
| 17 | A740821 | Палец | 3 |
| 18 | A762013 | Шплинт | 3 |
| 19 | 4058261 | Трос управления | 1 |
| 20 | 8001734 | Рычаг | 1 |
| 21 | 9701434 | Кронштейн | 1 |
| 22 | M111445 | Болт | 2 |
| 23 | A590914 | Пружинная шайба | 2 |
| 24 | M501411 | Гайка | 2 |
| 25 | M111025 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | M501008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
