Нагрузка скале — HITACHI KH300

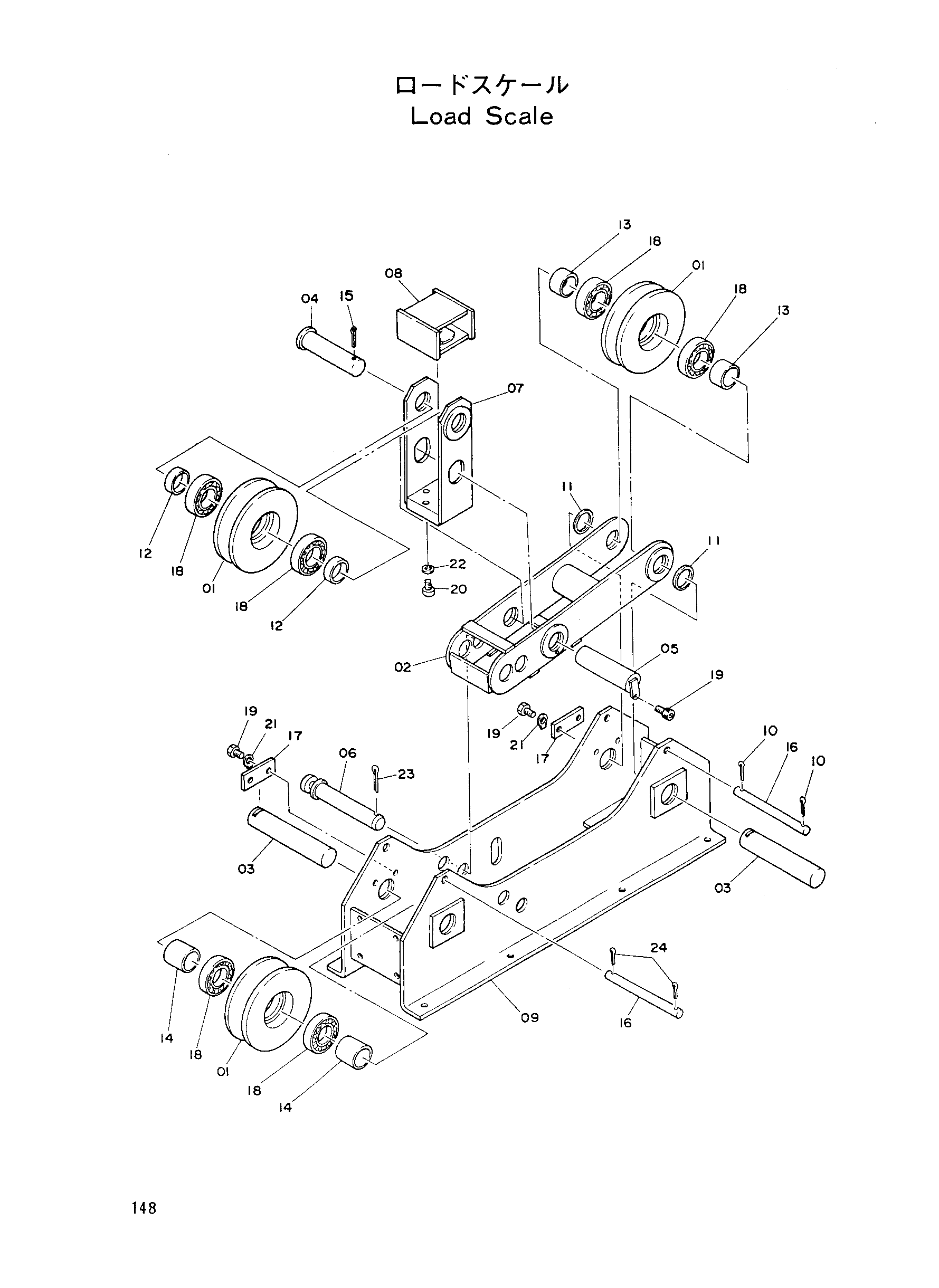

Заводская схема «Нагрузка скале» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3015978 | Канатный блок | 3 |
| 02 | 4095884 | Рукоять | 1 |
| 03 | 4095885 | Вал | 2 |
| 04 | 4095886 | Вал | 1 |
| 05 | 4095887 | Вал | 1 |
| 06 | 4095888 | Палец | 1 |
| 07 | 4095889 | Рама | 1 |
| 08 | 4095890 | Кронштейн | 1 |
| 09 | 4095891 | Хаусинг | 1 |
| 10 | A763025 | Шплинт | 4 |
| 11 | 4095893 | Проставка | 2 |
| 12 | 4095894 | Проставка | 2 |
| 13 | 4095895 | Проставка | 2 |
| 14 | 4095896 | Проставка | 2 |
| 15 | A765063 | Шплинт | 1 |
| 16 | 4095898 | Палец | 2 |
| 17 | 4095899 | Стопорная пластина | 2 |
| 18 | 4095883 | Брг.балл | 6 |
| 19 | M340614 | Болт | 1 |
| 20 | M430525 | Винт | 4 |
| 21 | A590408 | Шайба | 4 |
| 22 | A590905 | Пружинная шайба | 4 |
| 23 | Z487041 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
