Барабан радиатор — HITACHI KH300

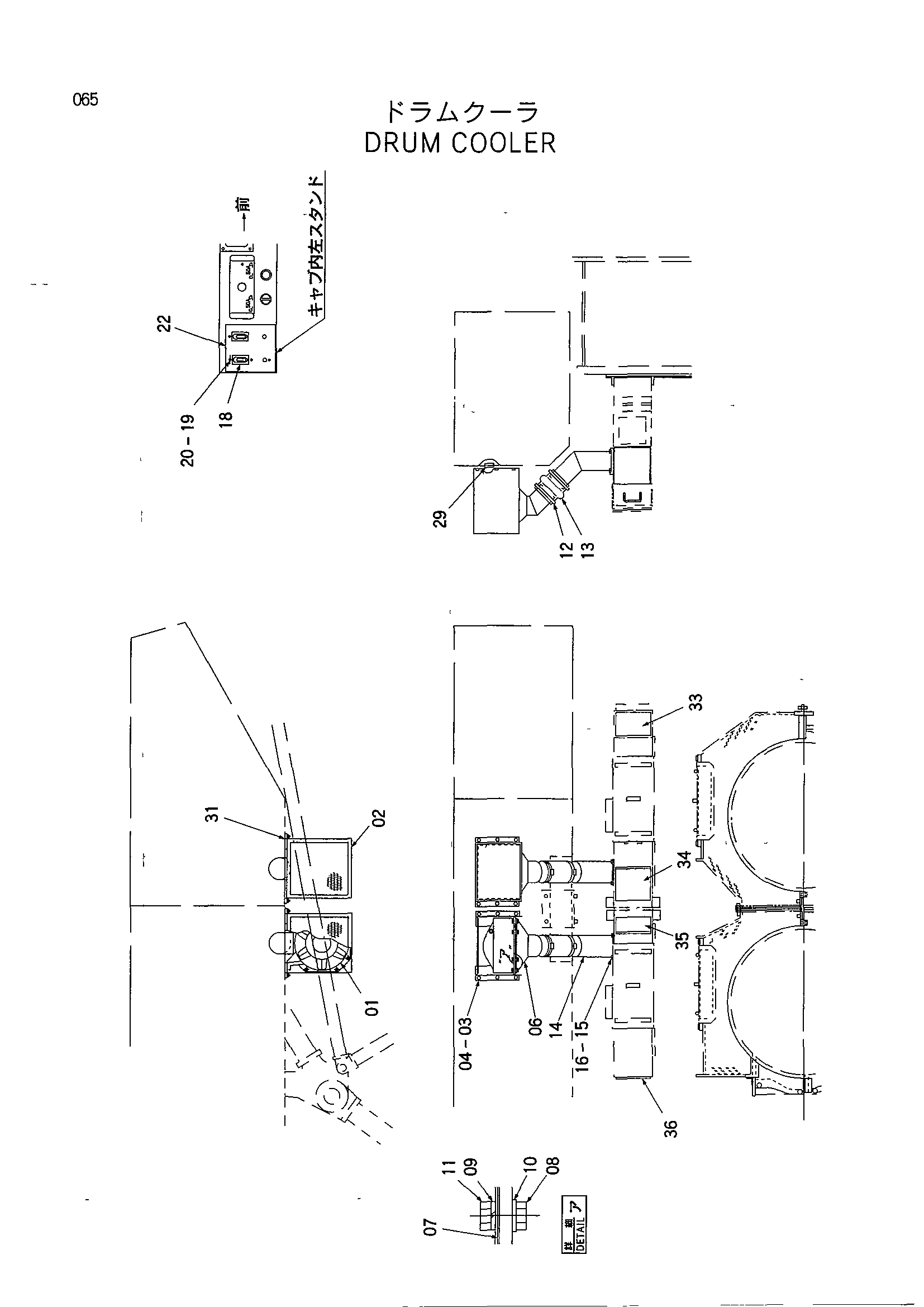

Заводская схема «Барабан радиатор» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4095735 | Вентилятор | 2 |
| 02 | 8015647 | Крышка | 2 |
| 03 | J901016 | Болт | 20 |
| 04 | A590910 | Пружинная шайба | 20 |
| 06 | 8055715 | Воздуховод | 2 |
| 07 | 4095732 | Манжета | 2 |
| 08 | J901025 | Болт | 16 |
| 09 | A590910 | Пружинная шайба | 16 |
| 10 | A590110 | Плоская шайба | 16 |
| 11 | J950010 | Гайка | 16 |
| 12 | 4034699 | Хомут шланга | 4 |
| 13 | 4118590 | Резиновый шланг | 2 |
| 14 | 9746171 | Воздуховод | 2 |
| 15 | J901025 | Болт | 8 |
| 16 | A590910 | Пружинная шайба | 8 |
| 18 | 4044949 | Защитный кожух | 2 |
| 19 | M430308 | Винт | 4 |
| 20 | A590903 | Пружинная шайба | 4 |
| 22 | 3072959 | Информационная табличка | 1 |
| 29 | 94-2817 | Резиновая втулка | 2 |
| 31 | 4194611 | Седло винта | 4 |
| 33 | 4351109 | Пластина | 1 |
| 34 | 4351110 | Пластина | 1 |
| 35 | 4351108 | Пластина | 1 |
| 36 | 4351107 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
