Аиркрафт маяк (башенный кран) — HITACHI KH300

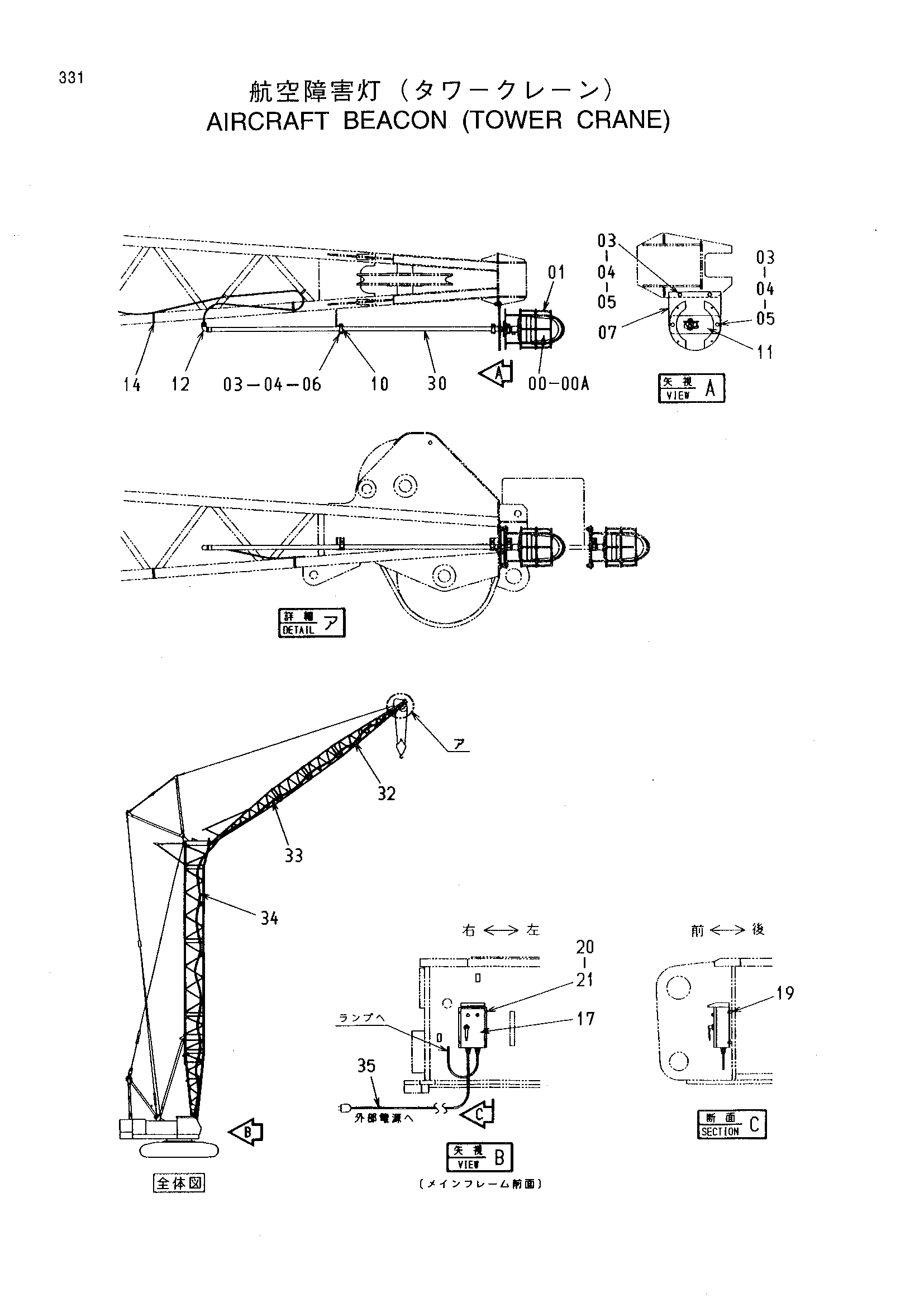

Заводская схема «Аиркрафт маяк (башенный кран)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-21 | 9123223 | Фонарь | 1 |
| 00 | 4046379 | Фонарь | 1 |
| 00A | 4245826 | Фонарь | 1 |
| 01 | 9724107 | Защитный кожух | 1 |
| 03 | A590912 | Пружинная шайба | 7 |
| 04 | J950012 | Гайка | 7 |
| 05 | J901235 | Болт | 4 |
| 06 | J901255 | Болт | 3 |
| 07 | 9709856 | Кронштейн | 1 |
| 10 | 4053595 | Хомут трубки | 3 |
| 11 | 9727235 | Кронштейн | 1 |
| 12 | 4012936 | Разъём | 1 |
| 14 | 4055312 | Ленточный зажим | 45 |
| 17 | 4135757 | Фласхер | 1 |
| 19 | 455156 | Седло винта | 4 |
| 20 | M430610 | Винт | 4 |
| 21 | A590906 | Пружинная шайба | 4 |
| 30 | 9714845 | Трубка | 1 |
| 32-35 | 4275738 | Проводка | 1 |
| 32 | 4249056 | Трос кабтйре | 1 |
| 33 | 4249057 | Трос кабтйре | 1 |
| 34 | 4249054 | Трос кабтйре | 1 |
| 35 | 4249055 | Трос кабтйре | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
