Трубопроводы(фильтр) — HITACHI KH300

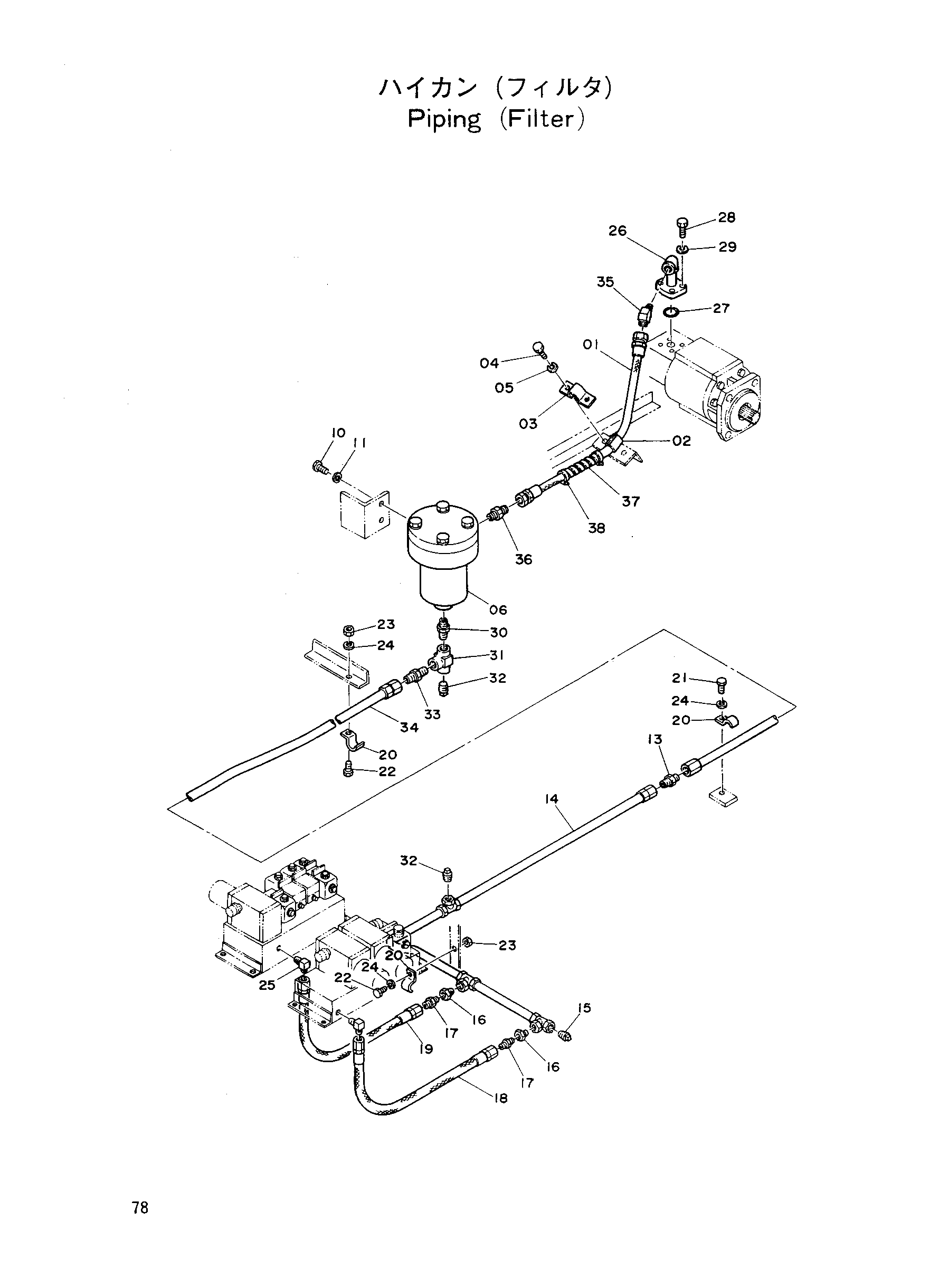

Заводская схема «Трубопроводы(фильтр)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4065938 | Шланг | 1 |
| 02 | 4023276 | Защитный кожух | 1 |
| 03 | 4000905 | Хомут трубки | 1 |
| 04 | M111014 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 9020361 | Масляный фильтр | 1 |
| 10 | M211022 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 94-1303 | Адаптер | 1 |
| 14 | 8003529 | Трубопроводы PLD3 | 1 |
| 15 | 94-2024 | Пробка | 1 |
| 16 | 94-1602 | Переходник | 2 |
| 17 | 94-1302 | Адаптер | 2 |
| 18 | 4031862 | Шланг | 1 |
| 19 | 4031861 | Шланг | 1 |
| 20 | 4016394 | Хомут | 5 |
| 21 | M111014 | Болт | 2 |
| 22 | M111020 | Болт | 3 |
| 23 | M501008 | Гайка | 3 |
| 24 | A590910 | Пружинная шайба | 5 |
| 25 | 94-1402 | Угловой штуцер | 2 |
| 26 | 9711912 | Трубка | 1 |
| 27 | A811030 | Уплотнительное кольцо | 1 |
| 28 | Z455854 | Болт с внутренним шестигранником | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | 94-1703 | Адаптер | 1 |
| 31 | 94-0662 | Тройник | 1 |
| 32 | 94-2024 | Пробка | 1 |
| 33 | 94-1303 | Адаптер | 1 |
| 34 | 8013161 | Трубка PLD2 | 1 |
| 35 | 94-1503 | Адаптер | 1 |
| 36 | 94-1303 | Адаптер | 1 |
| 37 | 4044420 | Защитный кожух | 1 |
| 38 | 4017573 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
