Платформа — HITACHI KH300

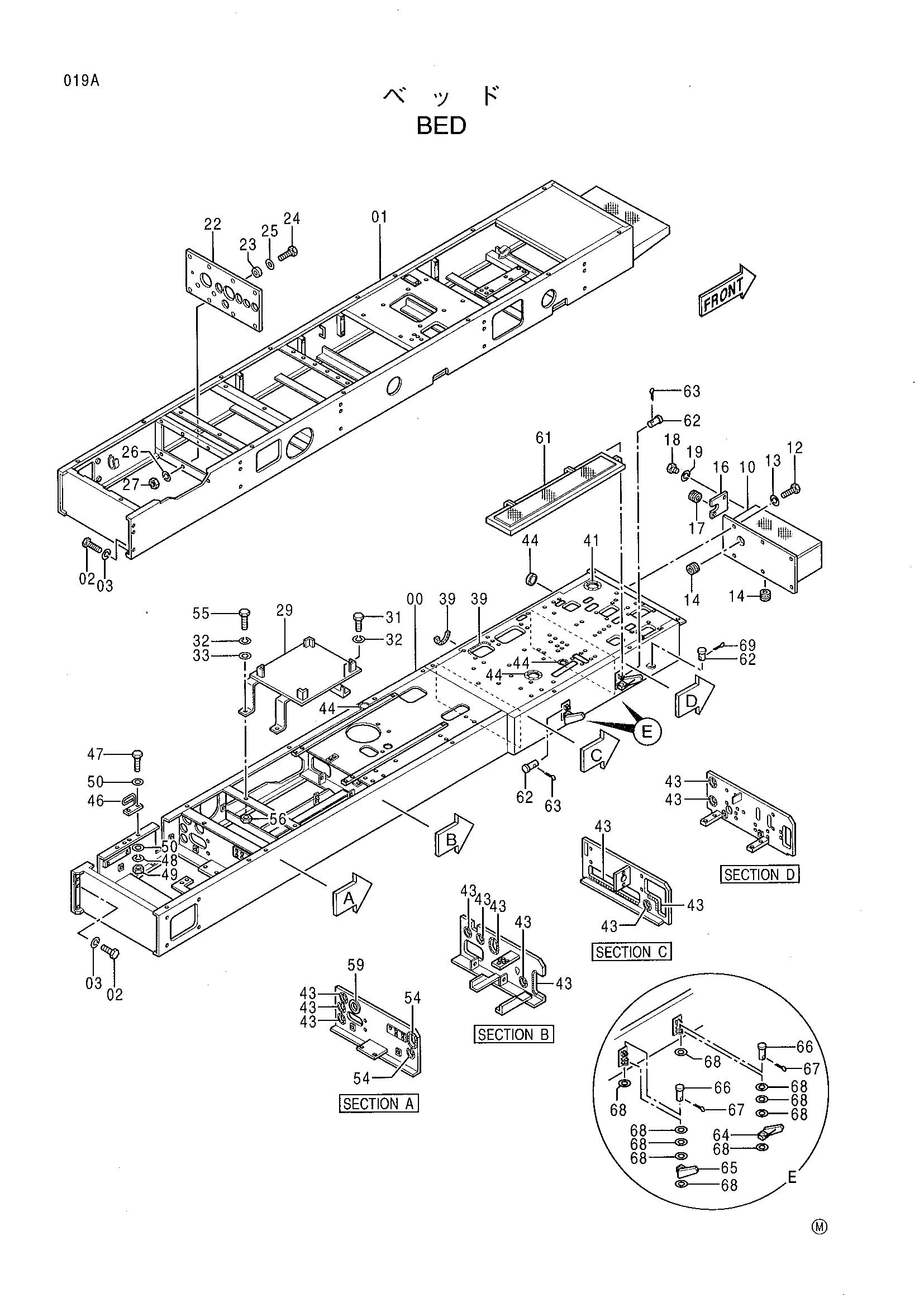

Заводская схема «Платформа» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005386 | Платформа (правый) | 1 |
| 01 | 5001905 | Платформа | 1 |
| 02 | J901640 | Болт | 30 |
| 03 | A590916 | Пружинная шайба | 30 |
| 10 | 7031715 | Ступень | 1 |
| 12 | J901025 | Болт | 6 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | 4207839 | Резиновая втулка | 2 |
| 16 | 4360760 | Крышка | 1 |
| 17 | 94-2809 | Резиновая втулка | 1 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 22 | 4190701 | Крышка | 1 |
| 23 | 4157127 | Проставка | 8 |
| 24 | J901040 | Болт | 8 |
| 25 | J217083 | Шайба | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | J950010 | Гайка | 8 |
| 29 | 7023527 | Кронштейн | 1 |
| 31 | J901225 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 2 |
| 39 | 4158636 | Защитный кожух | 2 |
| 41 | 4158634 | Защитный кожух | 2 |
| 43 | 4190703 | Защитный кожух | 17 |
| 44 | 4158635 | Защитный кожух | 4 |
| 46 | 8030483 | Опора | 2 |
| 47 | J901025 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | J950010 | Гайка | 4 |
| 50 | A590110 | Плоская шайба | 4 |
| 54 | 4190703 | Защитный кожух | 3 |
| 55 | J901230 | Болт | 2 |
| 56 | J950012 | Гайка | 2 |
| 59 | 4221019 | Резиновая втулка | 1 |
| 61 | 8050027 | Ступень | 1 |
| 62 | A741436 | Палец | 3 |
| 63 | A764020 | Шплинт | 2 |
| 64 | 8050028 | Стойка передний | 1 |
| 65 | 8050029 | Стойка задний | 1 |
| 66 | 4168785 | Палец | 2 |
| 67 | A763020 | Шплинт | 2 |
| 68 | A590114 | Плоская шайба | 10 |
| 69 | 4022700 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
