Направляющая каток — HITACHI KH300

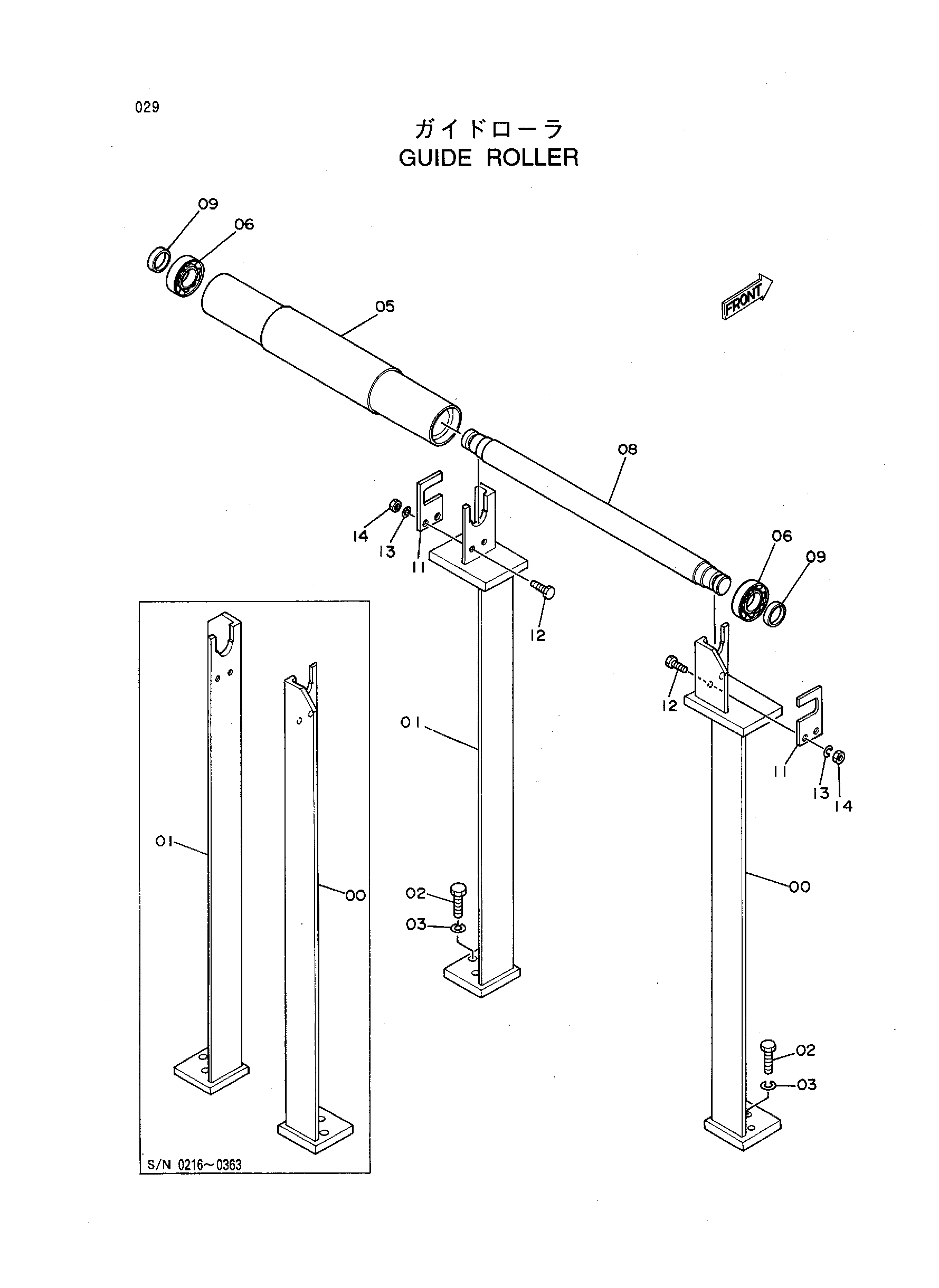

Заводская схема «Направляющая каток» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9723349 | Кронштейн | 1 |
| 00 | 8060271 | Кронштейн | 1 |
| 01 | 9723349 | Кронштейн | 1 |
| 01 | 8060272 | Кронштейн | 1 |
| 02 | J901645 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 05 | 4176672 | Ролик | 1 |
| 06 | 999737 | Шариковый подшипник | 2 |
| 08 | 4188801 | Мост | 1 |
| 09 | 4026412 | Проставка | 2 |
| 11 | 4176674 | Стопорная пластина | 2 |
| 12 | J901235 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
